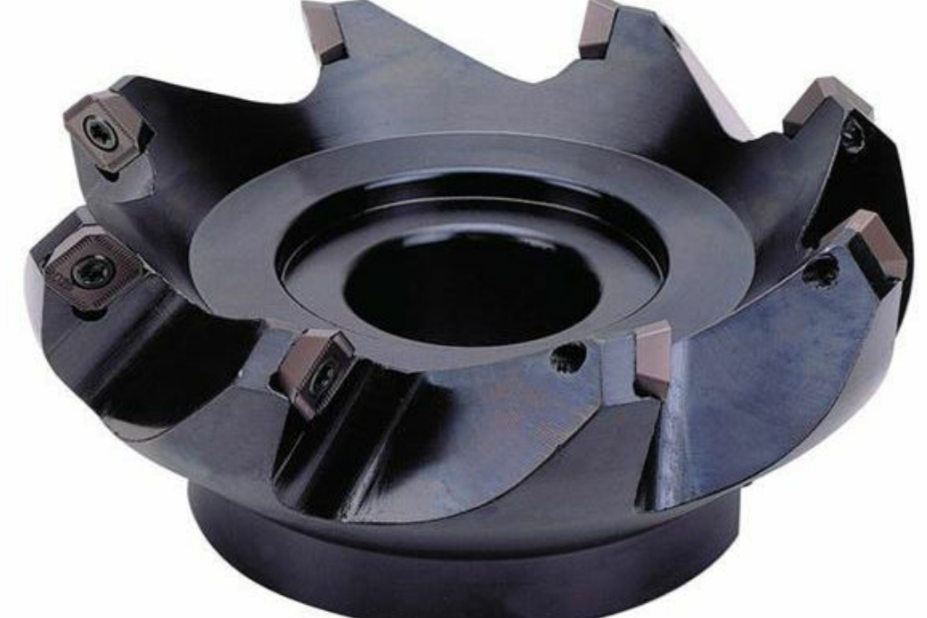

數控銑刀是用於銑削加工的、具有一個或多個刀齒的旋轉刀具。工作時各刀齒依次間歇地切去工件的餘量。銑刀主要用於台階、溝槽、成形表面和切斷工件等加工過程。

廣義的切削工具既包括刀具,還包括磨具;同時“數控刀具”除切削用的刀片外,還包括刀桿和刀柄等附屬檔案。

基本介紹

  • 中文名數控銑刀
  • 用途1:機械製造
  • 定義:廣義的切削工具既包括刀具
  • 用途2:用於在銑床上加工平面
歷史發展,結構,常見問題,銑削,種類用途,銑削方式,使用方法,分類方法,按材料,結構形式,常用銑刀,數控銑刀,

歷史發展

刀具的發展在人類進步的歷史上占有重要的地位。中國早在公元前28~前20世紀,就已出現黃銅錐和紫銅的錐、鑽、刀等銅質刀具。戰國後期(公元前三世紀),由於掌握了滲碳技術,製成了銅質刀具。當時的鑽頭和鋸,與現代的扁鑽和鋸已有些相似之處。
然而,刀具的快速發展是在18世紀後期,伴隨蒸汽機等機器的發展而來的。1783年,法國的勒內首先制出銑刀。1792年,英國的莫茲利制出絲錐和板牙。有關麻花鑽的發明最早的文獻記載是在1822年,但直到1864年才作為商品生產。
那時的刀具是用整體高碳工具鋼製造的,許用的切削速度約為5米/分。1868年,英國的穆舍特製成含鎢的合金工具鋼。1898年,美國的泰勒和.懷特發明高速鋼。1923年,德國的施勒特爾發明硬質合金。
在採用合金工具鋼時,刀具的切削速度提高到約8米/分,採用高速鋼時,又提高兩倍以上,到採用硬質合金時,又比用高速鋼提高兩倍以上,切削加工出的工件表面質量和尺寸精度也大大提高。
由於高速鋼和硬質合金的價格比較昂貴,刀具出現焊接和機械夾固式結構。1949~1950年間,美國開始在車刀上採用可轉位刀片,不久即套用在銑刀和其他刀具上。1938年,德國德古薩公司取得關於陶瓷刀具的專利。1972年,美國通用電氣公司生產了聚晶人造金剛石和聚晶立方氮化硼刀片。這些非金屬刀具材料可使刀具以更高的速度切削。
1969年,瑞典山特維克鋼廠取得用化學氣相沉積法,生產碳化鈦塗層硬質合金刀片的專利。1972年,美國的邦沙和拉古蘭發展了物理氣相沉積法,在硬質合金或高速鋼刀具表面塗覆碳化鈦或氮化鈦硬質層。表面塗層方法把基體材料的高強度和韌性,與表層的高硬度和耐磨性結合起來,從而使這種複合材料具有更好的切削性能。
刀具按工件加工表面的形式可分為五類。加工各種外表面的刀具,包括車刀、刨刀、銑刀、外表面拉刀和銼刀等;孔加工刀具,包括鑽頭、擴孔鑽、鏜刀、鉸刀和內表面拉刀等;螺紋加工工具,包括絲錐、板牙、自動開合螺紋切頭、螺紋車刀和螺紋銑刀等;齒輪加工刀具,包括滾刀、插齒刀、剃齒刀、錐齒輪加工刀具等;切斷刀具,包括鑲齒圓鋸片、帶鋸、弓鋸、切斷車刀和鋸片銑刀等等。此外,還有組合刀具。
按切削運動方式和相應的刀刃形狀,刀具又可分為三類。通用刀具,如車刀、刨刀、銑刀(不包括成形的車刀、成形刨刀和成形銑刀)、鏜刀、鑽頭、擴孔鑽、鉸刀和鋸等;成形刀具,這類刀具的刀刃具有與被加工工件斷面相同或接近相同的形狀,如成形車刀、成形刨刀、成形銑刀、拉刀、圓錐鉸刀和各種螺紋加工刀具等;展成刀具是用展成法加工齒輪的齒面或類似的工件,如滾刀、插齒刀、剃齒刀、錐齒輪刨刀和錐齒輪銑刀盤等。
各種刀具的結構都由裝夾部分和工作部分組成。整體結構刀具的裝夾部分和工作部分都做在刀體上;鑲齒結構刀具的工作部分(刀齒或刀片)則鑲裝在刀體上。
刀具的裝夾部分有帶孔和帶柄兩類。帶孔刀具依靠內孔套裝在工具機的主軸或心軸上,藉助軸向鍵或端面鍵傳遞扭轉力矩,如圓柱形銑刀、套式面銑刀等。
帶柄的刀具通常有矩形柄、圓柱柄和圓錐柄三種。車刀、刨刀等一般為矩形柄;圓錐柄靠錐度承受軸向推力,並藉助摩擦力傳遞扭矩;圓柱柄一般適用於較小的麻花鑽、立銑刀等刀具,切削時藉助夾緊時所產生的摩擦力傳遞扭轉力矩。很多帶柄的刀具的柄部用低合金鋼製成,而工作部分則用高速鋼把兩部分對焊而成。
刀具的工作部分就是產生和處理切屑的部分,包括刀刃、使切屑斷碎或卷攏的結構、排屑或容儲切屑的空間、切削液的通道等結構要素。有的刀具的工作部分就是切削部分,如車刀、刨刀、鏜刀和銑刀等;有的刀具的工作部分則包含切削部分和校準部分,如鑽頭、擴孔鑽、鉸刀、內表面拉刀和絲錐等。切削部分的作用是用刀刃切除切屑,校準部分的作用是修光已切削的加工表面和引導刀具。
刀具工作部分的結構有整體式、焊接式和機械夾固式三種。整體結構是在刀體上做出切削刃;焊接結構是把刀片釺焊到鋼的刀體上;機械夾固結構又有兩種,一種是把刀片夾固在刀體上,另一種是把釺焊好的刀頭夾固在刀體上。硬質合金刀具一般製成焊接結構或機械夾固結構;瓷刀具都採用機械夾固結構。
刀具切削部分的幾何參數對切削效率的高低和加工質量的好壞有很大影響。增大前角,可減小前刀面擠壓切削層時的塑性變形,減小切屑流經前面的摩擦阻力,從而減小切削力和切削熱。但增大前角,同時會降低切削刃的強度,減小刀頭的散熱體積。
在選擇刀具的角度時,需要考慮多種因素的影響,如工件材料、刀具材料、加工性質(粗、精加工)等,必須根據具體情況合理選擇。通常講的刀具角度,是指製造和測量用的標註角度在實際工作時,由於刀具的安裝位置不同和切削運動方向的改變,實際工作的角度和標註的角度有所不同,但通常相差很小。
製造刀具的材料必須具有很高的高溫硬度和耐磨性,必要的抗彎強度、衝擊韌性和化學惰性,良好的工藝性(切削加工、鍛造和熱處理等),並不易變形。
通常當材料硬度高時,耐磨性也高;抗彎強度高時,衝擊韌性也高。但材料硬度越高,其抗彎強度和衝擊韌性就越低。高速鋼因具有很高的抗彎強度和衝擊韌性,以及良好的可加工性,現代仍是套用最廣的刀具材料,其次是硬質合金。
聚晶立方氮化硼適用於切削高硬度淬硬鋼和硬鑄鐵等;聚晶金剛石適用於切削不含鐵的金屬,及合金、塑膠和玻璃鋼等;碳素工具鋼合金工具鋼只用作銼刀、板牙和絲錐等工具。
硬質合金可轉位刀片都已用化學氣相沉積法塗覆碳化鈦、氮化鈦、氧化鋁硬層或複合硬層。正在發展的物理氣相沉積法不僅可用於硬質合金刀具,也可用於高速鋼刀具,如鑽頭、滾刀、絲錐和銑刀等。硬質塗層作為阻礙化學擴散和熱傳導的障壁,使刀具在切削時的磨損速度減慢,塗層刀片的壽命與不塗層的相比大約提高1~3倍以上。
由於在高溫、高壓、高速下,和在腐蝕性流體介質中工作的零件,其套用的難加工材料越來越多,切削加工的自動化水平和對加工精度的要求越來越高。為了適應這種情況,刀具的發展方向將是發展和套用新的刀具材料;進一步發展刀具的氣相沉積塗層技術,在高韌性高強度的基體上沉積更高硬度的塗層,更好地解決刀具材料硬度與強度間的矛盾;進一步發展可轉位刀具的結構;提高刀具的製造精度,減小產品質量的差別,並使刀具的使用實現最佳化。
刀具材料大致分如下幾類:高速鋼、硬質合金、金屬陶瓷、陶瓷、聚晶立方氮化硼以及聚晶金剛石
這裡主要提下陶瓷,陶瓷用於切削刀具的時間比硬質合金早,但由於其脆性,發展很慢。但自上世紀70年代以後,還是得到了比較快的發展。陶瓷刀具材料主要有兩大系,即氧化鋁系和氮化矽系。陶瓷作為刀具,具有成本低、硬度高、耐高溫性能好等優點,有很好的前景。

結構

整體式
刀體和刀齒製成一體。
整體焊齒式
刀齒用硬質合金或其他耐磨刀具材料製成,並釺焊在刀體上。
鑲齒式
刀齒用機械夾固的方法緊固在刀體上。這種可換的刀齒可以是整體刀具材料的刀頭,也可以是焊接刀具材料的刀頭。刀頭裝在刀體上刃磨的銑刀稱為體內刃磨式;刀頭在夾具上單獨刃磨的稱為體外刃磨式。
可轉位式
(見可轉位刀具):這種結構已廣泛用於面銑刀、立銑刀和三面刃銑刀等。

常見問題

尺寸不夠精準: 解決方法:
1.過度切削 減低切削時的深度及寬度
2.機器或固定具缺乏準度 修理機器及固定具
3.機器或固定具缺乏剛性 改變機器\固定具或是切削設定
4.刃數太少 使用多刃端銑刀
銑刀發展很快,業內人稱是旋轉類刀具,只是整體硬質合金銑刀,其實,更多的銑刀套用在孔加工和型腔加工,這種銑刀大多是安裝刀片的!

銑削

了解銑刀,就要先了解銑削知識
在最佳化銑削效果時,銑刀的刀片是另一個重要因素,在任何一次銑削時如果同時參加切削的刀片數多於一個是優點,但同時參加切削的刀片數太多就是缺點,在切削時每一個切削刃不可能同時切削,所要求的功率和參加切削的切削刃多少有關,就切屑形成過程,切削刃負載以及加工結果來說,銑刀相對於工件的位置起到了重要作用。在面銑時,用一把比切削寬度大約大30%的銑刀並且將銑刀位置在接近於工件的中心,那么切屑厚度變化不大。在切入切出的切屑厚度比在中心切削時的切削厚度稍稍薄一些。
為了確保使用足夠高的平均切屑厚度/每齒進給量,必須正確地確定適合於該工序的銑刀刀齒數。銑刀的齒距是有效切削刃之間的距離。可根據這個值將銑刀分為3個類型——密齒銑刀、疏齒銑刀、特密齒銑刀。
和銑削的切屑厚度有關的還有面銑刀的主偏角,主偏角是刀片主切削刃和工件表面之間的夾角,主要有45度、90度角和圓形刀片,切削力的方向變化隨著主偏角的不同將發生很大的變化:主偏角為90度的銑刀主要產生徑向力,作用在進給方向,這意味著被加工表面將不承受過多的壓力,對於銑削結構較弱的工件是比較可靠。
主偏角為45度的銑刀其徑向切削力和軸向大致是相等的,所以產生的壓力比較均衡,對工具機功率的要求也比較低,特別適合於銑削產生崩碎切屑的短屑材料工件。

種類用途

大體上分為:
1.平頭銑刀,進行粗銑,去除大量毛坯,小面積水平平面或者輪廓精銑;
2.球頭銑刀,進行曲面半精銑和精銑;小刀可以精銑陡峭面/直壁的小倒角。
3.平頭銑刀帶倒角,可做粗銑去除大量毛坯,還可精銑細平整面(相對於陡峭面)小倒角。
4.成型銑刀,包括倒角刀,T形銑刀或叫鼓型刀,齒型刀,內R刀。
5.倒角刀,倒角刀外形與倒角形狀相同,分為銑圓倒角和斜倒角的銑刀。
6.T型刀,可銑T型槽;
7.齒型刀,銑出各種齒型,比如齒輪。
8.粗皮刀,針對鋁銅合金切削設計之粗銑刀,可快速加工.

銑削方式

相對於工件的進給方向和銑刀的旋轉方向有兩種方式:
第一種是順銑,銑刀的旋轉方向和切削的進給方向是相同的,在開始切削時銑刀就咬住工件並切下最後的切屑。
第二種是逆銑,銑刀的旋轉方向和切削的進給方向是相反的,銑刀在開始切削之前必須在工件上滑移一段,以切削厚度為零開始,到切削結束時切削厚度達到最大。
三面刃銑刀、某些立銑或面銑時,切削力有不同方向。面銑時,銑刀正好在工件的外側,切削力的方向更應特別注意。順銑時,切削力將工件壓向工作檯,逆銑時切削力使工件離開工作檯。
由於順銑的切削效果最好,通常首選順銑,只有當工具機存在螺紋間隙問題或者有順銑解決不了的問題時,才考慮逆銑。
在理想狀況下,銑刀直徑應比工件寬度大,銑刀軸心線應該始終和工件中心線稍微離開一些距離。當刀具正對切削中心放置時,極易產生毛刺。切削刃進入切削和退出切削時徑向切削力的方向將不斷變化,工具機主軸就可能振動並損壞,刀片可能碎裂而加工表面將十分粗糙,銑刀稍微偏離中心,切削力方向將不再波動——銑刀將會獲得一種預載荷。我們可以把中心銑削比做在馬路中心開車。
銑刀刀片每一次進入切削時,切削刃都要承受衝擊載荷,載荷大小取決於切屑的橫截面、工件材料和切削類型。切入切出時,切削刃和工件之間是否能正確咬合是一個重要方向。
當銑刀軸心線完全位於工件寬度外側時,在切入時的衝擊力是由刀片最外側的刀尖承受的,這將意味著最初的衝擊載荷由刀具最敏感的部位承受。銑刀最後也是以刀尖離開工件,也就是說刀片從開始切削到離開,切削力一直作用在最外側的刀尖上,直到衝擊力卸荷為止。當銑刀的中心線正好位於工件邊緣線上時,當切屑厚度達到最大時刀片脫離切削,在切入切出時衝擊載荷達到最大。當銑刀軸心線位於工件寬度之內時,切入時的最初衝擊載荷沿切削刃由距離最敏感刀尖較遠的部位承受,而且在退刀時刀片比較平穩的退出切削。
對於每一個刀片來說,當要退出切削時切削刃離開工件的方式是重要的。接近退刀時剩餘的材料可能使刀片間隙多少有所減少。當切屑脫離工件時沿刀片前刀面將產生一個瞬時拉伸力並且在工件上常常產生毛刺。這個拉伸力在危險情況下危及切屑刃安全。

使用方法

銑刀的裝夾
加工中心用銑刀大多接納彈簧夾套裝夾方式,使用時處於懸臂形態。正在銑削加工過程中,有時可能出現銑刀從刀夾中逐步伸出,以致完整?失落,以致工件報廢的景象,其緣由一般是由於刀夾內孔與銑刀刀柄外徑之間存正在油膜,形成夾緊力不敷所致。銑刀出廠時一般都塗有防鏽油,假如切削時使用非水溶切削油,刀夾內孔也會附著一層霧狀油膜,賣刀柄和刀夾上都存正在油膜時,刀夾很難牢固夾緊刀柄,正在加工中銑刀就超卓鬆動?失落。所以正在銑刀裝夾前,應先將銑刀柄部和刀夾內孔用清洗液清洗潔淨,擦乾後再進行裝夾。
賣銑刀的直徑較大時,即使刀柄和刀夾都很乾淨,還是可能發生?失刀事故,這時應選用帶削平缺口的刀柄和相應的側面鎖緊方式。
銑刀夾緊後可能出現的另一標題是加工中銑刀正在刀夾連線埠處折斷,其緣由一般是由於刀夾使用光 過長,刀夾連線埠部已磨損成錐形所致,此時應更換新的刀夾。
銑刀的振動
由於銑刀與刀夾之間存正在微小間隙,所以正在加工過程中刀具有可能出現振動景象。振動會使銑刀圓周刃的吃刀量不均勻,且切擴量比原定值增大,影響加工精度和刀具使用壽命。但賣加工出的溝槽寬度恰恰小時,也可以有手法地使刀具振動,經過增大切擴量來獲得所需槽寬,但這種情況下應將銑刀的最大振幅正在0、02mm以下,不然無法進行顛簸的切削。正在正常加工中銑刀的振動越小越好。
賣出現刀具振動時,應考慮降低切削速度進給速度,如兩者都已降低40%後仍存正在較大振動,則應考慮減小吃刀量。
如加工零碎出現共振,其緣由可能是切削速度過大、進給速度恰恰小、刀具零碎剛不敷、工件裝夾力不敷以及工件外形或工件裝夾要領等要素所致,此時應接納調解切削用量、添加刀具零碎剛度、進步進給速度等措施。
銑刀的端刃切削
正在模具等工件型腔的數控銑削加工中,賣被切削點為下凹部分或深腔時,需加長銑刀的伸出量。假如使用長刃型銑刀,由於刀具的撓度較大,易孕育發生振動並導致刀具折損。因此正在加工過程中,假如只需刀具端部相近的刀刃參加切削,則最好選用刀具總長度較長的短刃長柄型銑刀。正在臥式數控工具機上使用大直徑銑刀加工工件時,由於刀具自重所孕育發生的變形較大,更應非常注重端刃切削超卓出現的標題。正在務必使用長刃型銑刀的情況下,則需大幅度降低切削速度和進給速度。
切削參數的選用
切削速度的挑選主要取決於被加工工件的材質;進給速度的挑選主要取決於被加工工件的材質及銑刀的直徑。國外一些刀具生產廠家的刀具樣本附有刀具切削參數選用表,可供參考。但切削參數的選用同時又受工具機、刀具零碎、被加工工件外形以及裝夾方式等多方面要素的影響,應憑據實踐情況適賣調解切削速度和進給速度。
賣以刀具壽命為優先考慮要素時,可適賣降低切削速度和進給速度;賣切屑的離刃情況欠好時,則可適賣增大切削速度。
切削方式的挑選
接納順銑有益於防禦刀刃掩護,可進步刀具壽命。但有兩點需求注重:①如接納普通工具機加工,應想法消弭進給機構的間隙;②賣工件外貌殘留有鑄、鍛工藝組成的氧化膜或其它硬化層時,宜接納逆銑。

分類方法

按材料

(一)按製造銑刀所用的材料可分為
2.硬質合金刀具;
4.其他材料刀具,如立方氮化硼刀具、陶瓷刀具等。

結構形式

(二)按銑刀結構形式不同可分為
1.整體式:將刀具和刀柄製成一體。
2.鑲嵌式:可分為焊接式和機夾式。
3.減振式當刀具的工作臂長與直徑之比較大時,為了減少刀具的振動,提高加工精度,多採用此類刀具。
4.內冷式:切削液通過刀體內部由噴孔噴射到刀具的切削刃部;
5.特殊型式:如複合刀具、可逆攻螺紋刀具等。
(三)按銑刀結構形式不同可分為
1.面銑刀(也叫端銑刀):面銑刀的圓周表面和端面上都有切削刃,端部切削刃為副切削刃。面銑刀多製成套式鑲齒結構和刀片機夾可轉位結構,刀齒材料為高速鋼或硬質合金,刀體為40Cr。鑽削刀具,包括鑽頭、鉸刀、絲錐等;
2.模具銑刀:模具銑刀由立銑刀發展而成,可分為圓錐形立銑刀、圓柱形球頭立銑刀和圓錐形球頭立銑刀三種,其柄部有直柄、削平型直柄和莫氏錐柄。它的 結構特點是球頭或端面上布滿切削刃,圓周刃與球頭刃圓弧連線,可以作徑向和軸向進給。銑刀工作部分用高速鋼或硬質合金製造。
3.鍵槽銑刀:用於銑削鍵槽。
4.成形銑刀:切削刃與待加工面形狀一致。

常用銑刀

數控工具機上常用的銑刀:
一、面銑刀,面銑刀的圓周表面和端面都有切削刃,端部切削刃為副切削刃。面銑刀多製成套式鑲齒結構,刀齒為高速鋼或硬質合金,刀體為40Cr
二、立銑刀,立銑刀的圓柱表面和端面上都有切削刃,它們可同時進行切削,也可單獨進行切削。立銑刀圓柱表面的切削刃為主切削刃,端面上的切削刃為副切削刃。注意,因為立銑刀的端面中間有凹槽,所以不可以做軸向進給。
三、模具銑刀,他的結構特點是球頭或端面上布滿了切削刃,圓周刃與球頭刃圓弧連線,可以作徑向和軸向進給。
四、鍵槽銑刀,它有兩個刀齒,圓柱面和端面都有切削刃,端面刃延至中心。加工時先軸向進給達到槽深,然後沿鍵槽方向銑出鍵槽全長。
五、鼓形銑刀,他的切削刃分布在半徑為R的圓弧面上,端面無切削刃。加工時控制刀具上下位置,相應該面刀刃的切削部位,可以在工件上切出從負到正的不同斜角。R越小,鼓形銑刀所能加工的斜角範圍越廣。
六、成形銑刀,一般都是為特定的工件或加工內容專門設計製造的。
還有些通用銑刀,但因主軸錐孔有別,必須配製過渡套和拉釘

數控銑刀

現就幾種比較常用的銑刀類型就其套用場合加以說明。
(一)單刃銑刀
該刀具加工效率高,採用優質的硬質合金作刀體,一般採用刃口銳磨工藝,以及高容量的排屑,使刀具在高速切割中有不粘屑,低發熱,光潔度高等特點。它廣泛套用於工藝品、電子、廣告、裝飾和木業加工等行業,適合工廠批量加工以及高要求的產品。
(二)兩刃立銑刀和四刃立銑刀
該類刀具一般採用整體合金結構,其特點是擁有很強的穩定性,刀具可在加工面上穩固地工作,使加工質量得以有效的保證。適用材料範圍廣,如碳素鋼、模具鋼、合金鋼、工具鋼、不鏽鋼、鈦合金、鑄鐵、適用於一般模具、機械零件加工。
(三)螺紋銑刀
隨著中國數控工具機的發展,螺紋銑刀越來越得到人們的認可,它很好的加工性能,成為降低螺紋加工成本、提高效率、解決螺紋加工難題的有力加工刀具。由於螺紋銑刀的製造材料為硬質合金,加工線速度可達80~200m/min,而高速鋼絲錐的加工線速度僅為10~30m/min,故螺紋銑刀適合高速切 削,加工螺紋的表面光潔度也大幅提高。高硬度材料和高溫合金材料,如鈦合金、鎳基合金的螺紋加工一直是一個比較困難的問題,主要是因為高速鋼絲錐加工上述 材料螺紋時,刀具壽命較短,而採用硬質合金螺紋銑刀對硬材料螺紋加工則是效果比較理想的解決方案.可加工硬度為HRC58~62。對高溫合金材料的螺紋加 工,螺紋銑刀同樣顯示出非常優異的加工性能和超乎預期的長壽命。對於相同螺距、不同直徑的螺紋孔,採用絲錐加工需要多把刀具才能完成,但如採用螺紋銑刀加 工,使用一把刀具即可。在絲錐磨損、加工螺紋尺寸小於公差後則無法繼續使用,只能報廢;而當螺紋銑刀磨損、加工螺紋孔尺寸小於公差時,可通過數控系統進行 必要的刀具半徑補償調整後,就可繼續加工出尺寸合格的螺紋。同樣,為了獲得高精度的螺紋孔,採用螺紋銑刀調整刀具半徑的方法,比生產高精度絲錐要容易得 多。對於小直徑螺紋加工,特別是高硬度材料和高溫材料的螺紋加工中,絲錐有時會折斷,堵塞螺紋孔,甚至使零件報廢;採用螺紋銑刀,由於刀具直徑比加工的孔 小,即使折斷也不會堵塞螺紋孔,非常容易取出,不會導致零件報廢;採用螺紋銑削,和絲錐相比,刀具切削力大幅降低,這一點對大直徑螺紋加工時,尤為重要, 解決了工具機負荷太大,無法驅動絲錐正常加工的問題。
螺紋銑刀作為一種採用數控工具機加工螺紋的刀具,成為一種廣泛被採用的實用刀具類型。
