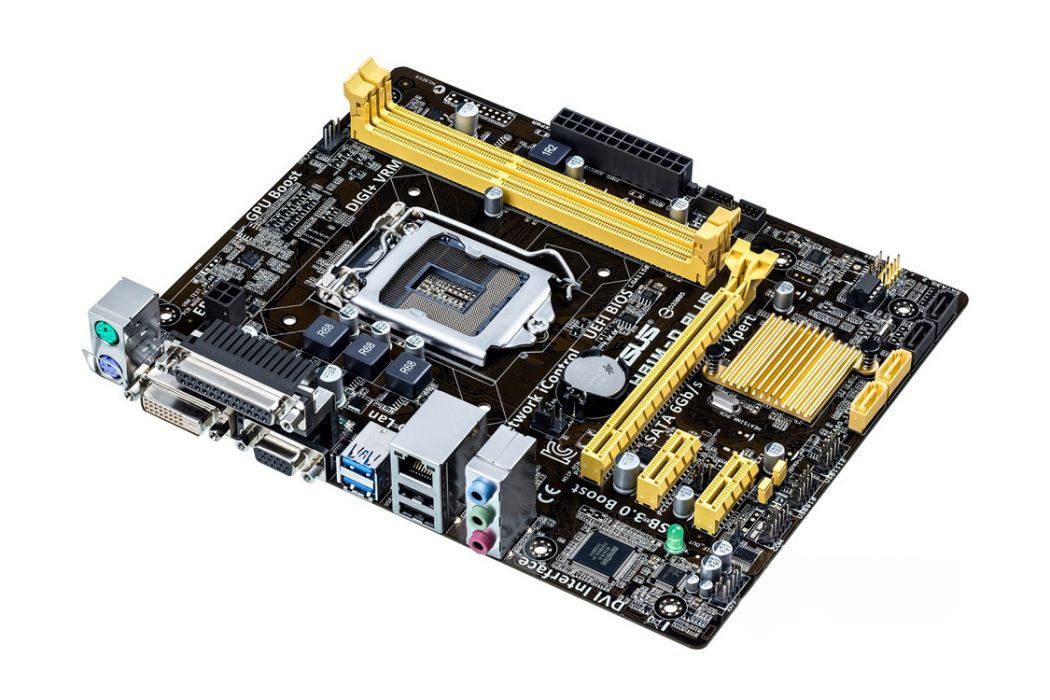

華碩H81M-D PLUS是華碩公司推出的Micro ATX緊湊型主機板，基於Intel H81晶片組設計，適配LGA 1150插槽的第四代Core i7/i5/i3/Celeron/Pentium系列22nm處理器。該主機板採用22.6×18.3cm板型結構，配備2條DDR3 DIMM記憶體插槽，支持雙通道模式及最大16GB容量。主機板配置2個SATA III與2個SATA II存儲接口，提供1條PCI-E X16顯示卡插槽和2條PCI-E X1擴展槽。背板集成2個USB 3.0與4個USB 2.0接口，並額外提供1個內置USB 3.0接口，包含DVI/VGA視頻輸出及鍵鼠接口。內置Realtek ALC887 8聲道音效晶片與RTL8111G千兆網卡，搭載UEFI中文圖形化BIOS增強版。通過5重防護設計、EPU節能技術提升系統穩定性，並支持全國聯保3年服務。根據廠商信息，該產品在2026年仍有相關的技術支持與驅動更新。
基本介紹
- 中文名：華碩H81M-D PLUS
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel H81晶片組
- 主晶片組：Intel H81
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- CPU類型：Core i7/i5/i3/Celeron/Pentium
基本參數,詳細參數,產品特點,產品沿革,使用設定,售後服務,市場反響,
基本參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 2×DDR3 DIMM |
最大記憶體容量 | 16GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 2.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
存儲接口 | 2×SATA III接口，2×SATA II接口 |
I/O接口 | |
|---|---|
USB接口 | 3×USB3.0接口（1內置+2背板），4×USB2.0接口（2內置+2背板） |
視頻接口 | 1×DVI接口，1×VGA接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2滑鼠，1×PS/2鍵盤接口，1×COM接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 22.6×18.3cm |
軟體管理 | |
|---|---|
BIOS性能 | 64 Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12 截屏，F3 快捷鍵功能及ASUS DRAM SPD (Serial Presence Detect) 記憶體信息 |
其它參數 | |
|---|---|
超頻功能 | 支持 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |
產品特點
華碩H81M-D PLUS主機板具有多項功能與技術。其採用了5重防護設計，並搭載了UEFI中文圖形化BIOS增強版。主機板提供了4個USB 3.0連線埠並支持USB 3.0加速技術。該主機板支持超頻功能。主機板套用了EPU節能技術，可在系統空閒時降低耗電量，並具備GPU Boost技術以提升CPU內置核顯的頻率。供電部分採用了由全固態電容和全封閉電感元件組成的3相供電設計。
產品沿革
2014年7月3日，華碩發布了H81M-D PLUS主機板的BIOS 2001版，新增對Intel Pentium Anniversary Edition (G3258)處理器的支持。
使用設定
開機後按“DEL”鍵進入BIOS設定界面，可在右上角將界面語言切換為中文。進入高級模式後，在“SATA設定”中將“SATA模式”選擇為“AHCI”。隨後進入“啟動”選單下的“安全啟動選單”，選擇“密鑰管理”並“清除安全啟動密鑰”以啟用傳統啟動模式。返回後開啟“CSM（兼容性支持模組）”，並將“啟動設備控制”設定為“UEFI與Legacy OPROM”。
設定完成後，進入“啟動”選單下的“硬碟BBS屬性”，將“啟動選項 #1”設定為目標隨身碟設備。最後按“F10”鍵保存設定並退出，電腦將重啟並從隨身碟啟動。此外，用戶也可以在開機時按“F8”鍵，直接調出啟動選單選擇隨身碟啟動。
售後服務
該主機板享受全國聯保，並執行三包服務，質保期為3年。具體細則為：自購買之日起15天（含）內如發生產品不良，可憑購買憑證向銷售渠道申請更換新品（DOA服務）；自購買之日起16天（含）內至一年內，可憑購買憑證向所購商家隸屬的華碩服務中心更換良品。
市場反響
華碩H81M-D PLUS的綜合評分為8.5分（基於130條口碑），具體分項評分為：擴展性8.8分、軟體9.6分、性能8.6分、做工10分。
