華碩H81M-K是華碩公司於2014年推出的微型ATX主機板，主晶片組採用Intel H81，適配第四代Intel Core系列處理器（LGA 1150插槽），定位家用及辦公市場，支持雙通道DDR3記憶體（最大16GB）。
該主機板採用22.6×17.5cm板型，配備PCI-E 2.0×16顯示卡插槽、2個SATA III和2個SATA II接口，集成Realtek ALC887音頻晶片與RTL8111G千兆網卡。背板提供2個USB 3.0、6個USB 2.0接口及DVI/VGA雙顯示輸出，支持Windows 10作業系統。採用3相供電設計，搭配LGA 1150接口的22nm處理器，包含三年全國聯保服務。
基本介紹
- 中文名：華碩H81M-K
- 主晶片組：Intel H81
- 記憶體類型：2×DDR3 DIMM
- 最大記憶體容量：16GB
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel H81晶片組
重要參數,詳細參數,
重要參數
主機板晶片 | |
顯示晶片 | CPU內置顯示晶片（需要CPU支持） |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Pentium/Celeron |
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 2.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
存儲接口 | 2×SATA III接口，2×SATA II接口 |
I/O接口 | |
|---|---|

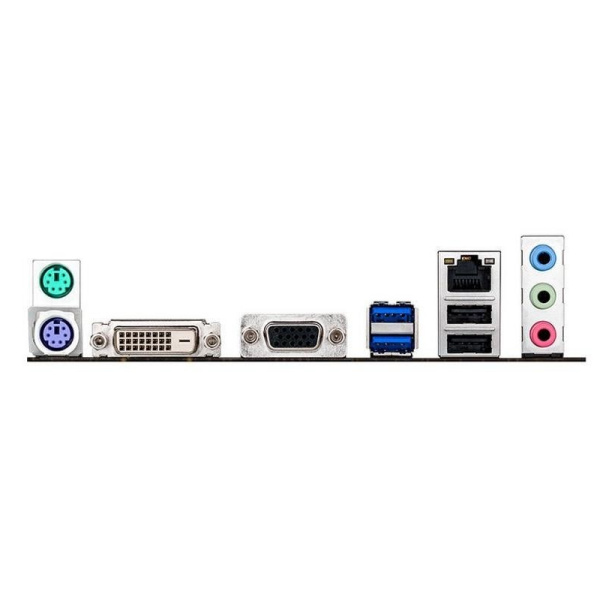

USB接口 | 2×USB3.0接口（背板），6×USB2.0接口（4內置+2背板） |
視頻接口 | 1×DVI接口，1×VGA接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2滑鼠，1×PS/2鍵盤接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 22.6×17.5cm |
軟體管理 | |
|---|---|
BIOS性能 | 64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵功能及ASUS DRAM SPD（Serial Presence Detect）記憶體信息 |
其它參數 | |
|---|---|
供電模式 | 三相 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |

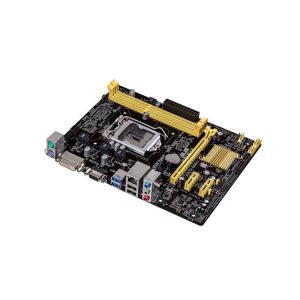

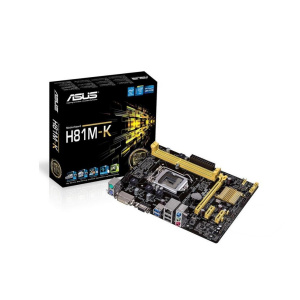

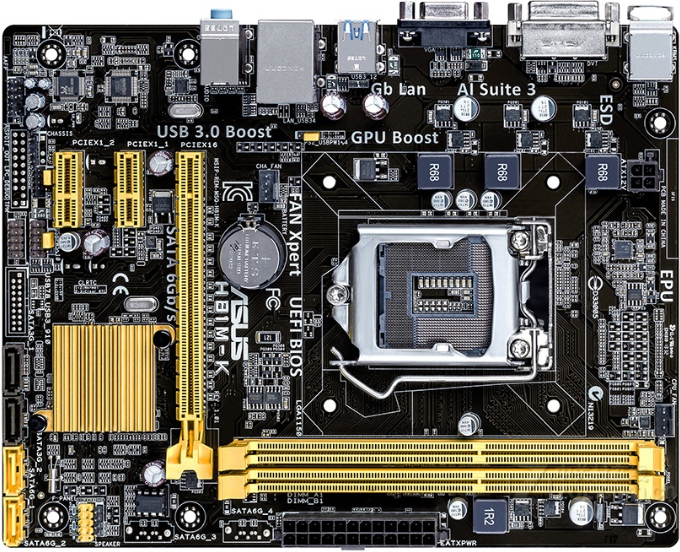

華碩H81M-K 外觀
