華碩H81M-PLUS是華碩推出的入門級台式機主機板，基於Intel H81晶片組設計，2013年11月上市，現已下市，適配第四代Intel Core i7/i5/i3等LGA 1150接口處理器。主機板採用Micro-ATX板型（24.4×18.3cm），支持雙通道DDR3記憶體（最大容量16GB）及多種擴展接口，滿足基礎裝機需求。
主機板搭載2個DDR3 DIMM插槽，配備1個PCI-E 2.0 x16顯示卡插槽、3個PCI-E 2.0 x1擴展槽，提供2個SATA III接口和2個SATA II接口。集成板載Realtek RTL8111G千兆網卡和Realtek ALC887 8聲道音效晶片，提供1×DVI接口、1×VGA接口、1×HDMI接口視頻輸出，以及8個USB2.0接口與4個USB3.0接口。採用固態電容與3相DIGI+ VRM數字供電設計，內置EPU智慧型節能和UEFI BIOS系統，具備5重防護技術，提供3年質保服務。
基本介紹
- 中文名：華碩H81M-PLUS
- 主晶片組：Intel H81
- 主機板板型：uATX板型
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel H81晶片組
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- 上市時間：2013年11月
- 產品類型：入門級台式機主機板
基本參數,詳細參數,產品設計,核心技術,發展歷史,典型配置,
基本參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Pentium/Celeron |
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 2×DDR3 DIMM |
最大記憶體容量 | 16GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 2.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，3×PCI-E X1插槽 |
存儲接口 | 2×SATA III接口，2×SATA II接口 |
I/O接口 | |
|---|---|
USB接口 | 8×USB2.0接口（4內置+4背板），4×USB3.0接口（2內置+2背板） |
視頻接口 | 1×DVI接口，1×VGA接口，1×HDMI接口 |
電源接口 | 一個4針，一個24針電源接口 |

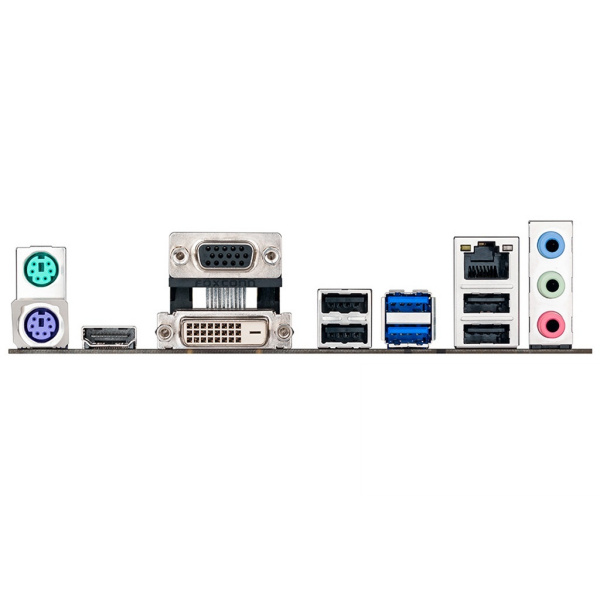

其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2滑鼠，1×PS/2鍵盤接口 |
板型 | |
外形尺寸 | 24.4×18.3cm |
軟體管理 | |
|---|---|
BIOS性能 | 64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵功能及ASUS DRAM SPD（Serial Presence Detect）記憶體信息 |
其它參數 | |
|---|---|
超頻功能 | 支持 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |

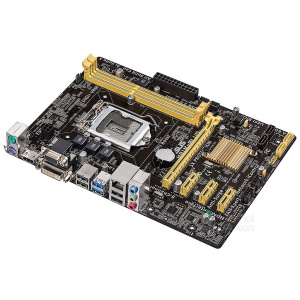

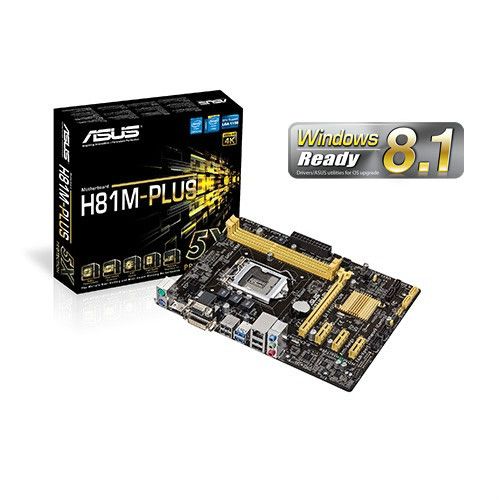

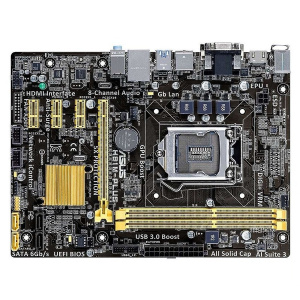

華碩H81M-PLUS外觀
圖冊參考資料
產品設計
華碩H81M-PLUS主機板採用Micro-ATX板型設計，該主機板具備華碩的5重防護技術，其包括採用3相DIGI+ VRM數字供電設計，使用全固態電容，並具備防潮不鏽鋼I/O接口。在顯示輸出方面，該主機板支持HDMI、DVI、VGA全顯示輸出。
核心技術
華碩H81M-PLUS主機板搭載了5重防護技術等多項技術。其5重防護技術包括採用3相DIGI+ VRM數字供電控制方案，提供CPU供電控制。配備ESD靜電防護設計，保護主機板遠離靜電干擾和損害。板載可複式保險絲提供記憶體過流保護，預防因過電流和短路造成的損壞。採用防潮不鏽鋼I/O接口，保護接口不受腐蝕侵害。主機板採用固態電容，並配備5K固態電容，其使用壽命較長。
主機板內置EPU智慧型節能處理器。配備UEFI中文圖形化BIOS增強版（UEFI BIOS系統），其具備ASUS EZ Flash 2和ASUS CrashFree BIOS 3等功能。主機板提供採用USB 3.0 Boost技術的USB 3.0接口，可提升數據傳輸速度。
發展歷史
2013年11月20日，華碩發布了適用於H81M-PLUS主機板的BIOS 0603版，該版本BIOS主要更新內容包括：增強與某些PCI-E設備的兼容性；微調BIOS說明字元串；對新的CPU提供了支持。
典型配置
華碩H81M-PLUS主機板有一些用戶分享的配置方案。
一份經濟實惠型配置單于2016年5月發布，核心配件包括華碩H81M-PLUS主機板、Intel酷睿i3 4170 CPU、金士頓駭客神條FURY 8GB DDR3 1866記憶體、三星850 EVO SATA III 120GB SSD、影馳GeForce GT740驍將顯示卡、贏派閃靈機箱、航嘉冷靜王鑽石2.31版電源和九州風神玄冰智慧型版散熱器。
一份側重遊戲的配置單于2015年12月發布，核心配件包括華碩H81M-PLUS主機板、Intel酷睿i3 4130(盒) CPU、金士頓駭客神條FURY 16GB DDR3 1600記憶體、西部數據藍盤 1TB 7200轉 64MB SATA3硬碟、金士頓V300 120GB SSD、影馳GT730虎將1G顯示卡、鑫睿騰中國夢T2機箱和航嘉Jumper400W電源。
一份家用學習型配置單于2016年7月發布，核心配件包括華碩H81M-PLUS主機板、Intel酷睿i5 4460 CPU、金士頓駭客神條FURY 8GB DDR3 1600記憶體、希捷Barracuda 1TB 7200轉 64MB單碟硬碟、影馳GeForce GT730龍將2G顯示卡、大水牛風行機箱和先馬領航550電源。
