華碩H81M-D是華碩公司基於Intel H81晶片組設計的Micro-ATX規格主機板，主要面向入門級桌面平台用戶，支持LGA 1150插槽的第四代Intel Core、奔騰及賽揚系列處理器。該主機板採用緊湊型設計（22.6×18.3cm），配備2條DDR3記憶體插槽，最大支持16GB容量，並提供PCIe 3.0 x16顯示卡插槽與PCIe 2.0 x1擴展接口。
主機板集成Realtek ALC887 8聲道音頻晶片與RTL8111G千兆網卡，板載2個SATA III與2個SATA II接口，支持USB 3.0/2.0外設連線。其採用3相數字供電設計，配備固態電容與ESD靜電防護技術，通過BIOS可配置UEFI啟動模式和超頻功能。顯示輸出包含DVI與VGA接口，兼容Windows作業系統，適用於日常辦公及家庭娛樂場景。
基本介紹
- 中文名：華碩H81M-D
- 集成晶片 ：音效卡/網卡
- 晶片組描述 ：採用Intel H81晶片組
- 主晶片組 ：Intel H81
- 顯示晶片：CPU內置顯示晶片(需要CPU支持)
- CPU類型：Core i7/Core i5/Core i3/Celeron/Pentium
重要參數,詳細參數,
重要參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | |
CPU描述 | 支持Intel 22nm處理器 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 2.0標準 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
存儲接口 | 2×SATA II接口；2×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 6×USB2.0接口（4內置+2背板）；2×USB3.0接口（2背板） |
視頻接口 | 1×DVI接口 1×VGA接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，PS/2滑鼠，PS/2鍵盤接口 |
板型 | |
|---|---|
主機板板型 | uATX板型 |
外形尺寸 | 22.6×18.3cm |
軟體管理 | |
|---|---|
BIOS性能 |
其它參數 | |
|---|---|
超頻功能 | 支持 |
其它參數 | 支持Windows 8.1/8/7作業系統 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |

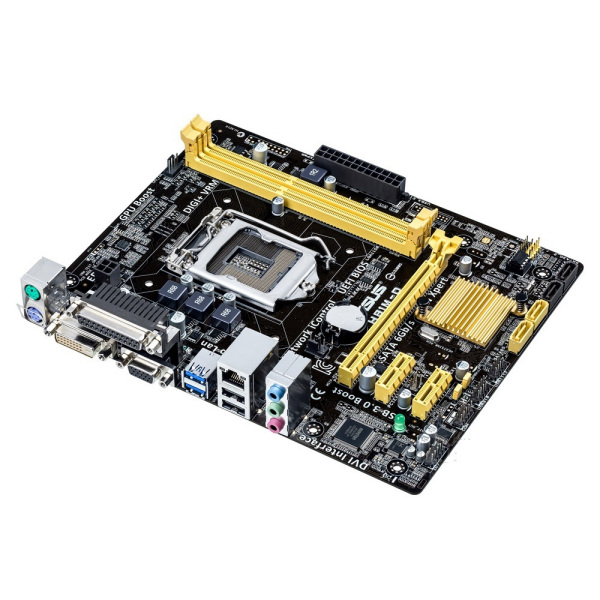

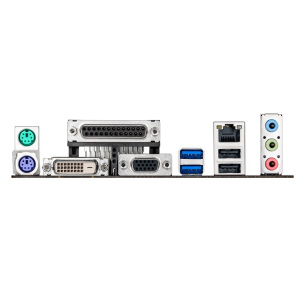

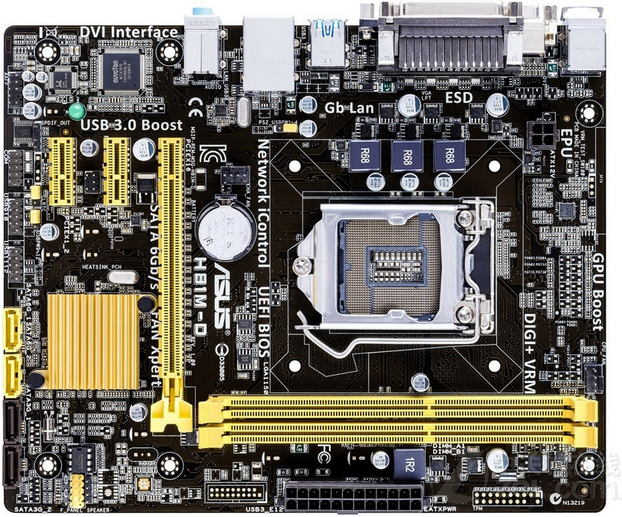

華碩H81M-D外觀
