華碩H81M-E R2.0是華碩推出的Micro-ATX規格主機板，基於Intel H81晶片組設計，適配LGA 1150接口的第4/5代Intel酷睿i7/i5/i3、奔騰及賽揚系列處理器。主機板尺寸為22.6×17.5厘米，配備雙通道DDR3記憶體插槽（最大16GB）、1個PCI-E 3.0 x16顯示卡插槽和2個PCI-E 2.0 x1擴展插槽。
集成Realtek千兆網卡與8聲道音頻解碼晶片，提供HDMI/VGA/DVI視頻輸出接口及4個SATA 3Gb/s存儲接口。採用低電阻式電晶體和防浪涌電路設計，通過UEFI圖形化BIOS進行硬體管理，主要面向中小型辦公或家用計算機平台。
基本介紹
- 中文名：華碩H81M-E R2.0
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel H81晶片組
- 主晶片組：Intel H81
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- CPU類型：Core i7/i5/i3/Pentium/Celeron
基本參數,詳細參數,
基本參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111GR千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 2×DDR3 DIMM |
最大記憶體容量 | 16GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 2.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
存儲接口 | 2×SATA II接口，2×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 2×USB3.0接口（背板），8×USB2.0接口（4內置+4背板） |
視頻接口 | 1×VGA接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2滑鼠，1×PS/2鍵盤接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 22.6×17.5cm |
軟體管理 | |
|---|---|
BIOS性能 | 64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵功能及ASUS DRAM SPD（Serial Presence Detect）記憶體信息 |
其它參數 | |
|---|---|
超頻功能 | 支持 |
主機板附屬檔案 | |
|---|---|

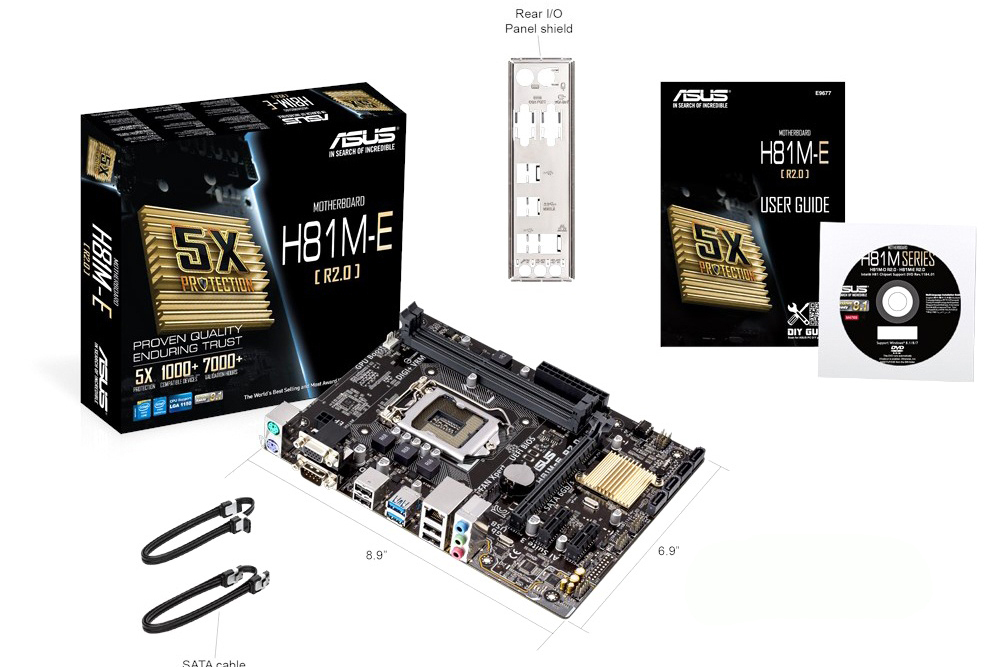

包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |

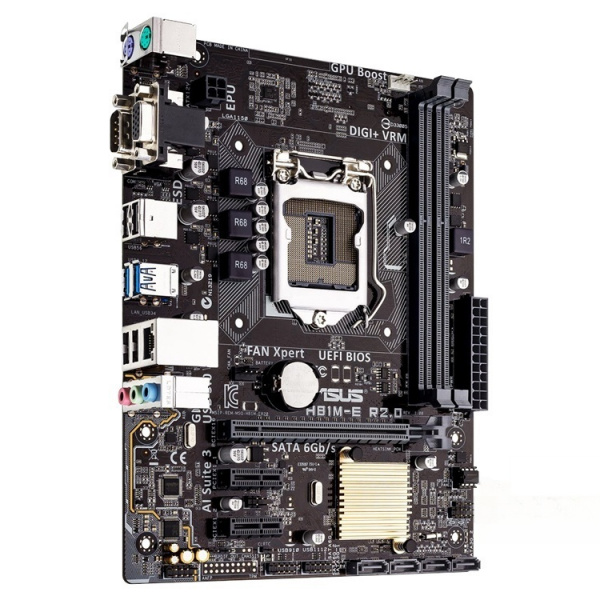

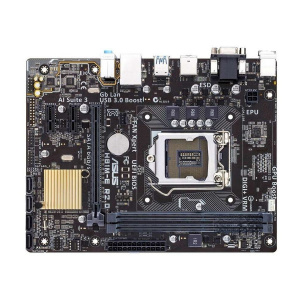

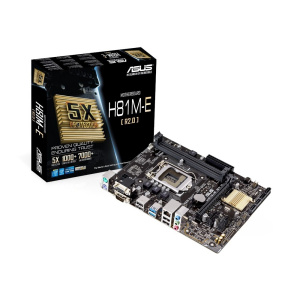

華碩H81M-E R2.0外觀
