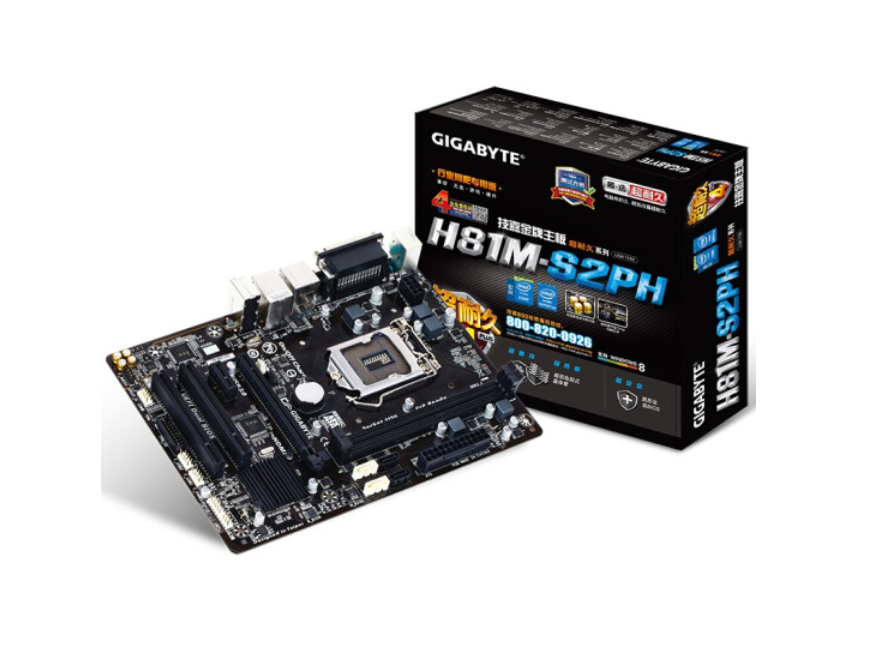

技嘉H81M-S2PH主機板是技嘉公司推出的微型ATX主機板，屬於H81晶片組系列，適用於台式機平台，支持第四代英特爾LGA 1150接口處理器。該主機板於2015年4月推出，早在2014年8月已有相關報導。其包裝包含主機板本體、驅動程式光碟、SATA排線及安裝配件，滿足家庭辦公與基礎娛樂場景的使用需求。
主機板採用緊湊型Micro ATX板型設計，體積小巧。具備技嘉超耐久4Plus技術，支持技嘉獨創的USB3倍力電源供應設計。支持全系列LGA1150插槽處理器，通過處理器整合的Intel HD4600繪圖晶片支持高清及原生4K解析度輸出，並搭載HDMI接口。音頻模組採用低噪聲獨立PCB切割設計並配備高品質音頻專用電容。提供PCI-E x16顯示卡插槽等擴展接口，後置I/O擋板提供包括COM/LPT口在內的多種商用接口，適配標準機箱與辦公設備連線需求。技嘉為該主機板提供四年質保服務。
基本介紹
- 中文名：技嘉H81M-S2PH主機板
- 商品編號：1212014
- 商品毛重：0.77kg
- 商品產地：中國大陸
- 適用CPU接口：INTEL 1150
- INTEL晶片：H81
- 上市時間：2015年4月
- 所屬品牌：技嘉
規格參數,產品簡介,技術特點,接口與擴展,產品評價,包裝清單,
規格參數
主體 | |
品牌 | 技嘉 GIGABYTE |
型號 | H81M-S2PH |
平台類型 | Intel平台 |
晶片組 | |
主/北橋晶片 | Intel H81 |
集成顯示卡 | 需要搭配內建GPU的處理器 |
顯示輸出接口 | 有 |
支持CPU | |
接口類型 | LGA 1150 |
兼容系列 | 支持LGA1150插槽處理器：Intel? Core? i7處理器 / Intel? Core? i5處理器 / Intel? Core? i3處理器 /Intel? Pentium?處理器 / Intel? Celeron?處理器 |
記憶體 | |
記憶體插槽 | 2 x ddr3記憶體插槽 |
記憶體標準 | DDR3 1600/1333 MHz |
最大記憶體容量 | 16GB |
雙通道支持 | 支持 |
三通道支持 | 不支持 |
擴展PCI | |
PCI Express x16 | 1個 |
PCI Express x1 | 1個 |
PCI 插槽 | 2個 |
存儲設備 | |
IDE | 無 |
SATA | 2個SATA 6Gb/s插座;2個SATA 3Gb/s插座 |
磁碟陣列 | 不支持 |
板載音效卡 | |
音效卡類型 | Realtek ALC887 |
聲道數 | 7.1聲道 |
板載網卡 | |
網卡類型 | Realtek? GbE 網路晶片 |
最大網路速度 | 10M/100M/1000M |
板載接口 | |
內置音頻接口 | 1組 |
USB擴展接口 | 2個USB 2.0/1.1插座 |
COM擴展接口 | 1組 |
CPU風扇插座 | 1組 |
系統風扇插座 | 1組 |
S/PDIF 插座 | 1個S/PDIF輸出插座 |
後置接口 | |
PS/2 | 1 x PS/2鍵盤接口，1 x PS/2滑鼠接口 |
VGA接口 | 1 x VGA接口 |
HDMI接口 | 1 x HDMI接口 |
RJ 45網路接口 | 1 x RJ45接口 |
USB | 2個USB 3.0/2.0連線埠;2個USB 2.0/1.1連線埠 |
COM接口 | 1 x com接口 |
LPT接口 | 1 x LPT接口 |
音頻接口 | 3 x 3.5mm接口 |
物理規格 | |
板型結構 | M-ATX |
板型大小 | 24.4公分x 18.0公分 |
電源接口 | 24+8 |
供電 | 3相 |
特性 | |
硬體監控 | 1.系統電壓偵測；2.CPU/系統溫度偵測；3.CPU/系統風扇轉速偵測；4.CPU/系統過溫警告；5.CPU/系統風扇故障警告；5.CPU/系統風扇故障警告 |
獨家特色 | 1.支持Q-Flash；2.支持Xpress Install；3.支持APP Center；4.支持ON/OFF Charge |
特性 | 2個32 Mbit flash；經授權AMI EFI BIOS |
產品簡介
技嘉H81M-S2PH是技嘉H81系列中的一款主機板產品，採用Micro ATX板型。它支持全系列LGA1150插槽處理器，並具備技嘉超耐久4Plus技術。主機板音頻模組採用低噪聲獨立PCB切割設計和高品質音頻專用電容。它支持高清顯示及4K高解析度輸出（通過HDMI接口），並搭載了COM/LPT口。該主機板適用於對機箱體積敏感的場景。技嘉為其提供了四年質保服務。
技術特點
該主機板採用了技嘉的4Plus技術，支持USB3倍力電源供應設計。音頻模組採用獨立PCB切割設計和音頻專用電容。通過處理器整合的Intel® HD4600繪圖晶片，支持4K解析度輸出。記憶體方面支持Extreme Memory Profile (XMP)記憶體。
接口與擴展
技嘉H81M-S2PH主機板擁有2個DDR3 DIMM插槽，最高支持16GB記憶體，支持雙通道技術及DDR3-1600/1333 MHz頻率；擴展槽包括1個PCI Express x16插槽、1個PCI Express x1插槽和2個PCI插槽；背板接口提供3個音源接口（音源輸入、音源輸出、麥克風）、2個USB 3.0/2.0連線埠、2個USB 2.0/1.1連線埠、1個RJ-45埠、1個COM/LPT口、PS/2鍵盤和滑鼠插座、D-Sub插座和HDMI插座。
產品評價
2014年的一份評測指出，技嘉H81M-S2PH主機板性價比較高，其採用的Micro ATX板型在保持較小尺寸的同時，仍提供了基本的擴展功能，並提供了四年質保服務。2016年的另一份評價也認為該主機板性價比較好，適合主流家用辦公場景。
包裝清單
GA-H81M-S2PH主機板- 1片；驅動程式光碟- 1片；SATA 排線- 2條；使用手冊- 1本；後方I/O設備擋板鐵片- 1個
