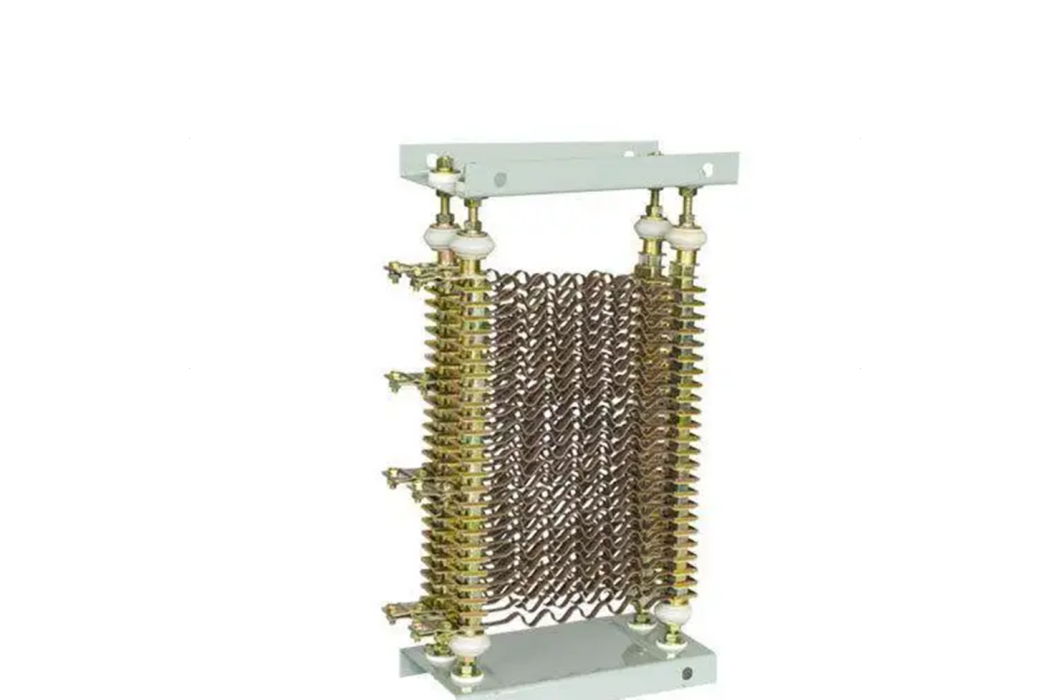

ZX9電阻器適用於交流50Hz，額定工作電壓至660V或直流額定工作電壓至440V的電路中，主要作電動機的起動、調速與制動作用，電阻器為開啟式，其額定發熱功率為4.6kW，由鐵鉻鋁波浪形電阻元件組成。
基本介紹
- 中文名：ZX9電阻器
- 電流：交流50Hz
- 定工作電壓：660V
- 作用：電動機的起動
- 結構特徵：敞開式
正常工作及安裝條件,結構特徵,
正常工作及安裝條件
1.海拔高度不超過2500m。
2.周圍介質溫度不超過+40℃及不低於-30℃。
3.當+20℃±5℃時空氣相對濕度不大於85%。
4.周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃。
5.必須有防雨雪設備並是不會充滿水蒸汽的地區。
6.在無劇烈震動或強力顛跛的地區。
結構特徵
ZX9電阻器為敞開式，故應安裝在室內，並加以遮攔，以防工作人員不慎觸及電阻器的帶電部分。按各種規格分別由40、48、96電阻元件裝配而成，電阻元件為鐵鉻鋁合金帶軋製成波浪形，結構按其寬度分為大、中、小三種，大片種中片端沖孔作為安裝之用，小片規格的兩端直接聯結，每一電阻元件的聯結均憑緊固螺母壓緊，以保證良好的接觸電阻。電阻器安裝時必須使電阻元件垂直位置放置。
