Sallen-Key濾波器是1955年由R.P. Sallen和E.L. Key提出的有源濾波器拓撲結構，屬於電壓控制電壓源（VCVS）類型的變種。該電路採用單個運算放大器配合電阻、電容網路構成，具有高輸入阻抗特徵，其增益可通過外部元件靈活配置，運算放大器通常設定為電壓跟隨模式以提升驅動能力。2022年文獻顯示，該結構可通過添加電晶體和電阻器實現高通與低通濾波功能的可切換設計，並深入分析了運算放大器在不同工作狀態下的輸出阻抗特性。
基本介紹
- 提出時間：1955年
- 結構類型：VCVS變種
- 組成元件：運算放大器/電阻/電容
- 設計特點：高輸入阻抗、增益易配置
- 開關功能實現：電晶體+電阻器組合
- 套用領域：信號處理電路設計
基本結構,設計特性,可切換濾波器實現,

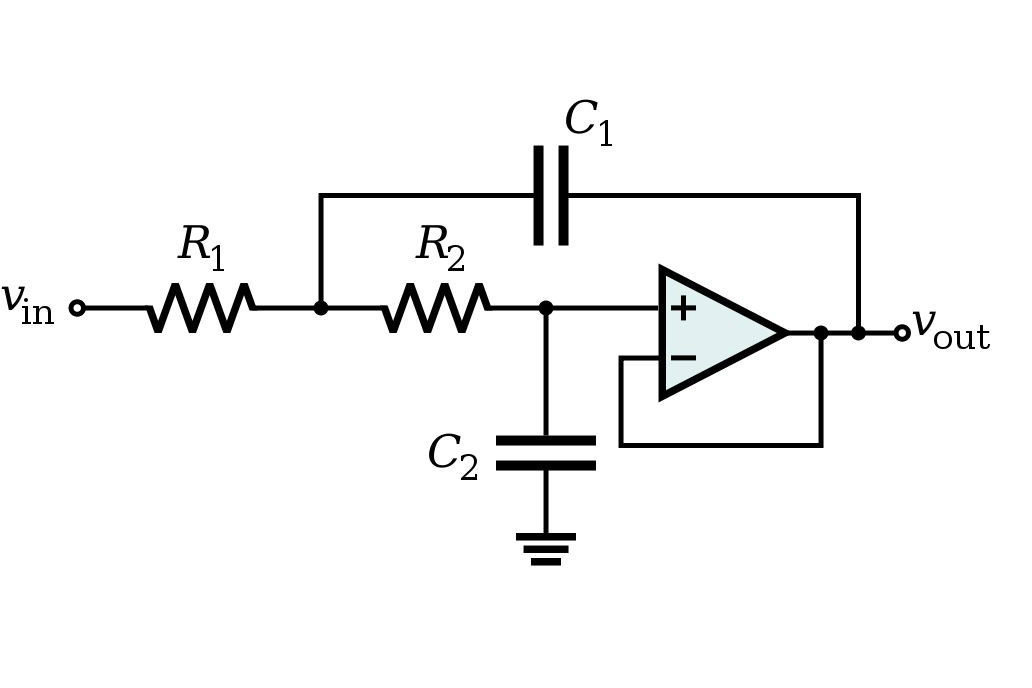

基本結構
採用單運算放大器作為有源器件，配合兩組RC網路構成二階濾波單元。典型配置中將運算放大器設定為電壓跟隨模式。
設計特性
- 增益獨立性：通過調整反饋網路參數即可獨立配置增益值
- 阻抗匹配優勢：輸入端呈現高阻抗特性，降低對前級電路的負載效應
- 拓撲靈活性：同一架構通過RC網路重組可形成低通/高通濾波器
可切換濾波器實現
根據2022年公開的設計方案：
- 在基礎電路上並聯電晶體開關模組
- 通過控制信號切換RC網路連線狀態
- 低通模式時：電容網路形成頻率選擇迴路
- 高通模式時：電阻網路承擔頻率選擇功能
該設計在保持核心架構的前提下，實現了濾波器類型的動態切換，運算放大器在閉環狀態下具有更優的負載驅動能力。
