RK3588開發板是創龍科技旗下產品，RK3588開發板基於瑞芯微RK3588J/RK3588高性能處理器設計，採用四核ARM Cortex-A76 + 四核ARM Cortex-A55全國產工業核心板，Cortex-A76核心主頻高達2.0GHz/2.4GHz，Cortex-A55核心主頻高達1.7GHz/1.8GHz。
基本介紹
- 中文名：RK3588開發板
- 所屬公司 ：創龍科技
開發板簡介,套用領域,硬體參數,開發資料,電氣特性,機械尺寸,技術服務,增值服務,
開發板簡介
RK3588開發板是創龍科技旗下的一款全國產工業開發板。基於瑞芯微RK3588J/RK3588高性能處理器設計的4核ARM Cortex-A76 +4核ARM Cortex-A55 +3核ARM Cortex-M0國產工業評估板，Cortex-A76核心主頻高達2.0GHz/2.4GHz，Cortex-A55核心主頻高達1.7GHz/1.8GHz。
開發板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振、連線器等所有元器件均採用國產工業級方案，國產化率100%，評估底板大部分元器件亦採用國產工業級方案。核心板經過專業的PCB Layout和高低溫測試驗證，質量穩定可靠，可滿足各種工業套用環境要求。
開發板接口資源豐富，引出3路Ethernet、2路CAN、2路RS422、2路RS485、PCIe 3.0、USB3.1等通信接口，同時引出LVDS LCD、MIPI LCD、HDMI OUT、DP、eDP OUT、HDMI IN、6路CAMERA(MIPI CSI)等音視頻多媒體接口，支持多屏異顯、8K@30fps H.265/H.264視頻編碼、8K@60fps H.265/8K@30fps H.264視頻解碼，板載WIFI、Bluetooth模組，支持4G/5G/WIFI6模組、SATA硬碟，並可選配外殼直接套用於工業現場，方便用戶快速進行產品方案評估與技術預研。

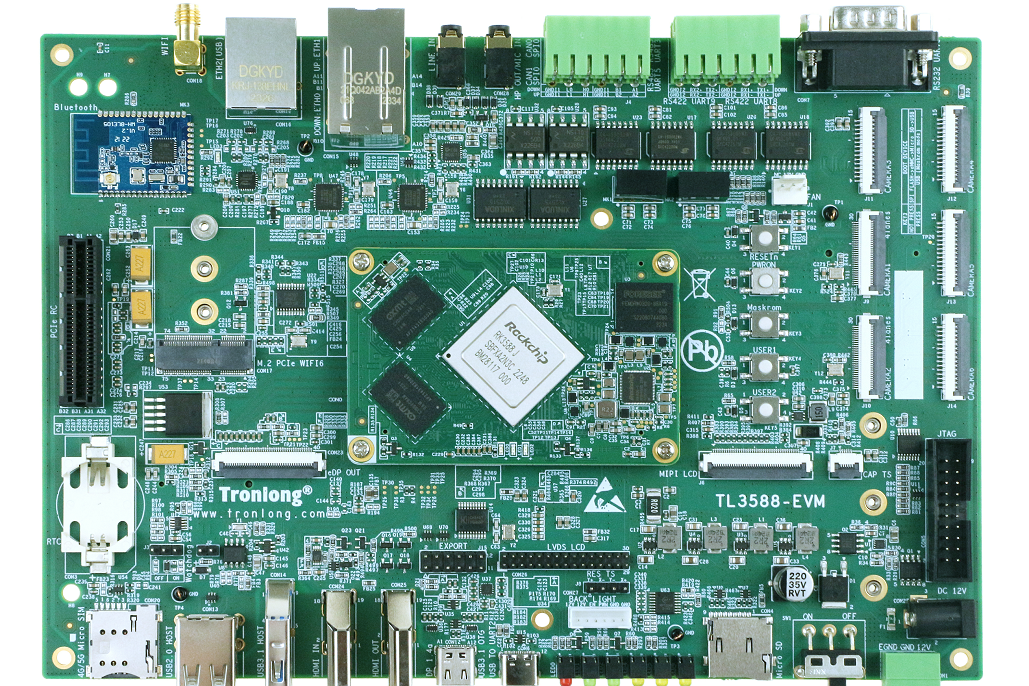

RK3588開發板
評估板背面圖
評估板外殼安裝效果圖3
套用領域
工業計算機
運動控制器
醫療內窺鏡
超聲影像系統
車載環視系統
目標識別跟蹤
硬體參數
硬體框圖
開發板硬體框圖
RK3588開發板
RK3588開發板
RK3588開發板
硬體參數表
CPU | 瑞芯微RK3588J/RK3588，64bit，8nm |
4x ARM Cortex-A76 RK3588J主頻：normal mode 1.6GHz，overdrive mode 2.0GHz RK3588主頻：2.4GHz 備註： （1）RK3588穩定運行的最高主頻為範圍值(2.2~2.4GHz)，不同晶片最高主頻可能不相同 （2）為保障處理器使用壽命，滿足更多工業套用場景要求，我司已將RK3588J/RK3588處理器Cortex-A76核心最高主頻默認配置為1.6GHz。如需調整為更高主頻，請參考用戶手冊進行操作 | |
4x ARM Cortex-A55 RK3588J主頻：normal mode 1.3GHz，overdrive mode 1.7GHz RK3588主頻：1.8GHz 備註：為保障處理器使用壽命，滿足更多工業套用場景要求，我司已將RK3588J/RK3588處理器Cortex-A55核心最高主頻默認配置為1.3GHz。如需調整為更高主頻，請參考用戶手冊進行操作 | |
3x ARM Cortex-M0(PMU_M0、NPU_M0、DDR_M0) PMU_M0主頻：200MHz 備註：官方暫未開放NPU_M0、DDR_M0，具體發布時間待定 | |
NPU：6TOPS 支持INT4/INT8/INT16/FP16/BF16/TF32 支持TensorFlow/PyTorch/Caffe/MXNet深度學習框架 | |
GPU：Mali-G610 MP4，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 | |
ISP：2x ISP(ISP0/ISP1)，支持HDR、3DNR，支持如下輸入： 48M：8064x6048@15fps dual ISP 32M：6528x4898@30fps dual ISP 16M：4672x3504@30fps single ISP | |
Decoder：支持8K@60fps H.265、8K@30fps H.264 | |
Encoder：支持8K@30fps H.265/H.264 | |
ROM | 32/64/128GByte eMMC |
RAM | 4/8/16GByte LPDDR4X |
B2B Connector | 核心板：2x 180pin公座B2B連線器； 評估底板：2x 180pin母座B2B連線器； 共360pin，間距0.5mm，合高5.0mm |
LED | 2x 電源指示燈（核心板1個，評估底板1個） |
4x 用戶可程式指示燈（核心板2個，評估底板2個） | |
1x WiFi6模組指示燈（評估底板） | |
1x 4G/5G模組指示燈（評估底板） | |
1x M.2 SATA指示燈（評估底板） | |
KEY | 1x PWRON KEY按鍵 |
1x CPU RESET按鍵 | |
1x Maskrom按鍵 | |
2x 用戶輸入按鍵 備註：KEY4(USER1)按鍵同時可用作Recovery功能 | |
Video IN | 6x CAMERA，包含2x CAMERA(4Lane)和4x CAMERA(2Lane) CAMERA(4Lane)：MIPI DPHY V1.2或MIPI CPHY V1.1規範，每Lane最高支持2.5Gbps，30pin FFC連線器接口，間距0.5mm CAMERA(2Lane)：MIPI DPHY V1.2規範，每Lane最高支持2.5Gbps，15pin FFC連線器接口，間距1.0mm |
1x HDMI IN，HDMI母座 支持HDMI 1.4b規範，最高支持4K@30fps解析度 支持HDMI 2.0規範，最高支持4K@60fps解析度 | |
Video OUT | 1x HDMI OUT，HDMI母座，支持8K@60fps、4K@120fps解析度 |
1x eDP OUT接口，eDP 1.3，支持4K@60fps解析度，通過40pin FFC連線器引出，間距0.5mm | |
1x DP(DisplayPort) 1.4a，支持8K@30fps解析度，Type-C接口 備註：DP 1.4a與USB3.1 OTG共用一個Type-C接口 | |
1x MIPI LCD，支持4K@60fps解析度，40pin（顯示） + 6pin（觸摸）FFC連線器，間距0.5mm | |
1x LVDS LCD，單通道，支持720P@60fps解析度，2x 15pin（顯示） + 6pin（背光）排針，間距2.0mm；4pin（觸摸）排針，間距2.54mm 備註：LVDS LCD由MIPI DCPHY1 TX信號轉換引出 | |
AUDIO | 1x HP OUT/MIC IN，3.5mm音頻座 |
1x LINE IN，3.5mm音頻座 | |
SATA | 1x M.2 SATA固態硬碟（選配），SATA 3.0，M.2 B Key插槽 |
PCIe RC | 1x PCIe 3.0，4Lane，通過PCIe x4插槽引出 |
USB | 2x USB2.0 HOST，雙層Type-A接口 備註：USB2.0 HOST1匯流排通過USB HUB進行四路信號拓展，其中兩路拓展引出USB HOST |
1x USB3.1 OTG，Type-C接口 備註：USB3.1 OTG與DP 1.4a共用一個Type-C接口 | |
1x USB3.1 HOST，Type-A接口 | |
SD | 1x Micro SD，Micro SD卡座 |
Ethernet | 2x RGMII ETH，10/100/1000Mbps自適應，RJ45接口 |
1x ETH（獨立USB2.0匯流排拓展），10/100Mbps自適應，RJ45接口 | |
4G/5G | 1x 4G/5G模組（選配），通過USB2.0 HUB/PCIe 2.1連線，M.2 B Key插槽 備註：USB2.0 HOST1匯流排通過USB HUB進行四路信號拓展，其中一路拓展引出至4G/5G模組 |
1x Micro SIM接口 | |
WiFi | 1x WiFi模組，150Mbps速率 備註：USB2.0 HOST1匯流排通過USB HUB進行四路信號拓展，其中一路拓展引出至WiFi模組 |
WiFi6 | 1x WiFi6模組（選配），通過PCIe 2.1連線，M.2 E Key插槽 |
Bluetooth | 1x 藍牙模組，通過UART7拓展 |
CAN | 2x CAN，通過SPI0(CS0、CS1)拓展，2x 6pin綠色連線器（與RS485接口共用），間距3.81mm |
UART | 1x Debug UART，Type-C接口 |
2x RS485 UART，2x 6pin綠色連線器（與CAN接口共用），間距3.81mm | |
2x RS422 UART，2x 6pin綠色連線器，間距3.81mm | |
1x RS232 UART，DB9接口 | |
Watchdog | 1x 外置Watchdog，3pin排針配置接口，間距2.54mm |
RTC | 1x 外置RTC，適配紐扣電池ML2032（3V可充）、CR2032（3V不可充） |
EXPORT | 1x EXPORT拓展接口，2x 6pin排針，間距2.54mm |
JTAG | 1x ARM JTAG接口，2x 10pin簡易牛角座，間距2.54mm |
FAN | 1x 3pin排針端子，12V供電，間距2.54mm |
Switch | 1x 電源撥動開關 |
Power | 1x 12V直流輸入DC-005電源接口，可接外徑5.5mm、內徑2.1mm電源插頭 |
1x 12V直流輸入，3pin綠色連線器，間距3.81mm |
備註：部分硬體接口資源存在復用關係。
軟體參數
核心 | Linux-5.10.160 Linux-RT-5.10.160 翼輝SylixOS（國產實時作業系統，計畫） | |
檔案系統 | Buildroot-202111 Debian-11.8 Android 麒麟KylinOS Embedded Linux V10 SP1 翼輝TpsFs（國產實時作業系統，計畫） | |
圖形界面開發工具 | Qt-5.15.8 | |
軟體開發套件提供 | rk3588_linux_release_v1.2.1_20230720 | |
驅動支持 | eMMC | LPDDR4X |
RTC | UART | |
LED | KEY | |
HDMI IN | HDMI OUT | |
MIPI LCD | LVDS LCD | |
DP | eDP OUT | |
HP OUT/MIC IN | Ethernet | |
LINE IN | USB3.0/2.0 | |
RS232 | RS485 | |
RS422 | CAN | |
CAMERA(MIPI CSI) | USB 4G | |
WIFI/WIFI6 | PCIe 5G | |
SATA | Bluetooth | |
FAN | Watchdog | |
SD | Touch Screen | |
備註：創龍科技默認提供麒麟KylinOS、翼輝SylixOS系統的測試鏡像，如需對麒麟KylinOS、翼輝SylixOS系統進行編譯和開發，請與創龍科技聯繫。
開發資料
（1）提供核心板引腳定義、核心板3D圖形檔案、可編輯底板原理圖、可編輯底板PCB、晶片Datasheet，協助國產元器件方案選型，縮短硬體設計周期；
（2）提供系統固化鏡像、Bootloader源碼、核心驅動源碼，以及豐富的Demo程式；
（3）提供完整的平台開發包、入門教程，節省軟體整理時間，讓套用開發更簡單；
（4）提供詳細的ARM + FPGA異構多核架構通信教程，解決ARM + FPGA異構多核開發瓶頸。
開發案例主要包括：
Linux、Linux-RT、Qt套用開發案例
Buildroot、Ubuntu、Android作業系統演示案例
翼輝SylixOS國產作業系統演示案例（計畫）
麒麟KylinOS國產作業系統演示案例
NPU開發案例
8K視頻編解碼、8K視頻顯示開發案例
6路MIPI視頻採集開發案例
ISP圖像處理開發案例
多屏異顯、OpenCV開發案例
Docker容器技術、MQTT通信協定演示案例
4G/5G/WIFI6/Bluetooth開發案例
IgH EtherCAT主站、USB網口拓展、SPI轉CAN開發案例
基於Linux + RT-Thread/Baremetal的AMP開發案例
基於PCIe、FSPI的ARM + FPGA通信開發案例
基於Debian的ROS2系統演示案例
備註：部分案例現階段可能暫未發布
電氣特性
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
核心板工作溫度（工業級） | -40°C | / | 85°C |
核心板工作溫度（寬溫級） | 0°C | / | 80°C |
核心板工作電壓 | / | 4.0V | / |
評估板工作電壓 | / | 12.0V | / |
功耗測試
類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
核心板 | 狀態1 | 4.0V | 0.37A | 1.48W |
狀態2 | 4.0V | 1.24A | 4.96W | |
開發板 | 狀態1 | 12.0V | 0.33A | 3.96W |
狀態2 | 12.0V | 064A | 7.68W |
備註：功耗基於TL3588-EVM開發板（CPU為RK3588J、ARM Cortex-A76主頻為1.6GHz、ARM Cortex-A55主頻為1.3GHz）不安裝散熱器測得。測試數據與具體套用場景有關，僅供參考。
狀態1：系統啟動，開發板不接入其他外接模組，不執行程式。
狀態2：系統啟動，開發板不接入其他外接模組，運行stress壓力測試工具，4個ARM Cortex-A76、4個ARM Cortex-A55核心的資源使用率約為100%。
機械尺寸
核心板 | 評估底板 | |
PCB尺寸 | 50mm*76mm | 150mm*216mm |
PCB層數 | 10層 | 8層 |
PCB板厚 | 1.6mm | 2.0mm |
安裝孔數量 | 4個 | 6個 |
核心板機械尺寸圖
RK3588開發板
配置 | 型號 | CPU | 主頻 | eMMC | LPDDR4X |
S（標配） | TL3588-EVM-A1.2-256GE32GD-I-A1.0 | RK3588J | 2.0GHz | 32GByte | 4GByte |
A | TL3588-EVM-A1.2-512GE64GD-I-A1.0 | RK3588J | 2.0GHz | 64GByte | 8GByte |
B | TL3588-EVM-A1.2-1024GE128GD-I-A1.0 | RK3588J | 2.0GHz | 128GByte | 16GByte |
C | TL3588-EVM-A1.2-512GE32GD-C-A1.0 | RK3588 | 2.4GHz | 64GByte | 4GByte |
D | TL3588-EVM-A1.2-512GE64GD-C-A1.0 | RK3588 | 2.4GHz | 64GByte | 8GByte |
備註：
（1） 標配為TL3588-EVM-A1.2-256GE32GD-I-A1.0，其他型號請與相關銷售人員聯繫。
僅TL3588-EVM-A1.2-256GE32GD-I-A1.0、TL3588-EVM-A1.2-512GE64GD-I-A1.0、TL3588-EVM-A1.2-1024GE128GD-I-A1.0型號開發板對應的核心板默認為全國產。
RK3588開發板
開發板套件清單
名稱 | 數量 | 備註 |
TL3588-EVM開發板 | 1個 | / |
12V電源適配器 | 1個 | 贈品 |
Micro SD系統卡 | 1個 | 贈品 |
讀卡器 | 1個 | 贈品 |
HDMI線 | 1條 | 贈品 |
直連網線 | 1條 | 贈品 |
Type-C線 | 1條 | 贈品 |
RS232交叉串口母母線 | 1條 | 贈品 |
USB轉RS232公頭串口線 | 1條 | 贈品 |
2.4G天線 | 1條 | 贈品 |
技術服務
（1）協助底板設計和測試，減少硬體設計失誤；
（2）協助解決按照用戶手冊操作出現的異常問題；
（3）協助產品故障判定；
（4）協助正確編譯與運行所提供的原始碼；
（5）協助進行產品二次開發；
（6）提供長期的售後服務。
增值服務
主機板定製設計
核心板定製設計
嵌入式軟體開發
項目合作開發
技術培訓
