RK3588S開發板:套用領域,配置參數,接口簡介,PCB尺寸,電氣參數,技術服務

RK3588S開發板

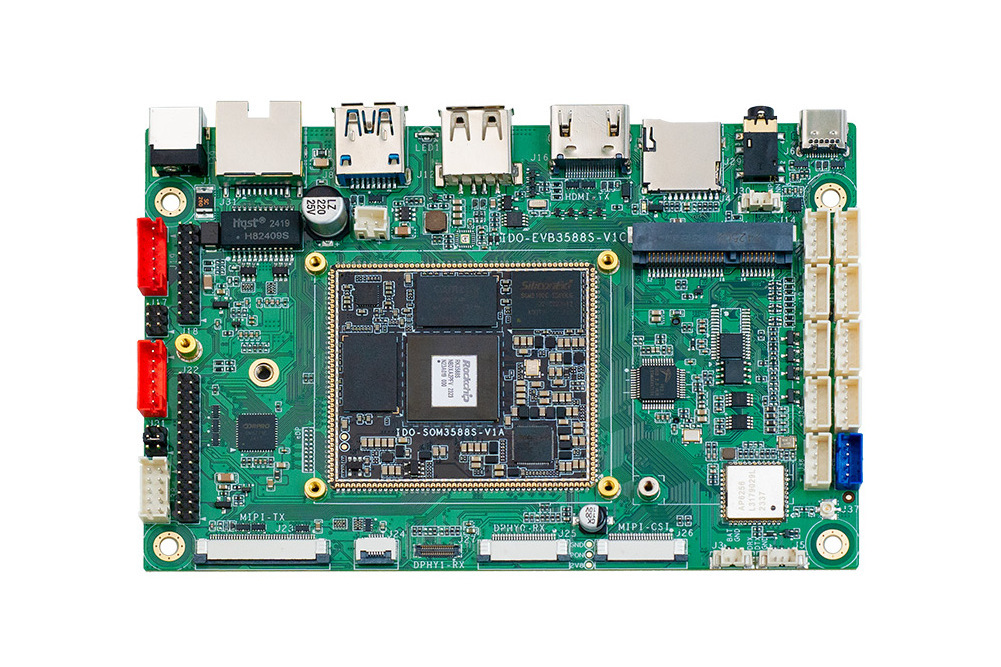

RK3588S開發板是深圳觸覺智慧型科技旗下產品，產品型號IDO-EVB3588S-V1，基於瑞芯微旗艦晶片RK3588S設計的評估開發板，內置4核Cortex-A76和4核Cortex-A55處理器，主頻2.4GHz；6T算力NPU；支持8K視頻編解碼與三屏異顯輸出；4G/5G/WiFi/藍牙無線通信功能與音視頻接口。

基本介紹

所屬品牌：深圳觸覺智慧型科技
所屬公司：深圳觸覺智慧型科技有限公司

套用領域,配置參數,接口簡介,PCB尺寸,電氣參數,技術服務,增值服務,

套用領域

廣泛套用在邊緣計算、人工智慧、雲計算、虛擬/增強現實、智慧型安防、智慧醫療、自助終端、智慧型零售等行業領域。

配置參數

RK3588S晶片框圖，如圖所示:

RK3588S晶片框圖

RK3588S開發板（IDO-EVB3588S-V1）參數表

晶片參數
SOC系統晶片	瑞芯微RockChip RK3588S
CPU中央處理器	Quad-core Cortex-A76 and Quad-core Cortex-A55，主頻高達2.4GHz
GPU圖形處理器	Mali-G610 GPU 支持OpenGL ES 3.2，OpenCL 2.2，Vulkan 1.1 內嵌高性能2D、3D加速硬體
NPU嵌入式神經網路處理器	6Tops算力，支持INT4/INT8/INT16混合運算，可實現基於TensorFlow / MXNet / PyTorch / Caffe等系列框架的網路模型轉換
VPU視頻處理單元	視頻解碼： H.265/VP9/AVS2，8K@60fps AVC/MVC、4K@60fps AV1，8K@30fps H.264 MPEG-2/-1/VC-1/VP8，1080P@60fps 視頻編碼： H.265/H.264, 8K@30fps
記憶體	4GB / 8GB / 16GB /32GB LPDDR4/4x
存儲	64GB / 128GB / 256GB eMMC 1 × PCIe（M.2接口NVME固態硬碟） 1 × TF-Card Slot x1（可支持TF 卡擴展）
硬體參數
乙太網絡	1 × 千兆乙太網口（1000 M bps）
無線網路	Mini PCIe 擴展 4G/5G LTE 支持雙頻2.4G/5.8G，802.11 a/b/g/n/ac，WIFi5 支持BT5.2
顯示	視頻輸出： 1 × HDMI2.1（8K@60fps 或 4K@120fps） 1 × MIPI-DSI（up to 1080P@60fps） 1 × DP1.4（up to 8K@30fps） 1 × Dual LVDS（up to 1080P@60fps）最多可支持3屏異顯輸出視頻輸入： 1 × MIPI CSI（4Lane） 2 × MIPI DC（4通道DPHY v2.0或者3通道CPHY v1.1）
音頻接口	1 × HDMI 音頻輸出 1 × Speaker，左右雙聲道喇叭輸出（4Ω3W） 1 × 耳機接口（CTIA） 1 × Mic接口
USB	1 × USB3.0 1 × TypeC（USB3.0 OTG+DP輸出） 5 × USB2.0
擴展接口	1 × Debug（UART2） 2 × UART 2 × RS232 1 × RS485 2 × PWM 1 × I2C 1 × TP 座（I2C）
其他
主機板尺寸	135mm × 90mm
作業系統	開源鴻蒙OpenHarmoney、安卓Android、Linux（Debian、Ubuntu）

工作環境參數

工作環境
工作溫度	0℃ ~ 70℃
存儲溫度	-40℃ ~ 85℃
存儲濕度	0% ~ 90% RH（無凝露）

接口簡介

RK3588S開發板（IDO-EVB3588S-V1）引出1×千兆網口、2×UART、2×RS232、1×RS485、6×USB、TypeC（USB3.0 OTG+DP輸出）等通信接口，同時引出HDMI2.1、MIPI-DSI、Dual LVDS、DP1.4、MIPI CSI等多媒體音視頻接口，板載WiFi、Bluetooth模組，支持4G/5G、M.2固態硬碟、TF卡等外設拓展。

RK3588S開發板（IDO-EVB3588S-V1）接口位號圖，如下圖示注所示：
