MPS型中速磨煤機是由德國Babcock公司設計製造的一種輥盤式中速磨煤機。
基本介紹
- 中文名：以MPS中速磨煤機
- 製造者：德國Babcock公司設計製造
- 含義：取德文Mueller
- 用途：建材水泥生產線
簡介,型號的含義,工作原理,結構特點,
簡介
MPS 型中速磨煤機是由德國Babcock 公司設計製造的一種輥盤式中速磨煤機。
MPS 型立式輥磨機原始是德國Pfeiffer 公司研製的用於石料磨碎的先進機型，後經德國Babcock 公司引進專利技術，將MPS 型立式輥磨機套用於燃煤火力發電廠的煤粉製備系統。該磨煤機型自1958 年問世以來，通過該公司的技術逐步完善，規格系列不斷增加，目前已形成27 種規格的較完整系列，目前已成為電站、冶金、化工、水泥建材等行業理想的制粉設備。現在世界上正在運行的MPS 型磨煤機已接近4000 台，運行結果表明該機型要優於其它形式的磨煤機。
型號的含義
M ：磨機 取德文Mueller （英文Mill ）第一個字母M ；
P ：擺動 取德文Pendel （英文Parter ）第一個字母P ；
S ：盤子 取德文Schuessel （英文Ship ）第一個字母S ；
1985 年沈重從德國Babcock 公司引進MPS 型中速磨煤機設計及生產製造技術。從1985 年至今，沈重陸續從德國三個公司引進了相關技術。沈重在長期消化吸收引進技術的基礎上，通過自主開發，目前已能生產全系列的MPS 型中速磨煤機。
沈重MPS 輥盤式磨煤機執行JB/T6990-2002 “MP 型輥盤式磨煤機”行業標準。該標準由沈重廠制訂。
MPS 中速磨煤機的套用及套用系統的特點
MPS 中速磨煤機主要套用於電站火力發電、建材水泥生產線、冶金煉鐵高爐噴粉、化工煤化工、煤油化等制粉系統。隨著科學技術的發展，MPS 中速磨煤機將有更廣泛的套用。

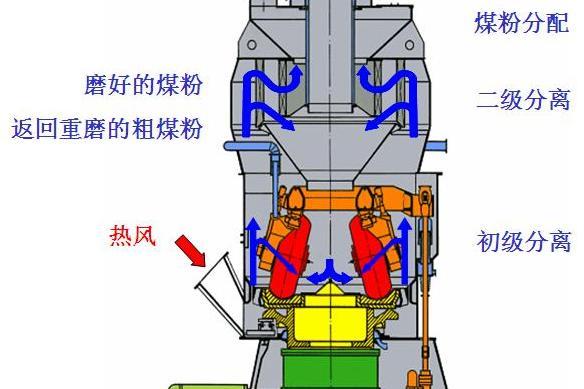

工作原理
MP 型中速磨煤機磨煤機屬於外加力型輥盤式磨煤機。電動機通過主減速機驅動磨盤旋轉，磨盤的轉動帶動三個磨輥（120 °均布）自轉。原煤通過進煤管落入磨盤，在離心力的作用下沿徑向向磨盤周邊運動，均勻進入磨盤輥道，在磨輥與磨盤瓦之間進行碾磨。整個碾磨系統封閉在中架體內。碾磨壓力通過磨輥上部的載入架及三個拉桿傳至磨煤機基礎，磨煤機殼體不承受碾磨力。碾磨壓力由液壓系統提供，可根據煤種進行調整。碾磨壓力及碾磨件的自重全部作用於減速機上，由減速機傳至基礎。三個磨輥均分布於磨盤輥道上，並鉸固在載入架上。載入架與磨輥支架通過滾柱可沿徑向作傾斜12 ～ 15 °的擺動，以適應物料層厚度的變化及磨輥與磨盤瓦磨損時所帶來的角度變化。
用於輸送煤粉和乾燥原煤的熱風由熱風口進入磨煤機，通過磨盤外側的噴嘴環將靜壓轉化為動壓，並以75-90m/s 的速度將磨好的煤粉吹向磨煤機上部的分離器。同時通過強烈的攪拌運動完成對原煤的乾燥。沒有完全磨好的原煤被重新吹回磨盤碾磨。原煤中鐵塊、矸石等不可破碎物落入磨盤下部的熱風室內，藉助於固定在磨盤支座上的刮板機構把異物刮至廢料口處落入廢料箱中，排出磨外。
磨好的煤粉進入磨煤機上部的分離器後，滿足細度要求的合格煤粉被選出，並由分離器出口管道輸送到煤粉倉。較粗的煤粉通過分離器下部重新返回磨盤碾磨。
結構特點
1 ．磨輥直徑大，滾動阻力小，物料的碾入條件好，故出力特性好，電耗低。
2 ．出力平穩，調節方便，噪音低，振動小，碾磨件磨損均勻。
磨輥採用滾柱銷與載入架之間聯結，磨輥可在12 —15 °範圍之間擺動，使輥子在工作中能良好地適應料層厚度，入料粒度和碾磨件的磨損所帶來的變化。另外載入力是垂直拉力載入，作用力均布，這些能確保磨煤機出力平穩，振動小，碾磨件磨損均勻，對“三塊”自排能力強。
3 ．載入力自動方便調整。
採用液壓變載入裝置能夠自動保持耐磨件磨損後的載入力自動調整，而彈簧載入方式需定期停機調整壓縮量，否則會引起磨煤機出力下降。另外，MPS 磨能夠根據鍋爐負荷的要求實現“變載入”，即碾磨力能隨鍋爐的負荷要求進行自動調節。在調節過程中能避免出現不穩定的現象，使磨機在最經濟的條件下運行。
另外，通過控制液壓系統，磨煤機能實現空載啟停。
4 ．磨機殼體不受力，磨機穩定性最佳。
三個磨輥的載入負荷通過減速機傳至基礎，靜定系統均勻傳遞載入力，磨煤機外殼不承受負荷，確保磨機安全穩定運行。
5 ．磨損後期出力穩定，影響小。
MPS 磨機磨輥和磨盤襯板曲率線形好，端面相配，保證良好的研磨效果。在碾磨件的磨損後期，對磨機的出力影響較小，只比正常工作時出力下降5% ，這是MPS 型磨煤機最主要優點。而其它型式的中速磨煤機（如HP 磨）由於工作時是線接觸，在碾磨件磨損後期出力要下降10%-20% 。打一個形象的比喻MPS 磨機好象搗蒜錘和碗，磨損對其工作效率影響極小。而其它型式的中速磨煤機（如HP 磨）就好象菜刀在菜板上切菜，磨損後就“連刀”了，影響了工作效率。不利於鍋爐系統的正常穩定運行。
6 ．多種材料製造碾磨件，使用壽命更長久。
MPS 磨的輥胎和磨盤瓦可採用高鉻鑄鐵、硬鎳鑄鐵（Ni-Hard Ⅳ）或堆焊硬質合金等多種材料製造，能夠翻面使用使其使用壽命更長，能夠保證磨機長期穩定運行。
7 ．出力大，廢料少。
磨機風環風速70-90m/s ，能充分托住需碾磨的物料，只有無法排除的廢料排除磨外，廢料少，減小運行時維護人員的工作量。
