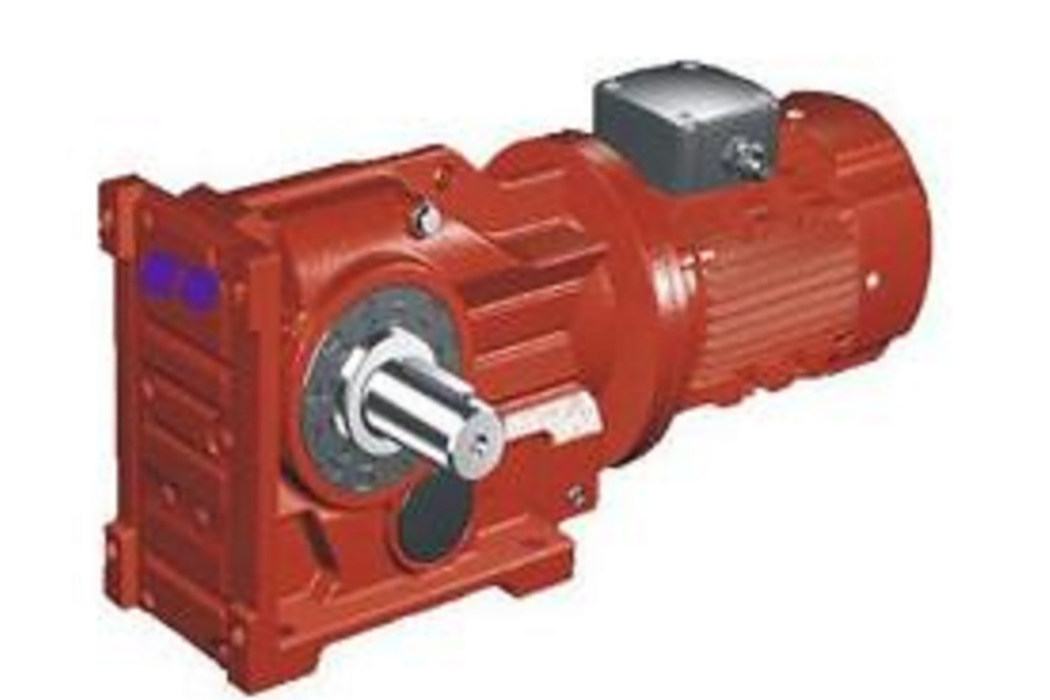

KAF77減速機

KAF77減速機屬於斜齒輪傘齒輪傳動的工業減速設備，採用硬齒面設計和同軸式布局結構，主要套用於機械製造領域。該系列產品基準規格為77型，支持0.37KW至11KW範圍的電機功率適配，可通過底腳安裝、法蘭安裝等多種方式實現系統集成。不同廠商生產的KAF77減速機存在型號標識差異（如GKAF77），但核心參數均包含單級傳動、輸出轉速0.08-263r/min等特徵。

基本介紹

• 類別：齒輪減速機
• 傳動類型：斜齒輪傘齒輪
• 安裝形式：臥式底腳
• 輸入功率：0.37kW～11kW
• 傳動比：7.24-192.18
• 許用扭矩：1550N·m
• 輸出轉速：0.08～263r/min
• 單機重量：57kg
• 生產廠商：SEW等（截至2025年）

結構特性

採用硬齒面齒輪工藝，齒面硬度達到工業減速機高強度標準，傳動系統包含斜齒輪與傘齒輪組合結構。箱體採用同軸式布局設計，輸出軸與輸入軸保持同一軸線，便於設備空間最佳化布置。提供B5法蘭空心軸、底腳安裝等多種機械接口，支持臥式、法蘭式等安裝形式。

技術參數

基準型號含KAF67/KAF77/KAF87系列，其中77型為標準規格。輸入功率覆蓋0.37kW至11kW，傳動比範圍7.24-192.18。輸出轉速最低可達0.08r/min，對應輸出扭矩1550N·m。單級傳動系統減速比跨度較大，支持重載工況下的穩定運行。

適配電機

可配套變頻電機、防爆電機、伺服電機等類型，兼容2/4/6/8極電機結構形式。電機功率適配列表包含11個標準等級，從0.37KW起始遞增至11KW。安全係數設計值為1.55-3.8，支持重載工況下的穩定運行。

套用領域

主要服務於工業設備傳動系統，包括物料輸送機械、生產線驅動裝置、工程機械動力傳輸等場景。在鋼鐵冶金、礦山開採、港口物流等行業中承擔扭矩放大與轉速調節功能，適用環境溫度範圍為-10℃至40℃。

生產供應

部分廠商沿用SEW生產標準，常規機型承諾3日內完成發貨（截至2025年6月）。產品質保體系包含7天退貨與15天換貨服務，提供平面圖紙、三維模型及選型樣本等技術文檔支持。庫存管理採用長期備貨模式，單機重量為57kg。

選型規範

需注意不同廠商的型號標識差異，例如GKAF77與KAF77屬同系列產品。選型時應核驗法蘭尺寸、軸徑公差等關鍵參數，建議通過三維建模驗證安裝兼容性。對於特殊工況需求，可提供非標軸端加工、防腐塗層等定製化服務。
