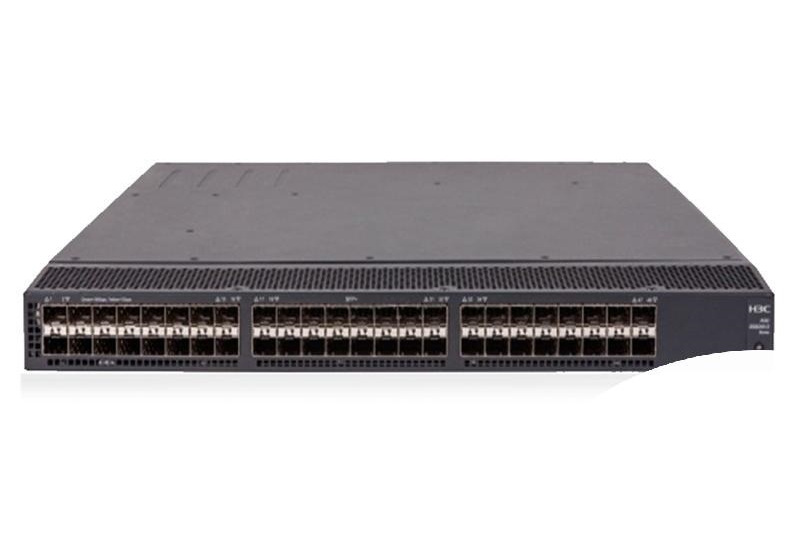

H3C S5820V2-48S是新華三集團推出的企業級三層萬兆乙太網交換機，定位於數據中心及企業網路核心/匯聚層，支持IPv4/IPv6雙協定棧與IRF智慧型彈性架構，適用於高密度組網場景。
該交換機配備48個SFP+萬兆連線埠，背板頻寬1.28Tbps/11.52Tbps，包轉發率720Mpps，支持全雙工自適應及4094個VLAN劃分。採用緊湊型設計（440×460×43.6mm），集成TRILL、FCoE等數據中心協定，提供QoS流量調度、ACL訪問控制及SNMPv3網管功能。支持-48V直流/100-240V交流供電，靜態功耗170-176W，工作溫度範圍0-45℃。通過命令行、Telnet和IMC系統實現多維管理，滿足高頻寬低延遲需求。
基本介紹
- 外文名：H3C S5820V2-48S
- 所屬品牌：H3C
- 產品類型：交換機
- 產品型號：S5820V2-48S
產品規格,產品設計,核心技術,產品型號,行銷與銷售,產品文化,
產品規格
H3C S5820V2-48S配備48個1/10G SFP Plus連線埠，背板頻寬為1.28Tbps/11.52Tbps，包轉發率達到720Mpps。外形尺寸為440×660×43.6毫米，滿配重量不超過10千克。
靜態功耗交流為176瓦、直流為170瓦，滿負荷功耗交流為230瓦、直流為225瓦。工作環境溫度為0°C至45°C，工作環境濕度為10%至90%（非凝露）。
控制連線埠包括1個Console口、1個管理用乙太網口和1個USB口。傳輸速率為10/100/1000/10000Mbps，交換方式為存儲-轉發，連線埠結構為非模組化。
支持基於連線埠的VLAN，最多4094個，並支持Default VLAN、Super VLAN、PVLAN、QINQ等。QoS支持CAR功能、8個輸出佇列及多種調度算法。組播管理支持IGMP Snooping v2/v3、PIM-DM/SM、MLD Snooping等。網路管理支持命令行接口、Telnet、SNMPv1/2/3及IMC網管系統。
產品設計
H3C S5820V2-48S交換機採用緊湊型設計，外形尺寸為440毫米×660毫米×43.6毫米，滿配重量不超過10千克。設備提供整體外觀圖，支持靈活的風道方向選擇。配備兩個電源插槽和兩個風扇插槽，風扇可熱插拔，並支持風向反轉及風扇速率可調，適用於高密度部署環境。
核心技術
該交換機支持IRF2智慧型彈性架構和IRF3縱向虛擬化，實現設備虛擬化，並支持豐富的數據中心特性，如TRILL、FCoE、EVB和SPB等協定。它支持SDN/Openflow，包括OPENFLOW 1.3標準和多控制器模式。
其虛擬化技術支持分散式設備管理、分散式鏈路聚合和分散式彈性路由。在鏈路聚合方面，支持10GE連線埠聚合和40GE連線埠聚合；在二層環網方面，支持STP/RSTP/MSTP、SmartLink和RRPP等協定。
產品型號
行銷與銷售
H3C S5820V2-48S是一款網路交換機產品。
產品文化
在關於H3C S5820V2-48S交換機的IRF相關命令的問答中，用戶於2021年5月11日對命令“ip load-sharing local-first enable”提出疑問，不理解其具體含義。最佳答案解釋道：“在IRF環境下，流量從進入設備優先從同一設備轉發，避免跨設備轉發。”官方回復進一步提供了命令的詳細說明、使用指導及配置示例。
規格參數
產品型號 | S5820V2-48S |
|---|---|
產品類型 | 萬兆乙太網 |
套用層級 | 三層 |
背板頻寬 | 1.28Tbps/11.52Tbps |
包轉發率 | 720Mpps |
接口數目 | 48口 |
|---|---|
傳輸速率 | 10/100/1000/10000Mbps |
管理連線埠 | 1個Console口，1個管理用乙太網口，1個USB口 |
堆疊支持 | 可堆疊 |
QoS支持 | 支持對連線埠接收報文的速率和傳送報文的速率進行限制，支持CAR功能，每個連線埠支持8個輸出佇列，支持靈活的佇列調度算法，可以同時基於連線埠和佇列進行設定，支持SP、WDRR、WRR、WFQ、SP+WDRR等多種模式，支持buffer可配置，支持報文的802.1p和DSCP優先權重新標記，支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基於源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、連線埠、協定、VLAN的流分類，支持時間段（Time Range），支持WRED |
|---|---|
VLAN支持 | 支持基於連線埠的VLAN（4094個），支持Default VLAN、Super VLAN、PVLAN，支持QINQ，支持靈活QINQ，支持VLAN Mapping |
網管功能 | 支持命令行接口（CLI）配置，支持Telnet遠程配置，支持通過Console口配置，支持schedule job，支持ISSU，支持SNMPv1/2/3，支持IMC網管系統，支持系統日誌，支持分級告警，支持NTP，支持電源的告警功能，支持風扇、溫度告警，支持調試信息輸出，支持Ping、Tracert，支持Track，支持Telnet遠程維護，支持USB進行檔案上傳和下載 |
網路安全 | 支持用戶分級管理和口令保護，支持集中MAC認證，支持802.1X，支持storm constrain，支持AAA認證，支持RADIUS認證，支持Portal認證，支持HWTACACS，支持SSH 2.0，支持連線埠隔離，支持IP+MAC+連線埠綁定，支持IP Source Guard，支持HTTPs，支持SSL，支持PKI(Public Key Infrastructure，公鑰基礎設施) |
電源電壓 | 交流：額定電壓範圍：100V～240V AC，50/60Hz，最大電壓範圍：90V～264V AC，47/63Hz；直流：額定電壓範圍：-48V～-60V DC |
|---|---|
最大功率 | 功耗（靜態，短機箱）：AC：176W，DC：170W；功耗（滿負荷，短機箱）：AC：230W，DC：225W |
外形尺寸 | 440×660×43.6mm |
重量 | ≤10Kg |
其它 | 工作環境溫度：0℃～45℃；工作環境濕度（非凝露）：10%～90% |
