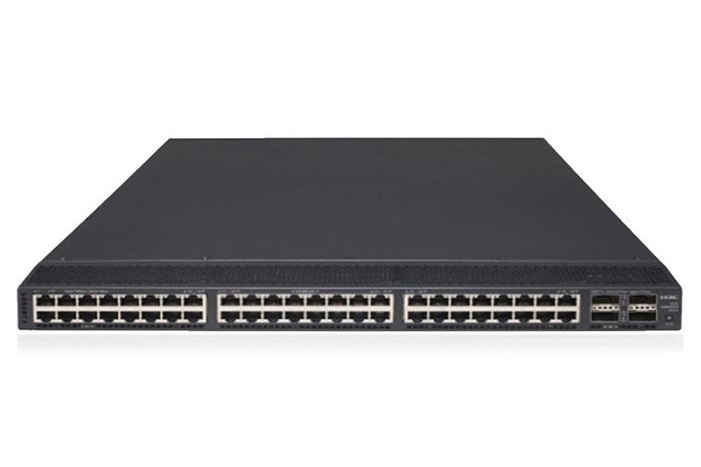

H3C S5820V2-52QF是新華三技術有限公司推出的企業級三層萬兆乙太網交換機，隸屬於S5820V2系列，主要面向數據中心及企業網路的核心層或匯聚層部署。該產品於2017年發布，配備48個千兆電口與4個萬兆光口，支持非模組化連線埠結構，背板頻寬達1.28Tbps（可擴展至11.52Tbps），包轉發率為960Mpps，支持10/100/1000/10000Mbps多速率傳輸。該型號設備曾套用於網路設備維保項目。
設備採用固定連線埠設計，集成交換晶片與硬體表項資源，支持IPv4/IPv6雙協定棧、VLAN劃分及QoS流量管理。通過IRF虛擬化技術實現多設備橫向擴展，並支持IRF3縱向虛擬化技術，提升網路可靠性。支持EVB、FCoE、TRILL、SDN、DCB等數據中心特性，並提供靈活的風道方案選擇。支持ACL安全策略、連線埠鏡像等管理功能，配置層面兼容三層接口模式切換，可動態調整連線埠工作狀態。產品提供Console、USB等管理接口，配套技術文檔涵蓋安裝配置、故障處理等全生命周期維護指南。設備提供全國聯保服務，享受三包服務，質保時間為1年。
基本介紹
- 中文名：H3C S5820V2-52QF
- 外文名：H3C S5820V2-52QF
- 所屬品牌：H3C
- 產品類型：交換機
- 產品型號：S5820V2-52QF
- 上市時間：2017年
產品規格,核心技術,虛擬化技術,數據中心特性,路由與交換特性,高可靠性設計,安全與管理,發展歷史,市場反響,產品服務,
產品規格
H3C S5820V2-52QF短機箱外形尺寸為440×460×43.6 mm，重量≤10kg，長機箱外形尺寸為440×660×43.6 mm，重量≤13kg。
該交換機提供48個SFP+萬兆光口和4個QSFP+連線埠，每個QSFP+連線埠可拆分為4個萬兆連線埠，控制連線埠包括1個Console口、1個管理用乙太網口和1個USB 2.0接口。
設備支持雙電源模組和雙風扇模組插槽，電源模組和風扇模組支持熱插拔，風扇風向可選擇電源側進風連線埠側出風或連線埠側進風電源側出風，但同一設備兩個風扇模組的型號及風向必須一致。
其交流輸入電壓範圍為100V～240V AC，直流輸入電壓範圍為-40V～-60V DC，短機箱靜態功耗單AC約97W、雙AC約106W，滿負荷功耗單AC約191W、雙AC約196W，長機箱靜態功耗約200W，滿負荷功耗約257W。
工作環境溫度為0ºC～45ºC，工作環境濕度為10%～90%（非凝露）。
設備斷電或使用reboot命令重啟時，系統時間將恢復為出廠預設時間，溫度告警門限根據風道方向不同而設定，例如電源側進風時，hotspot 1一般級高溫告警為50ºC，嚴重級為55ºC。
核心技術
H3C S5820V2-52QF是H3C公司自主研發的數據中心級高密萬兆乙太網交換機，定位於下一代數據中心及雲計算網路中的高密接入。
虛擬化技術
該交換機支持IRF2（第二代智慧型彈性架構）技術，可將多台物理設備虛擬化為單一邏輯設備，實現統一管理、彈性擴展和高可靠性。同時支持IRF3（縱向虛擬化）技術，能夠將核心層與接入層設備虛擬化整合，實現縱向維度的集中控制與資源池化。
數據中心特性
路由與交換特性
設備提供高達1.28Tbps/11.52Tbps的背板頻寬與960Mpps的包轉發率，採用存儲-轉發模式。支持豐富的IPv4/IPv6路由協定，包括靜態路由、RIP、OSPF、BGP、ISIS等，並支持VRRP、等價路由。支持基於連線埠和VLAN的ACL下發，提供基於L2~L4層的流分類和精細化的QoS策略，支持CAR（承諾訪問速率）、8個輸出佇列及SP、WDRR、WFQ等多種佇列調度算法。
高可靠性設計
在可靠性方面，交換機具備設備級與鏈路級多重保護。設備級採用過流、過壓、過熱保護技術，支持可熱插拔的冗餘電源與風扇模組。鏈路級支持RRPP（快速環網保護協定）、Smart Link（智慧型鏈路）、uRPF（單播反向路徑查找）等技術。
安全與管理
交換機提供增強的安全控制策略，支持用戶分級管理、AAA/RADIUS認證、連線埠安全、IP Source Guard等。支持豐富的管理接口與方式，包括CLI命令行、Web網管、Telnet、SNMP（v1/v2/v3），並可與H3C iMC智慧型網管系統集成。管理通道支持SSH 2.0、SSL等加密方式。
發展歷史
H3C S5820V2-52QF於2017年發布，其所屬的S5820V2系列交換機在上市後發布了多個重要軟體版本以最佳化功能和修復問題。
2012年8月21日，H3C S5820V2&S5830V2系列交換機R2108P03版本發布，發布範圍為國內和海外市場，該版本新增對40GE接口雙工及速率配置的支持。相比前一版本解決了多個軟體BUG，例如執行保存配置檔案命令時機率出現設備命令行界面無回響、堆疊組中的S5830V2設備機率出現exception記錄、S5830V2設備機率出現不能正常啟動等。版本配套要求為：記憶體2G，FLASH 512M（針對S5820V2系列），BOOTROM版本號117及以上版本。2013年3月11日，H3C S5820V2_5830V2系列交換機R2208P01版本發布，發布範圍為國內和海外市場，該版本修改了ping和ping ipv6特性。相比前一版本解決了多個軟體BUG，例如在堆疊設備中配置全局路由器ID後執行ISSU操作導致路由器ID變化、堆疊分裂後小機率出現分裂出的兩個堆疊組設備都被MAD shutdown、聚合連線埠對流量HASH不均勻等。版本配套要求為：記憶體需求2G，FLASH需求512M（針對S5820V2系列），BOOTROM版本號123及以上版本。
市場反響
產品服務
該型號產品提供全國聯保服務，硬體保修期為1年。其維保要求包括7*24小時服務、故障快速回響與備件先行等。
規格參數
產品型號 | S5820V2-52QF |
|---|---|
產品類型 | 萬兆乙太網 |
套用層級 | 三層 |
背板頻寬 | 1.28Tbps/11.52Tbps |
包轉發率 | 960Mpps |
接口數目 | 52口 |
|---|---|
傳輸速率 | 10/100/1000/10000Mbps |
管理連線埠 | 1個Console口，1個管理用乙太網口，1個USB口 |
堆疊支持 | 可堆疊 |
QoS支持 | 支持對連線埠接收報文的速率和傳送報文的速率進行限制，支持CAR功能，每個連線埠支持8個輸出佇列，支持靈活的佇列調度算法，可以同時基於連線埠和佇列進行設定，支持SP、WDRR、WRR、WFQ、SP+WDRR等多種模式，支持buffer可配置，支持報文的802.1p和DSCP優先權重新標記，支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基於源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、連線埠、協定、VLAN的流分類，支持時間段（Time Range），支持WRED |
|---|---|
VLAN支持 | 支持基於連線埠的VLAN（4094個），支持Default VLAN、Super VLAN、PVLAN，支持QINQ，支持靈活QINQ，支持VLAN Mapping |
網管功能 | 支持命令行接口（CLI）配置，支持Telnet遠程配置，支持通過Console口配置，支持schedule job，支持ISSU，支持SNMPv1/2/3，支持IMC網管系統，支持系統日誌，支持分級告警，支持NTP，支持電源的告警功能，支持風扇、溫度告警，支持調試信息輸出，支持Ping、Tracert，支持Track，支持Telnet遠程維護，支持USB進行檔案上傳和下載 |
網路安全 | 支持用戶分級管理和口令保護，支持集中MAC認證，支持802.1X，支持storm constrain，支持AAA認證，支持RADIUS認證，支持Portal認證，支持HWTACACS，支持SSH 2.0，支持連線埠隔離，支持IP+MAC+連線埠綁定，支持IP Source Guard，支持HTTPs，支持SSL，支持PKI(Public Key Infrastructure，公鑰基礎設施) |
電源電壓 | 交流：額定電壓範圍：100V～240V AC，50/60Hz，最大電壓範圍：90V～264V AC，47/63Hz；直流：額定電壓範圍：-48V～-60V DC |
|---|---|
最大功率 | 功耗（靜態，短機箱）：AC：106W，DC：105W；功耗（滿負荷，短機箱）：AC：196W，DC：190W |
外形尺寸 | 440×660×43.6mm |
重量 | ≤13Kg |
其它 | 工作環境溫度：0℃～45℃，工作環境濕度（非凝露）：10%～90% |
