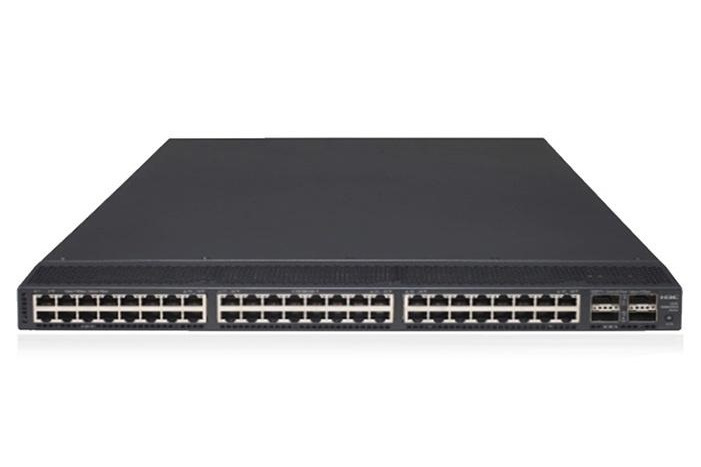

H3C S5820V2-52Q

產品簡介

H3C S5820V2-52Q是新華三技術有限公司（H3C）推出的S5820V2系列數據中心級三層乙太網交換機。該產品定位於下一代數據中心及雲計算網路中的高密接入，也可用於企業網、城域網的核心或匯聚層。

作為一款萬兆乙太網交換機，其關鍵性能參數包括：背板頻寬1.28Tbps/11.52Tbps，包轉發率960Mpps，提供52個接口，包含48個1/10GBase-T自適應連線埠和4個40G QSFP+連線埠。

設備外形尺寸為440mm（寬）×660mm（深）×43.6mm（高），滿配重量不超過13千克。

H3C S5820V2系列交換機及相關軟體版本於2013年發布。

發展歷史

2013年3月11日，H3C S5820V2_5830V2系列交換機（包含H3C S5820V2-52Q型號）R2208P01軟體版本正式發布，發布範圍覆蓋國內及海外市場。該版本解決了包括堆疊設備Router ID變化、堆疊分裂檢測、邏輯軟體升級、連線埠連線、TRILL組播轉發表、進程啟動、聚合連線埠流量HASH等多個問題。

產品規格

H3C S5820V2-52Q是一款萬兆乙太網交換機，套用層級為三層。其交換容量為1.28Tbps/11.52Tbps，包轉發率為960Mpps。設備提供48個1/10GBase-T自適應連線埠和4個40G QSFP+連線埠（可拆分為16個萬兆連線埠）。外形尺寸為440×660×43.6毫米，滿配重量不超過13千克。電源系統採用雙電源插槽設計，支持交流（100V～240V AC）和直流（-48V～-60V DC）輸入，滿負荷功耗交流約455瓦、直流約444瓦。工作溫度範圍為0℃至45℃，工作濕度範圍為10%至90%（非凝露）。

技術特性

H3C S5820V2-52Q支持IRF2智慧型彈性架構，支持2—9台堆疊，支持本地和遠程堆疊，並支持基於LACP、BFD、ARP的MAD堆疊分裂檢測機制，以及IRF3、CB(Controlling Bridge,控制橋)/PE(Port Extender,連線埠擴展)模式。在數據中心特性方面，其支持TRILL、SPB、FCoE及FC協定棧、EVB(支持VEB、VEPA、Muti-channel三種模式)、802.1Qbb PFC、802.1Qaz ETS、ECN。設備支持OPENFLOW 1.3標準，支持多控制器(EQUAL模式、主備模式)，並支持多表流水線、Group table、Meter。交換與路由功能上，支持豐富的VLAN特性，包括基於連線埠的VLAN、Default VLAN、Super VLAN、PVLAN、QinQ、靈活QinQ、VLAN Mapping，支持靜態路由、RIP v1/2、OSPFv1/v2、BGP、IS-IS（IPv4/IPv6）等路由協定，以及等價路由、VRRP、策略路由。安全與管理特性包括支持802.1X、MAC認證、集中MAC認證、AAA/RADIUS/HWTACACS/Portal認證、ACL（L2~L4包過濾）、IP Source Guard、Dynamic ARP Inspection、SSH 2.0、HTTPS/SSL，並支持SNMPv1/2/3、CLI、Telnet、iMC網管系統、系統日誌、NTP、ISSU（不中斷業務升級）。在QoS與可靠性方面，支持基於連線埠和佇列的速率限制、CAR功能，每個連線埠支持8個輸出佇列，支持SP、WDRR、WRR、WFQ、SP+WDRR等多種佇列調度算法，支持WRED，支持廣播/組播/單播風暴抑制，並支持MSTP、SmartLink、RRPP、ERPS等二層環網協定。

接口數目	52口
傳輸速率	10/100/1000/10000Mbps
管理連線埠	1個Console口，1個管理用乙太網口，1個USB口
堆疊支持	可堆疊

QoS支持	支持對連線埠接收報文的速率和傳送報文的速率進行限制，支持CAR功能，每個連線埠支持8個輸出佇列，支持靈活的佇列調度算法，可以同時基於連線埠和佇列進行設定，支持SP、WDRR、WRR、WFQ、SP+WDRR等多種模式，支持buffer可配置，支持報文的802.1p和DSCP優先權重新標記，支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基於源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、連線埠、協定、VLAN的流分類，支持時間段（Time Range），支持WRED
VLAN支持	支持基於連線埠的VLAN（4094個），支持Default VLAN、Super VLAN、PVLAN，支持QINQ，支持靈活QINQ，支持VLAN Mapping
網管功能	支持命令行接口（CLI）配置，支持Telnet遠程配置，支持通過Console口配置，支持schedule job，支持ISSU，支持SNMPv1/2/3，支持IMC網管系統，支持系統日誌，支持分級告警，支持NTP，支持電源的告警功能，支持風扇、溫度告警，支持調試信息輸出，支持Ping、Tracert，支持Track，支持Telnet遠程維護，支持USB進行檔案上傳和下載
網路安全	支持用戶分級管理和口令保護，支持集中MAC認證，支持802.1X，支持storm constrain，支持AAA認證，支持RADIUS認證，支持Portal認證，支持HWTACACS，支持SSH 2.0，支持連線埠隔離，支持IP+MAC+連線埠綁定，支持IP Source Guard，支持HTTPs，支持SSL，支持PKI(Public Key Infrastructure，公鑰基礎設施)

電源電壓	交流：額定電壓範圍：100V～240V AC，50/60Hz，最大電壓範圍：90V～264V AC，47/63Hz；直流：額定電壓範圍：-48V～-60V DC
最大功率	功耗（靜態，短機箱）：AC：139W，DC：133W；功耗（滿負荷，短機箱）：AC：455W，DC：444W
外形尺寸	440×660×43.6mm
重量	≤13Kg
其它	工作環境溫度：0℃～45℃，工作環境濕度（非凝露）：10%～90%

H3C S5820V2-52Q

基本介紹

產品簡介

發展歷史

產品規格

技術特性

套用場景

相關詞條

熱門詞條

產品型號	S5820V2-52Q
產品類型	萬兆乙太網
套用層級	三層
背板頻寬	1.28Tbps/11.52Tbps
包轉發率	960Mpps
