CA51F251L2是一款晶片。
基本介紹
- 外文名：CA51F251L2
- 產品類型：晶片
核心
● CPU：1T 8051， 最高速度比傳統8051快10倍
● 兼容8051指令集， 雙DPTR工作模式
● CPU頻率：最高可支持27MHz
存儲器
● Flash : 8K 位元組,支持多次重複擦寫
● Flash可劃分為程式空間和數據空間
● 數據空間可用於存儲掉電需要保存的數據，可省略EEPROM
● RAM:256位元組內部RAM，2K位元組外部RAM
工作電壓
● 工作電壓：1.8 - 5.5V寬電壓工作範圍
時鐘系統
● 外部RTC振盪器：32.768KHz
● 內置低速RC振盪器：131KHz
● 內置PLL：倍頻倍數為2 - 10倍（參考時鐘為2 - 4MHz）
● 內置高速RC振盪器：2 - 4MHz (精度可達±1%@3.3V/25℃）【出廠初始頻率為3.6864MHz】
● 內嵌外部時鐘監控模組，可有效監控外部各個時鐘工作狀態，避免因外部時鐘停振而造成當機
RTC功能
● 內置RTC模組可計時、分、秒、星期、天數，支持鬧鐘功能
● 支持毫秒、半秒中斷
中斷系統
● 15個有效中斷源
● 兩級中斷優先權，支持中斷嵌套
● 10個外部中斷源，每個外部中斷都可配置任意信號引腳作為中斷輸入腳
定時器
● 3個16位通用定時器: 定時器0，定時器1，定時器2
通用輸入輸出口（GPIO）
● 最多支持46個GPIO口，支持推挽、開漏、上拉、下拉、高阻模式
● 推挽模式下可設定不同驅動強度和翻轉速度
● 推輓輸出時，單個GPIO推電流最大支持20mA， 灌電流最大支持40mA
● COM0~COM7管腳做為推輓輸出時，灌電流最大支持80mA
觸摸按鍵（Touch Key）
● 內置觸摸感應控制器
● 最大支持15個觸摸通道
● 觸摸可設定內部充電和內部基準，可有效抑制電源低頻干擾
● 支持觸摸引腳與LED驅動引腳復用
● 內置防水補償機制
● 高抗干擾性，符合EMC(CS)標準
● 支持觸摸省電模式，最低功耗小於10uA
模/數轉換器（ADC）
● 支持6個通道12位SAR ADC，內置運放和比較功能
● 支持3種基準電壓源：VDD、內部基準、外部基準
● 選擇內部電壓為基準電壓時可測量VDD電壓
● 支持檢測信號縮小和放大功能，縮放倍數可選
PWM
● 支持5個通道PWM，在16位範圍內可任意配置周期和占空比
● 支持互補模式和死區控制，可用於驅動直流無刷電機
● 支持可設定邊沿對齊和中心對齊模式
● 支持可直接輸出內部時鐘功能
● 支持PWM中斷
LCD驅動
● 最大可支持5com x 24segm、4com x 25segm
● 可配置占空比：1/2、1/3、1/4、1/5 Duty
● 可配置偏壓：1/2、1/3、1/4 Bias
● 支持8級對比度調整
● 支持3種等級驅動電流，用戶可根據不同的LCD屏進行調整
LED驅動
● 最大可支持5com x 24segm、4com x 25segm
● 支持8級亮度調節
低電壓檢測（LVD）
● 可配置電壓檢測範圍1.6 - 4.6V (每0.2V一級）
● 可設定低電壓復位或中斷
復位模式
● 晶片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電/掉電復位
看門狗
● 27位看門狗定時器，16位調節精度，可配置看門狗復位或中斷
遙控接收功能
● 內置採樣計數器模組（SAMPLE），可通過硬體模組採樣任意長度的脈寬，減少軟體代碼
通用串列接口（UART）
● 最多支持3個UART接口
● 支持1位元組接收快取
SPI接口
● 內置1個4線SPI接口，支持主從模式，最高通信速度4Mbit/S
I2C接口
● 內置1路I2C接口，支持主從模式，支持標準/快速模式
運放和模擬比較器
● 支持4路模擬比較器、兩個運算放大器和一個捕獲計數器
● 模擬比較器參考電壓可選擇內部基準或外部輸入基準
● 模擬比較器內置15位數字濾波器，支持比較器中斷
● 運放可以和ADC和模擬比較器結合使用，擴展檢測信號電壓範圍
● 捕獲計數器和模擬比較器結合使用，可用於電機測速及堵轉檢測
無刷直流電機驅動
● 內置60°霍爾和120°霍爾解碼模組
● 支持自動模式和手動模式，支持剎車功能
● 支持多種異常檢測
● 結合模擬比較器可實現無霍直流電機驅動
乘除法器（MDU）
● 支持1個時鐘周期16位 × 16 位乘法
● 支持8個時鐘周期32位 ÷ 32 位除法
● 支持1個時鐘周期32位數據左右移位操作
程式下載和仿真
● 支持ISP和IAP
● 支持線上仿真功能
低功耗
● STOP模式，電流<10uA
● IDLE模式，電流<15uA
● 低速運行模式，電流<30uA

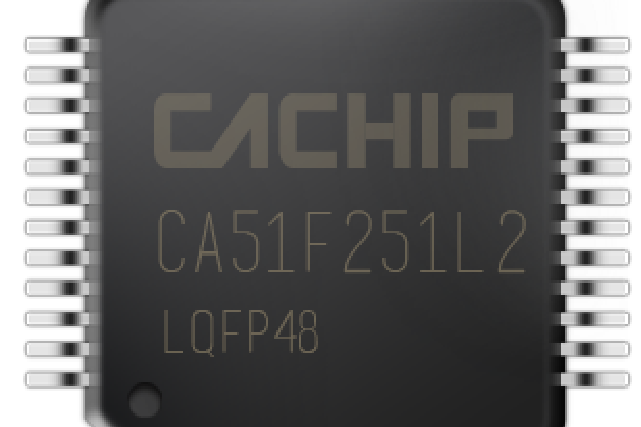

封裝形式：LQFP48(7X7mm P=0.5)
