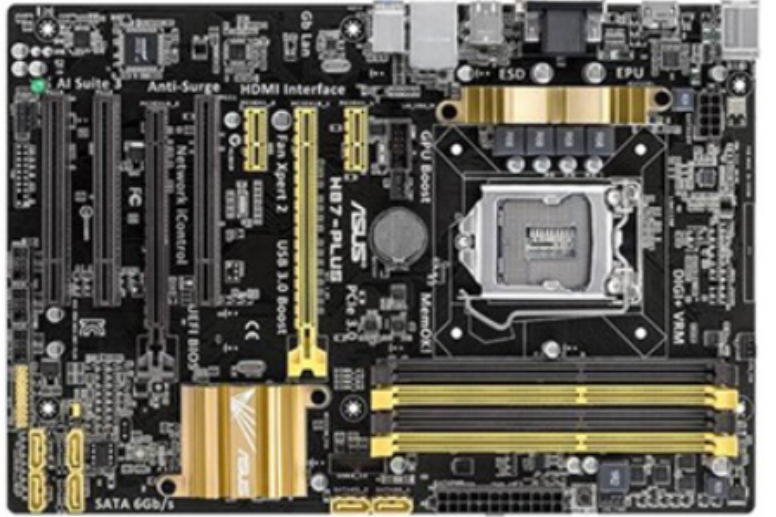

華碩H87-PLUS是華碩公司於2013年推出的基於Intel H87晶片組的桌面級主機板，適配LGA 1150插槽的第四代Intel酷睿處理器，主要面向中端消費市場，支持Windows 7/8作業系統。
主機板採用ATX標準板型設計，尺寸為30.5×20.8cm，配備4個DDR3記憶體插槽，最大支持32GB雙通道記憶體，並提供6個SATA 6Gb/s接口與PCI-E 3.0/2.0擴展插槽。集成Realtek ALC887 8聲道音效卡和RTL8111G千兆網卡，支持AMD CrossFireX雙卡交火技術，板載HDMI/DVI/VGA視頻輸出與多個USB 3.0/2.0接口。採用3+1相供電設計，搭載UEFI BIOS圖形化界面與5重防護技術，包含防潮接口與數字供電控制。
該產品已停產，曾提供全國聯保3年服務及15天內換新政策。
基本介紹
- 中文名：華碩H87-PLUS
- 集成晶片 ：音效卡/網卡
- 晶片組描述 ：採用Intel H87晶片組
- 主晶片組 ：Intel H87
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- CPU類型：Core i7/i5/i3/Pentium/Celeron
重要參數,詳細參數,
重要參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 4×DDR3 DIMM |
最大記憶體容量 | 32GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 2×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
PCI插槽 | 3×PCI插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 10×USB2.0接口（6內置+4背板），4×USB3.0接口（2內置+2背板） |
視頻接口 | 1×DVI接口，1×VGA接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2鍵鼠通用接口 |
板型 | |
|---|---|
主機板板型 | ATX板型 |
外形尺寸 | 30.5×20.8cm |
軟體管理 | |
|---|---|
BIOS性能 | 64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 4.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵功能及ASUS DRAM SPD（Serial Presence Detect）記憶體信息 |
其它參數 | |
|---|---|
多顯示卡技術 | 支持AMD Quad-GPU CrossFireX雙卡四芯交火技術 |
供電模式 | 3+1相 |
超頻功能 | 支持 |
RAID功能 | 支持RAID 0，1，5，10 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |
