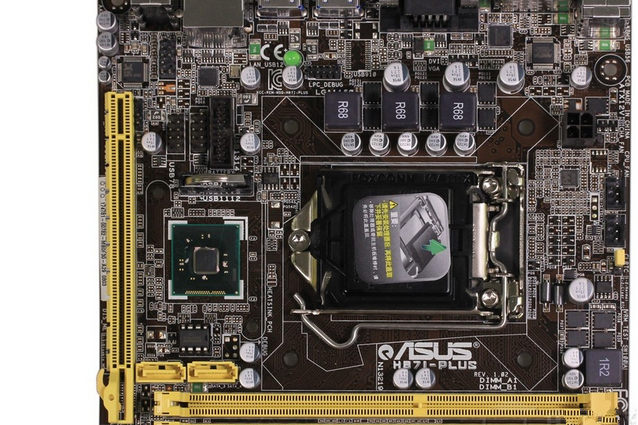

華碩H87I-PLUS是華碩（ASUS）推出的微型ITX主機板，採用Intel H87晶片組，支持第四代Intel Core系列處理器（LGA 1150接口），主要面向小型化PC及家庭影音平台用戶。其Mini-ITX板型尺寸為17×17cm，兼容緊湊型機箱，內置雙通道DDR3記憶體插槽（最大支持16GB）和6個SATA III接口，配備PCI-E 3.0 x16擴展插槽。
主機板集成HDMI/DVI/VGA視頻輸出接口，支持4K高清解碼與多屏顯示，板載Realtek ALC887 8聲道音效卡及Intel千兆網卡。採用數字供電設計（DIGI+ VRM技術）與防潮不鏽鋼I/O接口，標配AI Suite智慧型管理工具，提供USB 3.0加速和硬體監控功能；支持RAID 0/1/5/10磁碟陣列模式，具備ESD靜電防護與自恢復保險絲等安全設計。產品質保政策包含3年保修及15天換新服務。
基本介紹
- 中文名：華碩H87I-PLUS
- 集成晶片 ：音效卡/網卡
- 晶片組描述 ：採用Intel H87晶片組
- 主晶片組 ：Intel H87
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- CPU類型：Core i7/i5/i3/Pentium/Celeron
基本參數,詳細參數,
基本參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Intel I217千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 2×DDR3 DIMM |
最大記憶體容量 | 16GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 6×USB3.0接口（2內置+4背板），8×USB2.0接口（4內置+4背板） |
視頻接口 | 1×DVI接口，1×VGA接口，1×HDMI接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2鍵鼠通用接口 |
板型 | |
|---|---|
主機板板型 | Mini-ITX板型 |
外形尺寸 | 17.0×17.0cm |
軟體管理 | |
|---|---|
BIOS性能 | 64Mb Flash ROM，AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a |
其它參數 | |
|---|---|
超頻功能 | 支持 |
RAID功能 | 支持RAID 0，1，5，10 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |
