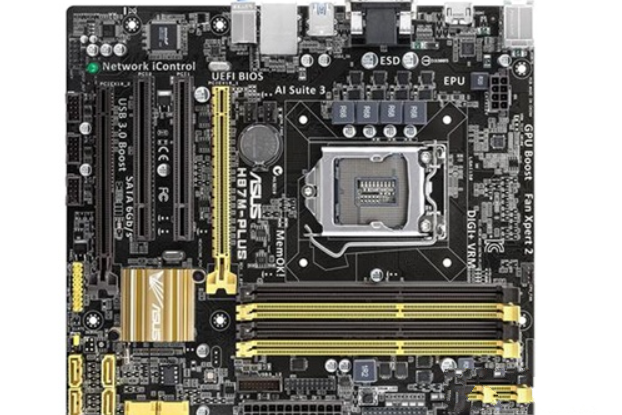

華碩H87M-PLUS是華碩公司於2013年推出的微型ATX主機板，採用Intel H87晶片組，支持LGA 1150接口的第四代Intel Core i7/i5/i3系列處理器。主機板搭載雙通道DDR3記憶體架構，配備4條DIMM插槽，最高支持32GB容量。
該主機板採用24.4×21.9cm緊湊型設計，提供PCI-E X16顯示卡插槽、6個SATA III接口及14個USB連線埠（含USB 3.0和2.0）。集成Realtek ALC887 8聲道音頻晶片與千兆網卡，支持AMD Quad-GPU CrossFireX雙顯示卡交火技術。採用3+1相供電設計，搭載DIGI+ VRM數字電源管理模組，支持UEFI BIOS及RAID 0/1/5/10磁碟陣列。
基本介紹
- 中文名：華碩H87M-PLUS
- 主晶片組：Intel H87
- 記憶體類型：4×DDR3 DIMM
- 最大記憶體容量：32GB
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel H87晶片組
重要參數,詳細參數,
重要參數
主機板晶片 | |
顯示晶片 | CPU內置顯示晶片（需要CPU支持） |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Celeron/Pentium |
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 2×PCI-E X16顯示卡插槽 |
PCI插槽 | 2×PCI插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 8×USB2.0接口（6內置+2背板），6×USB3.0接口（2內置+4背板） |
視頻接口 | 1×DVI接口，1×VGA接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2鍵鼠通用接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 24.5×21.9cm |
軟體管理 | |
|---|---|
BIOS性能 | 8MB Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，F3 Shortcut功能 |
其它參數 | |
|---|---|
多顯示卡技術 | 支持AMD Quad-GPU CrossFireX雙卡四芯交火技術 |
供電模式 | 3+1相 |
超頻功能 | 支持 |
RAID功能 | 支持RAID 0，1，5，10 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |
