泡罩板是工業塔板技術發展史上具有開創性意義的結構類型，1813年首次套用於工業生產。其核心結構由垂直升氣管和帶有鋸齒形底緣的泡罩組成，通過升氣管與齒縫的配合形成氣液接觸區域，氣體經升氣管折流後從泡罩齒縫分散進入液層，產生鼓泡效應實現傳質過程。
該塔板具有操作穩定性強的突出優勢，在低氣速工況下仍能保持穩定運行而不發生漏液現象，展現出優異的操作彈性。但在長期工業套用中逐漸顯現出結構複雜、流體阻力大、製造成本偏高等技術局限。現代工業生產中主要套用於苯-甲苯分離、硝基氯苯精餾等化工分離場景，採用聚丙烯（PP）等耐腐蝕材質製造的塔盤直徑可達4000mm。泡罩塔板是工業上最早套用的塔板類型（1813年），在錯流塔板中具有開創性意義。
基本介紹
- 套用時間：1813年首次工業套用
- 結構組成：升氣管+泡罩
- 操作彈性：5：1以上
- 材質類型：金屬/PP塑膠可選
- 開孔率：95%典型值
- 適用場景：化工精餾分離
結構特徵,操作原理,技術參數,性能比較,工業套用,
結構特徵
泡罩板採用雙層氣體通道設計，升氣管垂直焊接在塔盤板上並延伸至液層中，頂部設定帶鋸齒結構的圓形泡罩。泡罩底緣浸入液層，齒縫間距保持均勻分布，升氣管頂端高度始終高於齒縫最高點，形成物理密封結構防止液體泄漏。
製造工藝要求升氣管垂直度偏差控制在±1mm範圍內，齒縫開口水平度誤差不超過±1.5mm。塔盤採用模組化設計，直徑覆蓋300-4000mm規格區間，根據氣液負荷可選擇單流型、雙流型或U型流道布置方式，且產品規格覆蓋直徑300-4000mm範圍。
操作原理
氣體通過升氣管垂直上升至泡罩腔體，受結構限制轉為水平方向流動，經齒縫切割形成細碎氣泡群進入液層。液體則沿塔板橫向流動，在重力作用下通過溢流堰進入降液管。氣液兩相在鼓泡區域實現接觸傳質，完成組分分離過程。
齒縫開度決定氣泡分布狀態，當氣量變化時可自動調節氣液接觸面積。升氣管與泡罩形成的環形空間產生局部負壓，增強液體再分布能力，這使得操作彈性達到傳統篩板塔的2-3倍。
技術參數
典型泡罩板開孔率維持在95%左右，氣體通道截面積與塔截面積比控制在0.1-0.4之間。壓降特性表現為乾板壓降40-80mmH2O，濕板壓降增至100-150mmH2O。傳質效率可達60-80%，處理能力相比早期塔型提升約30%。
PP材質塔盤工作溫度範圍-20℃至120℃，適用於腐蝕性介質環境。金屬塔盤最高可承受400℃高溫工況，使用壽命超過15年。泡罩塔是工業套用較早的板式塔，其塔盤結構由泡罩、升氣管、溢流堰、降液管及塔板組成，具有生產能力大、操作彈性高、塔板效率高等特點。
性能比較
相較於浮閥塔板，泡罩板操作下限更低且彈性係數更高，但壓降增加約20-30%。與篩板塔相比，造價成本提高但抗堵塞能力顯著增強。在真空操作條件下（壓力），處理效率仍能保持穩定。
工業套用
在苯-甲苯連續精餾裝置中，直徑1.5m的PP泡罩塔盤可實現99.5%的苯回收率。硝基氯苯分離工序採用四溢流塔板配置，單塔處理量達12噸/小時。近年技術改造中，通過最佳化齒縫形狀（梯形替代矩形）使塔板效率提升8%。
截至2025年行業數據顯示，泡罩板在特種化工領域的市場占有率仍維持在18%左右。

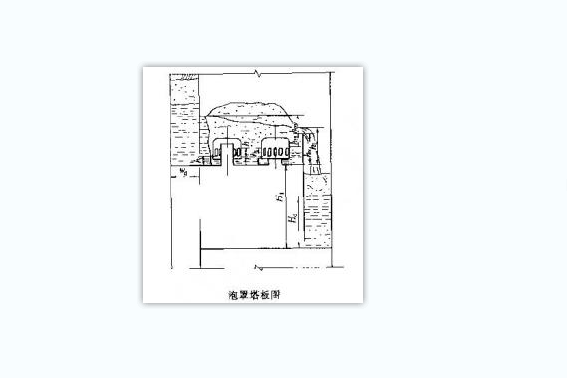

泡罩板的圖片
