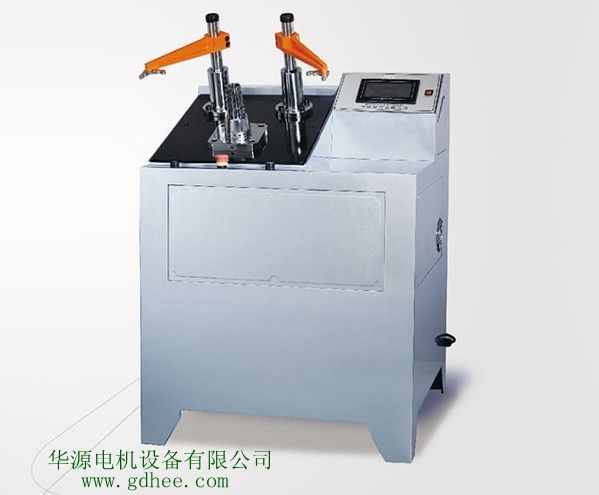

嵌線機

嵌線機，又名落線機，下線機，入線機，是一種電動機鐵芯嵌入線圈的機械生產設備。

基本介紹

• 中文名：嵌線機
• 外文名：coil assembling apparatus
• 又名：落線機，下線機，入線機
• 形式：機架、模架
• 包括：機械傳動系統、變頻調速系統

基礎結構

嵌線機，又名落線機，下線機，入線機，是一種電動機鐵芯嵌入線圈的機械生產設備。其包括機架、模架，機架由工作檯和安裝於工作檯上的機架導柱組成，機架導柱上部的橫樑上安裝有上液壓缸，上液壓缸的上液壓輸出軸上安裝有上模推板，在工作檯上安裝有模架，模架上安裝有線圈導條，線圈導條兩側設有推力柱，在模架與工作檯之間設有模架導柱，模架導柱上設定彈性件，線上圈導條的中央設有導線頭推管，導線頭推管的底端固定於工作檯上，頂端設定有導線頭，在工作檯下設定有下液壓缸，在下液壓缸的下液壓輸出軸上安裝有槽蓋片推條，槽蓋片推條延伸於線圈導條之間。

目錄

前言

1 範圍

2 規範性引用檔案

3 型號

4 要求

5 試驗方法

5.1 正常工作條件檢驗

5.2 液壓系統滲漏試驗

5.3 噪聲檢驗

5.4 導桿平行度檢驗

5.5 槽楔庫的軸向竄動檢驗

5.6 電氣控制系統檢驗

5.7 空載試驗

5.8 負載試驗

6 檢驗規則

自動嵌線機

自動嵌線機取代依靠勞動力生產，提高了生產效率，自動嵌線機適用於家用工業用風機等電機，降低了電機定子生產企業的生產成本。

自動嵌線機包括機械傳動系統、變頻調速系統、PLC綜合控制系統、觸控螢幕和模具，模具包括若干導齒和若干導條，導齒為凹槽形，導條固定在導齒的凹槽內，所述導條為類長方體形，外表面無固定槽，整個自動嵌線機不包括插紙裝置。本實用新型將原有的全自動嵌線機中的插紙裝置取消，並對自動嵌線機的模具結構進行改進，去掉導條外表面的固定槽，直接採用類長方體形狀的導條，簡化了結構。由自動嵌線機完成嵌線後再人工將槽蓋紙或槽蓋竹片插入，生產效率基本保持不變，產品質量與原來基本一致；改進後的自動嵌線機的成本大大降低，同時也大大降低了定子生產企業的生產成本。

定子嵌線機

定子嵌線機分為兩種，一種是自動嵌線機，一種是簡易嵌線機 ；適用於家用、工業用、農業用電機馬達。

定子嵌線機分為兩種，一種是自動嵌線機，一種是簡易嵌線機。

一、自動定子嵌線機

定子嵌線機工作原理是契片依照定子積厚自動嵌入，線圈亦按繞線規格一次自動嵌入，若加上輔助工具，將大大提高嵌入效率。

特點：

1、 本機作定子線圈及契片之自動嵌入，快速、安全，節省人力，降低成本，品質穩定。

2、 定子積厚紙改變，模具調整之容易，迅速。

3、 本機可更換各種不同規格的模具，任何規格的定子皆可適用。

二、簡易定子嵌線機

簡易定子嵌線機具有結構簡單、操作靈活、換模快捷、性能穩定、維修方便等優點；該嵌線機具有很高的性價比，最適合產品規格多、批量適中的企業使用。在國內嵌機中價格最便宜。

該機操作程式：

1、 通過“推紙工具”將槽蓋紙送入嵌線模中。

2、 用“落線杯”將主、副線圈掛入嵌線模中。

3、 放入定子、壓緊後，再將線圈推入定子。
