發展歷史
2005年7月15日,nVIDIA正式發布GeForce 6600LE核心。2005年8月,XFX訊景作為nVIDIA的全球合作夥伴,率先推出了採用P216公版、配備三星GDDR3顯存的GeForce 6600LE產品,核心/顯存頻率為500/1000MHz。同期,XFX訊景還推出了採用顯存額外獨立供電技術、按照公版設計、搭配TSOP封裝顯存的6600LE產品,核心/顯存默認頻率為300/500MHz。
產品設計
XFX訊景6600LE顯示卡具有相當複雜的產品線,存在多個版本,在設計上存在顯著差異。

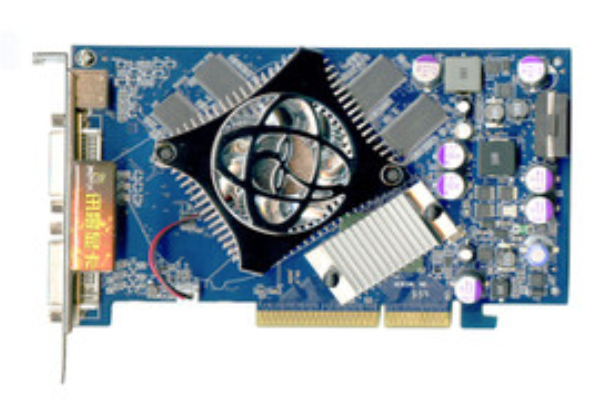

PV-T43D-NAD型號採用AGP 8X接口,搭載128MB DDR顯存,核心頻率為300MHz,顯存頻率為500MHz,使用散熱風扇進行散熱,輸出接口為VGA、DVI和S-Video。
超頻版(如PV-T43E-NDP5)採用與GeForce 6600GT相同的P216公版6層PCB設計,外觀與6600GT相似。該版本搭載三星GDDR3顯存,核心與顯存默認頻率分別為500MHz與1000MHz。散熱器完全參照nVIDIA公版設計。輸出接口採用了雙DVI加一個9針多功能視頻接口的組合,附屬檔案中提供DVI轉VGA接頭。該版本顯示卡預留了SLI金手指,支持nVIDIA SLI技術。
靜音版(如PV-T43E-UAH5)採用傳統的深藍色PCB,最大的特點是採用被動散熱設計,核心與顯存由一塊工藝考究的黑色電鍍鋁質散熱片覆蓋。供電設計較為特殊,使用了一個類似硬碟的4PIN長方形12V外接電源接口。顯示卡的低通濾波電路設計完整。該版本搭載256MB容量的DDR顯存,默認核心頻率為300MHz,顯存頻率為400MHz,輸出接口為D-Sub、DVI和S端子。
另有採用顯存額外獨立供電技術的版本,同樣提供了VGA、DVI和S-Video三種輸出接口。
核心技術
該顯示卡基於NVIDIA GeForce 6600LE圖形晶片,核心代號為NV43-V,採用TSMC 110納米工藝製程。晶片內建4條像素渲染管線和3個頂點處理單元。
顯示卡支持CineFX 3.0、IntelliSample 3.0、UltraShadowⅡ等3D特效處理技術,並提供了對微軟DirectX 9.0c(Shader Model 3.0)以及OpenGL 1.5的支持。
在架構特性上,它支持High-Dynamic Range (HDR)、彩色壓縮、Z數據壓縮以及OpenEXR技術。此外,GPU內集成了可程式視頻處理器(PureVideo),可硬體支持高清晰度視頻解碼。
該具體型號(PV-T43D-NAD)採用AGP 8X接口,並支持NVIDIA SLI技術。
重要參數
顯存位寬:128bit
核心頻率:300MHz
顯存速度:3.6
匯流排接口:AGP 8X
3D API:Microsoft DirectX 9.0
最高解析度:2048*1536
製造工藝:0.11 微米
行銷與銷售
XFX訊景6600LE(GDDR3超頻版)於2005年8月上市。同年12月,其價格有所調整。
XFX訊景6600LE(TSOP版)同期上市。
6600LE將直接影響ATI Radeon X550/X700等產品。
nVIDIA對6600LE核心的定價約為40美元,搭配不同顯存的成本估算在550元至700元之間。
詳細參數
顯示卡核心
晶片廠商:nVIDIA
製造工藝:0.11 微米
核心代號:NV43
顯示卡頻率
核心頻率:300MHz
顯存規格
顯存類型:DDR
顯存容量:128MB
顯存位寬:128bit
顯存速度:3.6
最高解析度:2048*1536
顯示卡散熱
顯示卡接口
匯流排接口:AGP 8X
顯示器接口:雙24針DVI-I接口
物理特性
3D API:Microsoft DirectX 9.0
渲染管線:4條
