T536開發板是創龍科技推出的全國產工業開發板，基於全志科技T536MX-CEN2/T536MX-CXX四核ARM Cortex-A55及玄鐵E907 RISC-V異構多核處理器設計，主頻達1.512GHz（T536MX-CXX型號），器件國產化率100%。該產品經過專業PCB Layout和高低溫測試驗證，支持選配禁止罩，適配多種工業套用環境。開發板配備17路UART、4路CAN-FD、HDMI/LVDS/MIPI等音視頻接口，集成4K@25fps H.264視頻編碼能力。其核心板採用BTB板對板連線器，尺寸為68mm×40mm×4.85mm，配置2GB記憶體及16GB存儲。適用於邊緣計算網關、工業PLC、工商業儲能EMS等場景，提供Linux/Linux-RT/Qt開發環境、ARM+FPGA異構通信教程及硬體設計檔案。技術服務涵蓋故障排查、二次開發支持及主機板定製設計。
基本介紹
- 中文名：T536開發板
- 所屬品牌：創龍科技
開發板簡介,典型套用領域,軟硬體參數,開發資料,電氣特性,機械尺寸,產品訂購型號,開發板套件清單,技術服務,增值服務,
開發板簡介
T536開發板是一款基於全志科技 T536MX-CEN2/T536MX-CXX 四核 ARM Co rtex-A55 + 玄鐵 E907 RISC-V 異構多核處理器設計的全國產工業開發板。ARM Cortex-A55核心主頻高達 1.6GHz。該開發板所有器件均採用國產工業級方案，國產化率100%。開發板經過專業測試和驗證，質量穩定可靠，適用於各種工業套用環境。
開發板接口資源豐富，引出 13 路 UART（6 路RS485 + 2 路 RS232 + 4 路 TTL UART + 1路 Debug UART）、4 路 CAN-FD、4 路 Ethernet、3 路 USB2.0、Local Bus 等通信接口，同時引出 HDMI OUT、LVDS LCD、MIPI LCD、HP OUT/MIC IN 等音視頻多媒體接口，內置 2TOPS NPU、8M@30fps ISP，並支持 4K@25fps H.264 視頻編碼。
開發板經過專業的 PCB Layout 和高低溫測試驗證，支持選配禁止罩，質量穩定可靠，可滿足各種工業套用環境要求。

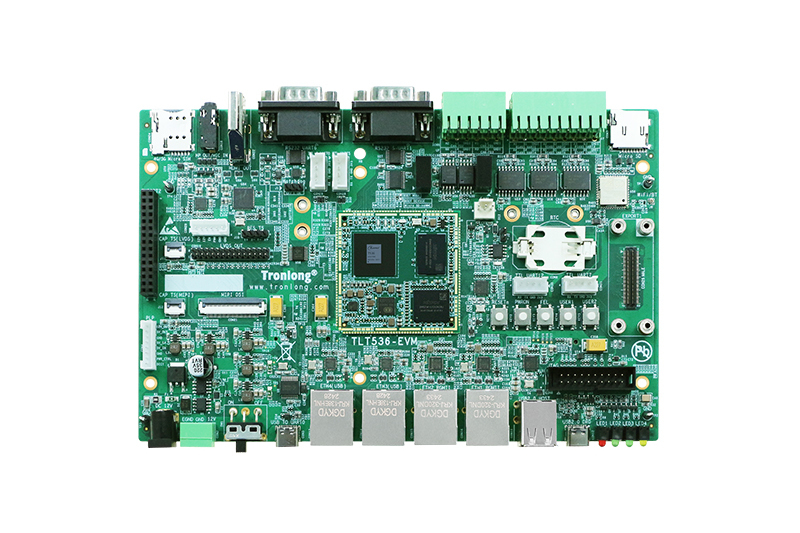

T536開發板
典型套用領域
多串口伺服器
邊緣計算網關
數據採集器
工商業儲能 EMS
雷射打標機
工業 PLC
軟硬體參數
硬體參數
CPU | 全志科技 T536MX-CEN2/T536MX-CXX，22nm 備註：僅 T536MX-CEN2 支持 ECC Protection |
4x ARM Cortex-A55(64bit)，主頻高達 1.6GHz 備註：最高主頻推薦配置為 1.512GHz | |
1x 玄鐵 E907 RISC-V(32bit)，主頻高達 600MHz | |
NPU：2TOPS 支持 INT8/UINT8/INT16 備註：僅 T536MX-CEN2 支持 NPU | |
Decoder：支持 4K@15fps MJPEG、1080P@60fps JPEG | |
Encoder：支持 4K@25fps H.264、4K@15fps MJPEG/JPEG | |
ISP：8M@30fps（離線模式），5M@30fps（線上模式），支持 raw8/10/12/14/16 | |
ROM | 8/16/32GByte eMMC |
RAM | 1/2/4GByte LPDDR4X |
LCC + LGA | 4x 40pin LCC 郵票孔（間距 1.0mm） + 4x 24pin LGA 封裝（直徑 1.0mm），共256pin |
LED | 2x 電源指示燈（核心板 1 個，評估底板 1 個） |
4x 用戶可程式指示燈（核心板 2 個，評估底板 2 個） | |
1x 4G/5G 模組指示燈（評估底板） | |
KEY | 1x PWRON 按鍵 |
1x CPU RESET 按鍵 | |
1x FEL 按鍵 | |
2x 用戶輸入按鍵 | |
Video OUT | 1x LVDS LCD，支持電阻觸控螢幕和電容觸控螢幕，雙路 LVDS 最高支持 1080P@60fp s，單路LVDS 最高支持 1366x768@60fps；2x 15pin（顯示）+ 6pin（背光）排 針，間距 2.0mm；4pin（電阻觸摸）排針，間距 2.54mm；6pin（電阻觸摸）FFC連線器，間距 0.5mm 備註：LVDS LCD 與 MIPI LCD 信號引腳存在復用關係 |
1x MIPI LCD，支持電容觸控螢幕，支持 1920x1200@60fps 解析度；40pin（顯示） + 6pin（觸摸）FFC 連線器，間距 0.5mm | |
1x HDMI OUT，HDMI 母座，支持 1080P@60fps 解析度 備註：HDMI OUT 由 MIPI LCD 信號轉換引出 | |
Audio | 1x HP OUT/MIC IN，3.5mm 音頻座 |
Ethernet | 2x RGMII ETH，10/100/1000Mbps 自適應，RJ45 接口 |
2x USB ETH，10/100Mbps 自適應，RJ45 接口 備註：USB1 匯流排通過一級USB HUB 進行四路信號拓展後，其中兩路拓展引出 U SB ETH | |
USB | 2x USB2.0 HOST，雙層 Type-A 接口 備註：USB1 匯流排通過二級USB HUB 進行四路信號拓展後，其中兩路拓展引出 U SB HOST |
1x USB2.0 DRD，通過 USB0 引出，Type-C 接口 | |
SD | 1x Micro SD 卡座，通過 SDC0 引出 |
WiFi/BT | 1x WiFi/Bluetooth 二合一模組，通過 SDC1、I2S2、UART5 連線，IPEX4 天線接口， 支持 WiFi 5、Bluetooth 4.2 |
4G | 1x Mini PCIe 4G 模組（選配），通過 USB2.0 連線，Mini PCIe 母座 備註：USB1 匯流排通過一級 USB HUB 進行四路信號拓展後，其中一路拓展引出至4G 模組 |
NVMe/5G | 1x NVMe 硬碟/5G 模組（選配），通過 PCIe 2.1、USB2.0 連線，M.2 B Key 插槽 備註：USB1 匯流排通過二級 USB HUB 進行四路信號拓展後，其中一路拓展引出至5G 模組 |
Micro SIM | 1x 4G/5G Micro SIM 接口 備註：4G 和 5G 的 Micro SIM 共用 SIM 卡插槽，二選一使用 |
UART | 1x Debug UART，通過 UART0 引出，Type-C 接口 |
6x RS485 UART，通過 UART1~UART4、UART9、UART11 引出，2x 9pin 綠色連線器，間距 3.81mm | |
2x RS232 UART，通過UART6 和 S-UART1 引出，DB9 接口 備註：S-UART1 默認作為 RISC-V 調試串口 | |
4x TTL UART，由 S-UART0、UART5、UART7、UART12 引出，1x 4pin 白色端子，間距 2.54mm | |
CAN-FD | 4x CAN-FD，2x 6pin 綠色連線器，間距 3.81mm |
Watchdog | 1x 外置 Watchdog，3pin 排針配置接口，間距 2.54mm |
RTC | 1x 外置 RTC，適配紐扣電池 ML2032（3V 可充）、CR2032（3V 不可充） |
JTAG | 1x ARM/RISC-V JTAG 接口，2x 10pin 簡易牛角座，間距2.54mm |
FAN | 1x FAN，12V 供電，3pin 排針端子，間距 2.54mm |
EXPORT | 1x EXPORT1 擴展接口，包含 Local Bus、SPI、GPIO 等信號，通過 80pin 公座 B2B連線器引出，間距 0.5mm，合高 4.0mm |
1x EXPORT2 擴展接口，2x 15pin 排母，間距 2.54mm | |
PLP | 1x Power Loss Protection 斷電保護模組（選配），8pin 白色端子，間距 2.0mm |
Switch | 1x 電源撥動開關 |
Power | 1x 12V 直流輸入，DC-005 電源接口，可接外徑 5.5mm、內徑 2.1mm 電源插頭 |
1x 12V 直流輸入，3pin 綠色連線器，間距 3.81mm |
軟體參數
作業系統 | Buildroot-2022.05(Linux-5.10.198、Linux-RT-5.10.198) Ubuntu(Linux-5.10.198、Linux-RT-5.10.198) | |
圖形界面開發工具 | Qt-5.15.8 | |
軟體開發套件 | T536_Tina5.0_AIOT-V1.1(Linux) | |
驅動支持 | LPDDR4X | eMMC |
UART | RTC | |
LED | KEY | |
SD | CAN-FD | |
Ethernet | USB2.0 | |
Local Bus | NVMe | |
PCIe | Watchdog | |
4G/5G | WiFi/BT | |
HP OUT/MIC IN | LVDS LCD | |
Touch Screen | MIPI LCD/HDMI OUT | |
GPADC | ||
開發資料
提供核心板引腳定義、核心板 3D 圖形檔案、可編輯底板原理圖、可編輯底板 PCB、
晶片 Datasheet，協助國產元器件方案選型，縮短硬體設計周期；
提供系統固化鏡像、檔案系統鏡像、核心驅動源碼，以及豐富的 Demo 程式；
提供完整的平台開發包、入門教程，節省軟體整理時間，讓套用開發更簡單；
提供詳細的 ARM + FPGA 異構多核架構通信教程，解決 ARM + FPGA 異構多核開發瓶頸。
開發案例主要包括：
Linux、Linux-RT、Qt 套用開發案例
Ubuntu 作業系統演示案例
NPU 開發案例
OpenCV、視頻硬體編解碼開發案例
Linux + Baremetal（裸機）/FreeRTOS 非對稱AMP 開發案例
ARM 與 RISC-V 核間通信開發案例
Docker 容器技術、MQTT 通信協定演示案例
4G/5G/WiFi/Bluetooth/B 碼授時開發案例
IgH EtherCAT、USB 網口拓展開發案例
基於 Local Bus、PCIe、SPI 的 ARM + FPGA 通信開發案例
電氣特性
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
核心板工作溫度 | -40°C | / | 85°C |
核心板工作電壓 | / | 5.0V | / |
評估板工作電壓 | / | 12.0V | / |
功耗測試
類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
核心板 | 空閒狀態 | 5.0V | 0.23A | 1.15W |
滿負荷狀態 | 5.0V | 0.42A | 2.10W | |
評估板 | 空閒狀態 | 12.0V | 0.30A | 3.60W |
滿負荷狀態 | 12.0V | 0.39A | 4.68W |
備註：功耗基於 TLT536-EVM 開發板（CPU 為 T536MX-CXX，ARM Cortex-A55 主頻為 1.512GHz）運行 Buildroot 系統，自然散熱狀態下測得。測試數據與具體套用場景有關，僅供參考。
空閒狀態：系統啟動，開發板不接入其他外接模組，不執行程式。
滿負荷狀態：系統啟動，開發板不接入其他外接模組，運行測試命令"stress-ng --cpu 4 --vm 4 --vm-bytes 64M --timeout 86400s &"，4 個ARM Cortex-A55 核心的資源使用率約為 100%。
機械尺寸
核心板 | 評估底板 | |
PCB 尺寸 | 45mm*45mm | 125mm*200mm |
PCB 尺寸 | 10 層 | 6 層 |
PCB 板厚 | 1.6mm | 2.0mm |
安裝孔數量 | / | 6 個 |
產品訂購型號
配置 | 型號 | CPU | 主頻 | eMMC | LDDR4X |
S （標配） | TLT536-EVM-A1.1-128GE16GD-I-A1.1 | T536MX-CXX | 1.6GHz | 16GByte | 2GByte |
A | TLT536-EVM-A1.1-256GE32GD-I-A1.1 | T536MX-CEN2 | 1.6GHz | 32GByte | 4GByte |
開發板套件清單
名稱 | 數量 | 備註 |
TLT536-EVM 評估板 | 1 個 | / |
12V2A 電源適配器 | 1 個 | 贈品 |
Micro SD 系統卡 | 1 個 | 贈品 |
讀卡器 | 1 個 | 贈品 |
Type-C 線 | 1 條 | 贈品 |
直連網線 | 1 條 | 贈品 |
HDMI 線 | 1 條 | 贈品 |
RS232 交叉串口母母線 | 1 條 | 贈品 |
USB 轉 RS232 公頭串口線 | 1 條 | 贈品 |
2.4G 天線 | 1 條 | 贈品 |
技術服務
協助底板設計和測試，減少硬體設計失誤；
協助解決按照用戶手冊操作出現的異常問題；
協助產品故障判定；
協助正確編譯與運行所提供的原始碼；
協助進行產品二次開發；
提供長期的售後服務。
增值服務
主機板定製設計
核心板定製設計
嵌入式軟體開發
項目合作開發
技術培訓
