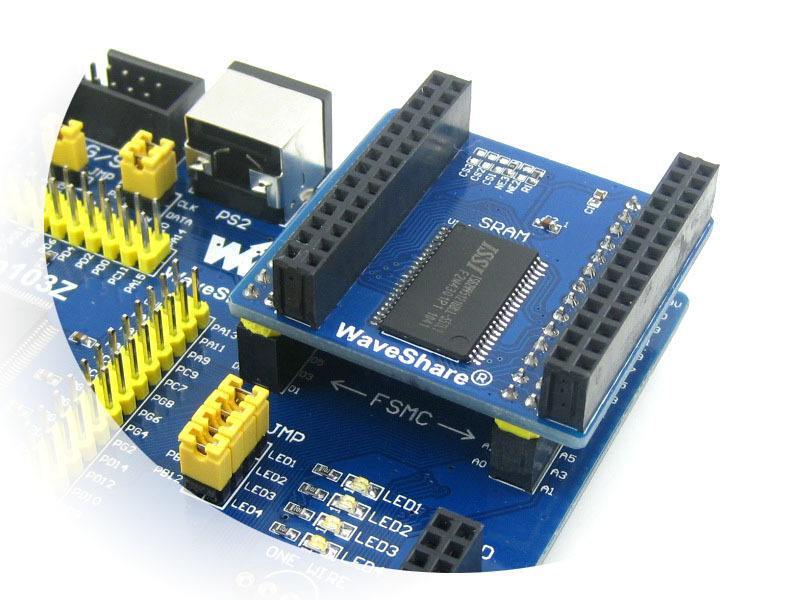

SRAM模組是指SRAM產品的模組。SRAM模組主要由存儲矩陣（又稱存儲體）、地址解碼器和讀/寫電路組成，電路均由增強型 NMOS 管構成，T1、T3和 T2、T4兩個反相器交叉耦合構成觸器，SRAM產品種類繁多，在容量與功耗等指標上有很寬的覆蓋面，可供不同的場合套用，但基本電路結構大同小異。
基本介紹
- 中文名：SRAM模組
- 外文名：SRAM module
- 方式存儲：二進制碼
- MOS 存儲單元：六管存儲單元
- 特點：二元定址、存取時間短
基本信息,主要特點,
基本信息
RAM 結構框圖如圖1 所示。它主要由存儲矩陣（又稱存儲體）、地址解碼器和讀/寫電路 3 部分組成。存儲矩陣是存儲器的主體，其他兩部分稱為存儲器的外圍電路。
SRAM模組
圖1SRAM模組
存儲矩陣是由許多存儲單元有規則地排列構成的，每一個存儲單元可以存儲一位二進制碼。對每個存儲單元用二進制碼編號，即構成存儲單元的地址，為了選中給定單元的地址，可以採用一元定址（又稱為字結構或單解碼結構），或者二元定址（又稱位結構或雙解碼結構）。其邏輯框圖如2 所示，圖2中，存儲矩陣包含 16 個存儲單元，所以，需要 16 個地址。圖2（a）是一元定址，由 4 位地址碼便可構成 16 個地址，即 16 條字線，每條字線為 1 電平時便選中相應存儲單元。被選中單元通過數據線與讀/寫電路連線，便可實現對該單元的讀出或寫入。
圖 2(b)為二元定址邏輯圖，它有 X 和 Y 兩個地址解碼器。每個存儲單元由 X字線和 Y 字線控制，只有在 X 和 Y 字線都被選中時才能對該單元讀出或寫入。二元定址可以大大減少字線數量。所以，在大容量 RAM 中均採用二元定址。
SRAM模組
圖2SRAM模組
靜態 MOS 存儲單元
圖 3 所示的是靜態 MOS 六管存儲單元。圖3中，X i和 Yj為字線；I/O 為數據入/輸出端；R/ W 為讀/寫控制端。當 R/ W =0 時，進行寫入操作；當 R/ W =1 時，行讀出操作。
主要特點
電路均由增強型 NMOS 管構成，T1、T3和 T2、T4兩個反相器交叉耦合構成觸器。電路採用二元定址，當字線 Xi和 Yj均為高電平時，T5~T8均導通，則該單元選中，若此時R/ W為1，則電路為讀出態，三態門G1、G2被禁止，三態門G3工作，存儲數據經數據線 D，通過三態門 G3至 I/O 引腳輸出。若 R/ W 為 0，則三態G1、G2工作，三態門 G3被禁止，由 I/O 輸入數據經 G1、G2便寫入存儲單元。
SRAM模組
圖3SRAM模組
靜態MOS-RAM（簡稱 SRAM）
SRAM產品種類繁多，在容量與功耗等指標上有很寬的覆蓋面，可供不同的場合套用，但基本電路結構大同小異。圖4是W2114 SRAM（1K*4位），這是一種典型結構，5H2112（256*4）和美國的HM6116（2K*8）位都是採用這種結構。它採用HC-MOS工藝（H表示高速），所以，具有高速、低耗、單一5V電源、外圍電路簡單、輸入輸出引腳公用、三態輸出、使用非常簡單以及存取時間短（為100ns）的特點。
SRAM模組
SRAM模組
SRAM模組
圖4模組
CS為選通端， WE 為寫使能控制端，A0~A9為地址，I/O1~I/O4為輸入/輸出。顯然可見為二元定址和三態輸出結構。 CS為低電平有效，電路選通之後，若要寫入操作，則令 WE =0，輸入三態門被選通(高電平有效)，數據通過輸入控制電路被寫入；與此同時，輸出三態門關閉，切斷了輸出與數據匯流排的聯繫。若要讀出，則令 WE =1，輸入三態門關閉而輸出三態門被選通，因而存儲數據被讀出。功能表示於下表。
