NSK 7314ADF軸承是日本NSK公司生產的角接觸球軸承，型號為7314ADF，主要套用於水力選礦設備、塗裝機、高頻焊機等工業設備。其內徑70mm、外徑150mm、厚度35mm，小倒角2.1mm，大倒角1.1mm。
該軸承額定動載荷為125000N，靜載荷93500N，脂潤滑極限轉速4000r/min，油潤滑達5300r/min。支持DB背對背和DF面對面成對安裝，成對使用時動載荷提升至203000N，靜載荷187000N，脂潤滑轉速3200r/min，油潤滑4300r/min。重量2.6kg，安裝尺寸涵蓋da（82mm）、Da（138mm）等參數，適用於高負荷及精密機械場景。
基本介紹
- 中文名：NSK 7314ADF軸承
- 型號：7314ADF軸承
- 品牌：NSK軸承
- 系列：角接觸球軸承
尺寸參數,用途,
尺寸參數
系列：角接觸球軸承
型號：7314ADF
內徑：70
外徑：150
厚度：35
外形尺寸（mm）r1
小倒角：2.1
外形尺寸（mm）r1大倒角：1.1
Cr額定動載荷（N）：125
000
Cr額定靜載荷（N）：93500
Cr額定動載荷（kg）：12
700
Cr額定靜載荷（kg）：9550
Factor係數：—
極限轉速Grease脂潤滑：4000
極限轉速Oil
油潤滑：5300
作用點位置a：49.3
安裝尺寸da：82
安裝尺寸Da：138
安裝尺寸
ra：2
Mass重量：2.6
(成對雙聯)Cr額定動載荷（N）：203000
(成對雙聯)C0r額定靜載荷（N）：187000
(成對雙聯)Cr額定動載荷（KG）：20
700
(成對雙聯)C0r額定靜載荷（KG）：19100
成對極限轉速Grease脂潤滑：3200
成對極限轉速Oil
油潤滑：4300
DB背對背：98.5
DF面對面：28.5
db(3)：77
Db：143
用途

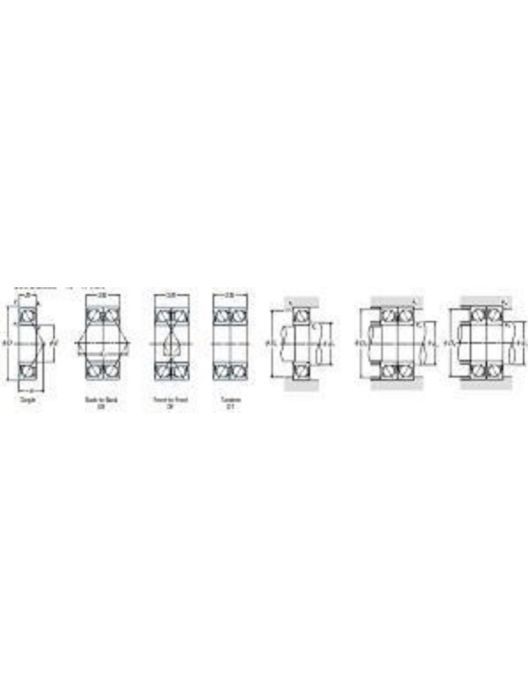

NSK 7314ADF軸承樣本圖
