NSK 7310BDF軸承是日本精工（NSK）生產的角接觸球軸承，主要套用於對焊焊機、紡織器材、壓光機及煉化設備等工業機械領域，內徑為50mm。其設計可雙向承受軸向與徑向複合載荷，適配高速旋轉場景，單體重1.12kg，外形尺寸作用點位置為47.1mm，安裝尺寸da與Da分別為60mm和100mm。
該軸承額定動載荷68000N、靜載荷48000N，脂潤滑極限轉速達5000rpm，油潤滑可達6700rpm。成對使用時支持背對背（DB）或面對面（DF）配置，額定動載荷提升至111000N，靜載荷96000N，極限轉速降至4000rpm（脂潤滑）或5600rpm（油潤滑）。DB/DF布局對應作用點位置分別為94.1mm和40.1mm，可適配不同軸向安裝空間需求。
基本介紹
- 中文名：NSK 7310BDF軸承
- 內徑：50
- 外徑：110
- 厚度：27
規格尺寸,尺寸參數,用途,
規格尺寸
型號：7310BDF軸承
品牌：NSK軸承
系列：角接觸球軸承
尺寸參數
系列：角接觸球軸承
型號：7310BDF
外形尺寸（mm）r1
小倒角：2
外形尺寸（mm）r1
大倒角：1
Cr額定動載荷（N）：68000
Cr額定靜載荷（N）：48000
Cr額定動載荷（kg）：6950
Cr額定靜載荷（kg）：4900
Factor係數：—
極限轉速
Grease脂潤滑：5000
極限轉速Oil油潤滑：6700
作用點位置a：47.1
安裝尺寸da：60
安裝尺寸
Da：100
安裝尺寸
ra：2
Mass重量：1.12
(成對雙聯)Cr額定動載荷（N）：111000
(成對雙聯)C0r額定靜載荷（N）：96000
(成對雙聯)Cr額定動載荷（KG）：11
300
(成對雙聯)C0r額定靜載荷（KG）：9800
成對極限轉速Grease脂潤滑：4000
成對極限轉速Oil
油潤滑：5600
DB背對背：94.1
DF面對面：40.1
db(3)：56
Db：104
用途

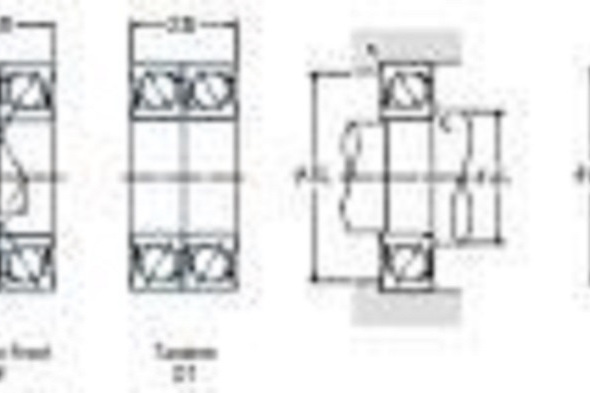

NSK 7310BDF軸承樣本圖
