NSK 7317BDF軸承

NSK 7317BDF軸承是日本精工（NSK）生產的一款角接觸球軸承，主要套用於藥品包裝機械、印染設備、灌裝機械、織造機械等工業領域，也廣泛套用於工程機械、工具機、汽車、冶金、礦山、石油、機械、電力、鐵路等行業。

其型號標識為7317BDF，採用雙聯成對安裝設計，可適應高負載和高轉速的工況需求。該軸承內徑85mm、外徑180mm、厚度41mm，額定動載荷146000N，額定靜載荷122000N。單個軸承脂潤滑極限轉速為3000r/min，油潤滑可達4000r/min。成對安裝時動載荷提升至236000N，但極限轉速分別降至2400r/min（脂潤滑）和3200r/min（油潤滑）。軸承作用點位置參數為76.1mm，安裝尺寸包括da 99mm、Da 166mm、ra 2.5mm，支持背對背（DB）和面對面（DF）兩種安裝方式，相應軸向安裝尺寸分別為152.2mm和70.2mm。本體重量4.42kg，接觸角設計兼顧徑向與軸向載荷承載能力。

基本介紹

• 中文名：NSK 7317BDF軸承
• 品牌：NSK
• 型號：7317BDF
• 系列：角接觸球軸承

基本信息

NSK 7317BDF軸承的品牌為NSK，系列為角接觸球軸承。其國內新型號為7317B/DF，國內舊型號為336317。該軸承屬於成對安裝角接觸球軸承。

NSK 7317BDF軸承在其他品牌中的對應型號包括KOYO 7317BDF。

尺寸參數

系列：角接觸球軸承

型號：7317BDF

內徑：85

外徑：180

厚度：41

外形尺寸（mm）r1

小倒角：3

外形尺寸（mm）r1大倒角：1.1

Cr額定動載荷（N）：146000

Cr額定靜載荷（N）：122

000

Cr額定動載荷（kg）：14800

Cr額定靜載荷（kg）：12400

Factor係數：—

極限轉速

Grease脂潤滑：3000

極限轉速Oil油潤滑：4000

作用點位置a：76.1

安裝尺寸da：99

安裝尺寸

Da：166

安裝尺寸

ra：2.5

Mass重量：4.42

(成對雙聯)Cr額定動載荷（N）：236000

(成對雙聯)C0r額定靜載荷（N）：244000

(成對雙聯)Cr額定動載荷（KG）：24

100

(成對雙聯)C0r額定靜載荷（KG）：24800

成對極限轉速Grease脂潤滑：2400

成對極限轉速Oil

油潤滑：3200

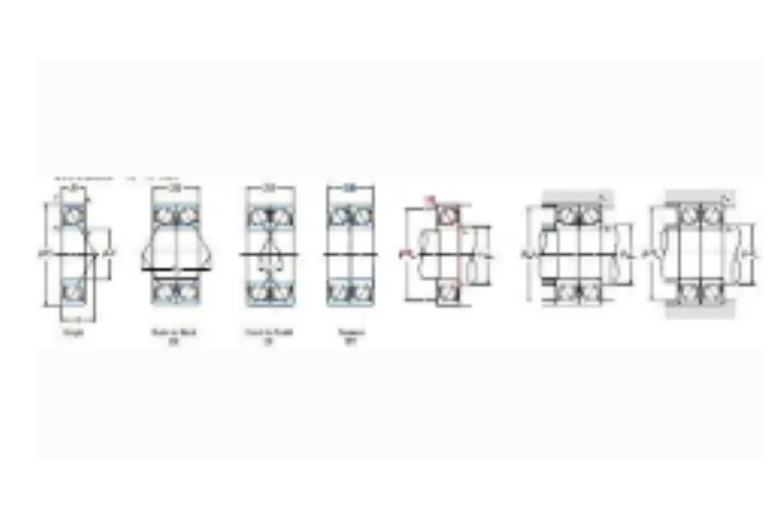

DB背對背：152.2

DF面對面：70.2

db(3)：92

Db：173

結構特點

NSK 7317BDF屬於角接觸球軸承。角接觸球軸承可以承受徑向負荷和軸向負荷，也可以承受純軸向負荷，能在較高的轉速下工作。其裝球數量比深溝球軸承多，因而負荷容量較大，剛性也強，運轉平穩。該類型軸承通常需要成對安裝使用，使一對軸承的外圈相同端面相對，這樣既可避免引起附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙內。

套用領域

NSK 7317BDF軸承使用範圍很廣，主要套用於工程機械、工具機、汽車、冶金、礦山、石油、機械、電力、鐵路等行業。其套用還涵蓋船舶、鐵道、印刷獸用器械、電動攪拌機、鑽機、空心槳葉乾燥機、乾洗機、拆焊台、電鍍設備、曬版機、燙印機、廚房設備、封口機械、縫紉機零件、塑膠編織機、風冷式冷凍機、橡膠裁斷機、電焊機、混凝土機械、帶鋸床、紡織用儀器、外掛程式機、工具機墊鐵、砂磨機、三環式減速機、柱塞泵、醫療、食品等領域。此外，該軸承也套用於交流焊機、網帶爐、清洗機械、閃蒸乾燥機、裝訂機、手動焊機、迴轉乾燥機、實驗室用混合設備、塑膠和橡膠工業、燙台等場合。
