NSK 7209BDF軸承是日本NSK品牌生產的角接觸球軸承，對應國際廠商型號為SKF 7209B/DF、FAG 7209B·X等。該軸承內徑45mm，外徑85mm，厚度38mm，採用面對面成對雙聯配置（DF型），可通過外圈端面相對安裝消除附加軸向力。其基本額定動載荷為58500N，靜載荷52500N，動態載荷承載能力超過國標3倍，極限轉速脂潤滑5000轉/分、油潤滑6700轉/分。結構上採用裝球數量最佳化設計，具有負荷容量大、剛性高、可調整徑向游隙的技術優勢，安裝尺寸DA1最小值50.0mm，DA2最大值78.0mm。主要套用於汽車、工具機、船舶、高空作業機械、回流焊接機及塑膠橡膠工業設備，由NSK授權經銷商提供原裝正品供應。
基本介紹
- 中文名：NSK 7209BDF軸承
- 所屬品牌：NSK軸承
- 型號：7209BDF軸承
- 所屬系列：角接觸球軸承
尺寸參數,用途,
尺寸參數
系列：角接觸球軸承
型號為7209BDF，內徑為45，外徑為85
厚度：19
外形尺寸（mm）r1
小倒角：1.1
外形尺寸（mm）r1大倒角：0.6
Cr額定動載荷（N）：36000
Cr額定靜載荷（N）：26
200
Cr額定動載荷（kg）：3650
Cr額定靜載荷（kg）：2680
Factor係數：—
極限轉速Grease脂潤滑：6
300
極限轉速Oil油潤滑：8500
作用點位置a：36.8
安裝尺寸da：52
安裝尺寸Da：78
安裝尺寸
ra：1
Mass重量：0.421
(成對雙聯)Cr額定動載荷（N）：58500
(成對雙聯)C0r額定靜載荷（N）：52500
(成對雙聯)Cr額定動載荷（KG）：5950
(成對雙聯)C0r額定靜載荷（KG）：5350
成對極限轉速
Grease脂潤滑：5000
成對極限轉速Oil
油潤滑：6700

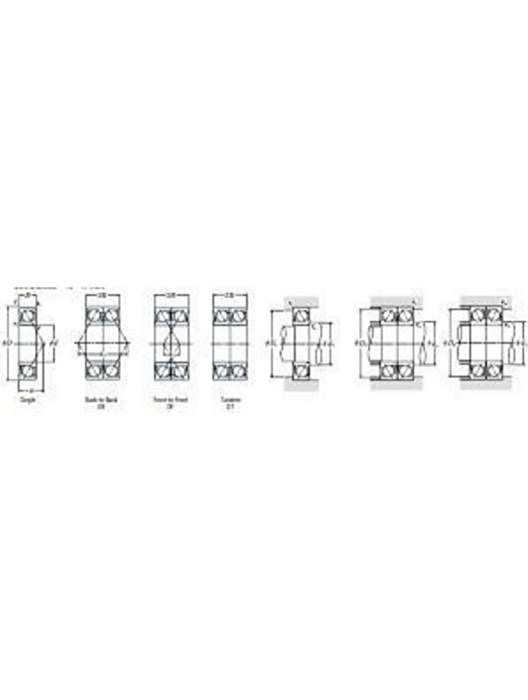

DB背對背：73.5
DF面對面：35.5
db(3)：50
Db：80
