NSK 7238ADF軸承是NSK品牌生產的角接觸球軸承，型號為7238ADF，屬於內徑190mm軸承系列。其基本尺寸為內徑190mm、外徑340mm、厚度55mm，後綴ADF中DA表示雙半內圈結構。單體額定動載荷315000N，額定靜載荷410000N，脂潤滑與油潤滑極限轉速分別為1600r/min和2200r/min；雙聯狀態下動載荷提升至510000N，靜載荷達825000N，對應轉速調整為1300r/min與1700r/min。
該軸承公差等級包含P0/P6/P5/P4/P2級別，符合JIS標準，特殊規格對應溫度限制為150℃、200℃、250℃。安裝尺寸da為208mm，Da為322mm，重量22.4kg。主要套用於台車爐、冷鐓機、水切割機、轉子泵等工業設備，同時涵蓋力與變形檢測儀、高周波焊機等場景。
基本介紹
- 中文名：NSK 7238ADF軸承
- 類型：角接觸球軸承
- 外徑：340mm
- 內徑：190mm
- 上市時間：2025年10月01日
- 所屬品牌：NSK
規格參數,智慧財產權,型號系列,軸承用途,

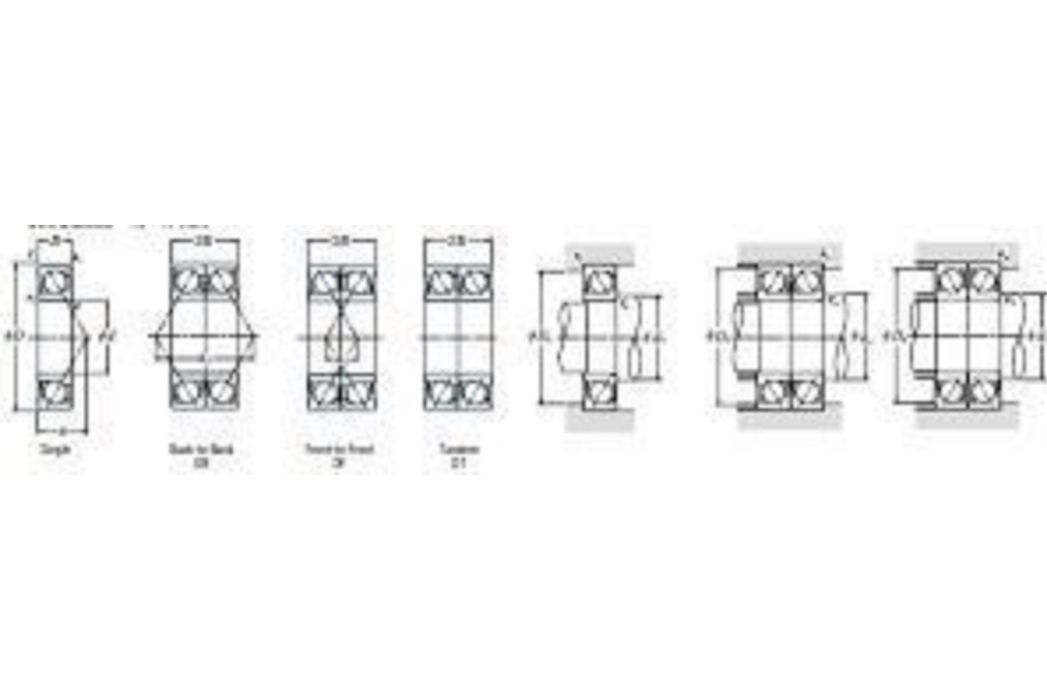

規格參數
品牌：NSK軸承
型號為7238ADF
厚度：55
外形尺寸（mm）r1
小倒角：4
外形尺寸（mm）r1大倒角：1.5
Cr額定動載荷（N）：315000
Cr額定靜載荷（N）：410
000
Cr額定動載荷（kg）：32000
Cr額定靜載荷（kg）：42000
Factor係數：—
極限轉速
Grease脂潤滑：1600
極限轉速Oil油潤滑：2200
作用點位置a：104
安裝尺寸da：208
安裝尺寸
Da：322
安裝尺寸
ra：3
Mass重量：22.4
(成對雙聯)Cr額定動載荷（N）：510000
(成對雙聯)C0r額定靜載荷（N）：825000
(成對雙聯)Cr額定動載荷（KG）：52
000
(成對雙聯)C0r額定靜載荷（KG）：84000
成對極限轉速Grease脂潤滑：1300
成對極限轉速Oil
油潤滑：1700
DB背對背：208
DF面對面：98
db(3)：—
Db：331
智慧財產權
7238ADF軸承是NSK品牌旗下的角接觸球軸承產品。其軸承代號體系包括單列型號7238A，以及成對雙聯型號7238ADB與7238ADF。相關產品樣本信息發布於2025年10月01日。
型號系列
NSK 7238ADF軸承屬於NSK 7238A系列角接觸球軸承。該系列包括單列型號7238A，以及成對雙聯配置型號7238ADB和7238ADF。
此外，在內徑為190mm的NSK軸承中，還包括其他多種型號，例如7238BDB、NNU4938MBKRE44等。
軸承用途
可以用於：台車爐,冷鐓機,斗式提升機,捏合機,固廢處理設備,立式泵,照排機,康復理療設備,制磚機械,塑膠包裝機械,絎縫機,冷卻管,收穫機械,發酵提取設備,端子機,等等用途。
