NSK 7214ADF軸承是NSK品牌生產的角接觸球軸承，型號為7214ADF，主要套用於機械設備傳動系統。其基本尺寸為內徑70mm、外徑125mm、厚度24mm，小倒角1.5mm，大倒角1mm，重量1.11kg。安裝尺寸包含da（79mm）、Da（116mm）等參數，作用點位置a為40.1mm。
該軸承額定動載荷76500N（7800kg），額定靜載荷63500N（6500kg），脂潤滑極限轉速5600r/min，油潤滑可達8000r/min。成對雙聯使用時，額定動載荷124000N，額定靜載荷127000N，極限轉速降至4500r/min（脂潤滑）和6300r/min（油潤滑）。適用於行車、注塑機配件、紡織器材、煉化設備等機械領域，具有承載能力高、轉速範圍廣的特點。
基本介紹
- 中文名：NSK 7214ADF軸承
- 所屬系列：角接觸球軸承
- 所屬品牌：NSK
- 型號：7214ADF
規格尺寸,尺寸參數,用途,
規格尺寸
NSK是日本的主要軸承製造商之一。
型號：7214ADF軸承
品牌：NSK軸承
系列：角接觸球軸承
該型號（7214ADF）為角接觸球軸承的面對面配對組合形式。
主要套用於工程機械、工具機、汽車、冶金、礦山、石油、機械、電力、鐵路等行業。
尺寸參數
系列：角接觸球軸承
型號：7214ADF
內徑：70
外徑：125
厚度：24
外形尺寸（mm）r1
小倒角：1.5
外形尺寸（mm）r1
大倒角：1
Cr額定動載荷（N）：76500
Cr額定靜載荷（N）：63500
Cr額定動載荷（kg）：7800
Cr額定靜載荷（kg）：6500
Factor係數：—
極限轉速
Grease脂潤滑：5600
極限轉速Oil油潤滑：8000
作用點位置a：40.1
安裝尺寸da：79
安裝尺寸
Da：116
安裝尺寸
ra：1.5
Mass重量：1.11
(成對雙聯)Cr額定動載荷（N）：124000
(成對雙聯)C0r額定靜載荷（N）：127000
(成對雙聯)Cr額定動載荷（KG）：12
600
(成對雙聯)C0r額定靜載荷（KG）：13000
成對極限轉速Grease脂潤滑：4500
成對極限轉速Oil
油潤滑：6300
DB背對背：80.3
DF面對面：32.3
db(3)：76
Db：119
用途
NSK 7214ADF軸承廣泛套用於多個工業領域，主要包括汽車、工具機、船舶、鐵道、工程機械、冶金、礦山、石油、機械、電力、鐵路等行業。具體套用設備覆蓋包裝機械、高頻焊機、灌裝機械、數控車床、特種織機、鋼筋切斷機、板式換熱器、葉輪泵、塑膠拉絲機、自然通風冷卻塔、時效爐、休閒食品加工設備、林業機械、燙印機、藥用粉碎機械、醫療及食品設備等。

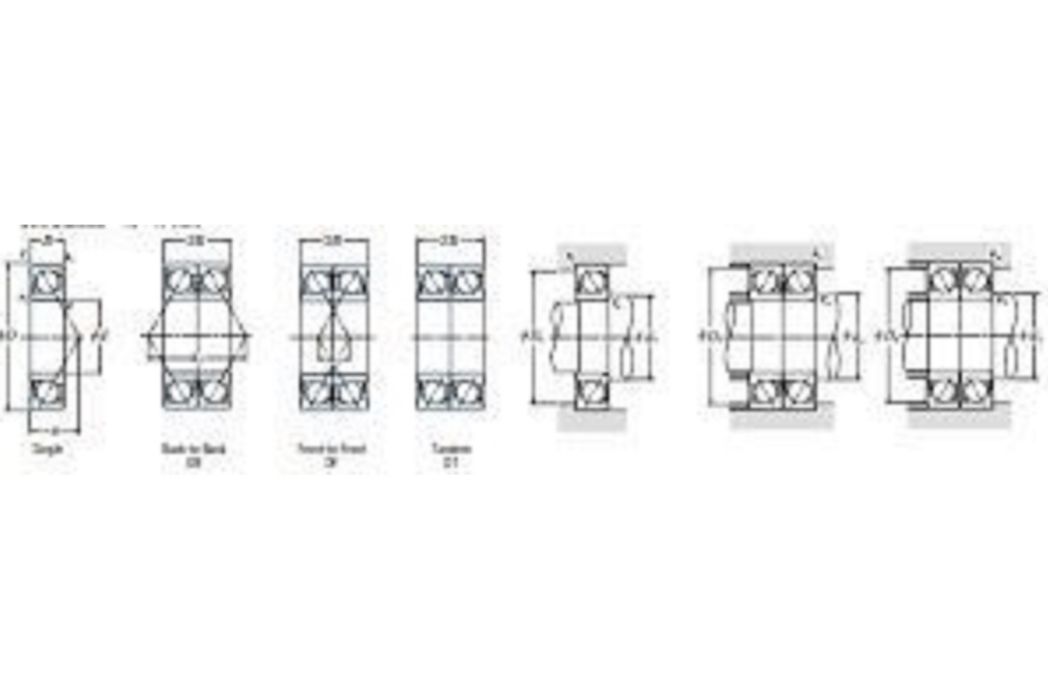

NSK 7214ADF軸承樣本圖
