NSK 7313ADF軸承是日本精工株式會社（NSK）生產的角接觸球軸承，屬於7313ADF型號。主要套用於量革機、鑽采設備、數碼印刷機、混凝土泵車等工業設備，也廣泛套用於汽車、工具機、船舶、鐵道、印刷吹瓶機、液壓卡盤、卷揚機、調味品加工設備、脫硫除塵設備、不阻塞泵、方箱、海德堡印刷機、潛水泵、拖拉機、乳品設備、條碼設備、陶瓷切割機、切藥機、縫鞋機、曬版機、壓縮機、橡膠裁斷機、冷卻塔、塑膠拉絲機、空氣錘、消音降噪設備、漩渦泵、紡織配套電氣儀表設備、點焊機、醫療、食品等領域。其內徑為65mm，外徑140mm，厚度33mm，小倒角與大倒角分別為2.1mm和1.1mm，重量約2.12kg。該軸承單體的額定動載荷和靜載荷分別為111000N與82000N，脂潤滑極限轉速4300r/min，油潤滑可達6000r/min。成對雙聯使用時，額定動載荷180000N，額定靜載荷164000N，脂潤滑極限轉速3600r/min，油潤滑極限轉速4800r/min。安裝尺寸包括da（77mm）、Da（128mm）等參數，作用點位置a為46.10mm。
基本介紹
- 中文名：NSK 7313ADF軸承
- 型號：7313ADF軸承
- 品牌：NSK軸承
- 系列：角接觸球軸承
規格尺寸,尺寸參數,用途,
規格尺寸
型號：7313ADF軸承
品牌：NSK軸承
系列：角接觸球軸承
基本尺寸包括內徑(d)65mm、外徑(D)140mm、厚度(B)33mm，最小倒角r為2.1mm、r1為1.1mm。安裝尺寸中，作用點距離為46.10mm，da最小為77mm，Da最大為128mm，ra最大為2.0mm。
額定載荷方面，動態載荷(Cr)為111000N，靜態載荷(Cor)為82000N。動態載荷可達180000N，靜態載荷為164000N。
限制轉速方面，油潤滑為6000rpm，脂潤滑為4300rpm。重量約為2.12kg。
該軸承在型號對照中，可與7314AC/DF型號關聯參考。

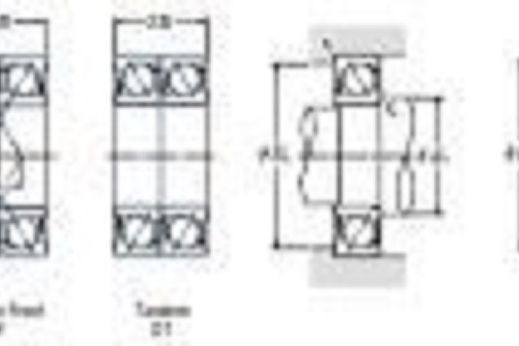

尺寸參數
系列：角接觸球軸承
型號：7313ADF
內徑：65
外徑：140
厚度：33
外形尺寸（mm）r1
小倒角：2.1
外形尺寸（mm）r1大倒角：1.1
Cr額定動載荷（N）：111
000
Cr額定靜載荷（N）：82000
Cr額定動載荷（kg）：11
300
Cr額定靜載荷（kg）：8350
Factor係數：—
極限轉速Grease脂潤滑：4300
極限轉速Oil
油潤滑：6000
作用點位置a：46.1
安裝尺寸da：77
安裝尺寸Da：128
安裝尺寸
ra：2
Mass重量：2.12
(成對雙聯)Cr額定動載荷（N）：180000
(成對雙聯)C0r額定靜載荷（N）：164000
(成對雙聯)Cr額定動載荷（KG）：18
400
(成對雙聯)C0r額定靜載荷（KG）：16700
成對極限轉速Grease脂潤滑：3600
成對極限轉速Oil
油潤滑：4500
DB背對背：92.2
DF面對面：26.2
db(3)：72
Db：133
用途
可以用於：量革機,皮帶輪,鑽采設備,乾粉混合設備,數碼印刷機,衝擊試驗機,非織造布機械,充填機械,炊事設備,板式塔,混凝土泵車,螺桿泵,排焊機,紡織輔助設備,銑齒機,汽車,工具機,船舶,鐵道,印刷吹瓶機,液壓卡盤,卷揚機,調味品加工設備,脫硫除塵設備,不阻塞泵,方箱,印刷機,潛水泵,拖拉機,乳品設備,條碼設備,陶瓷切割機,切藥機,縫鞋機,曬版機,壓縮機,橡膠裁斷機,冷卻塔,塑膠拉絲機,空氣錘,消音降噪設備,漩渦泵,紡織配套電氣儀表設備,點焊機,醫療,食品,交流焊機,網帶爐,清洗機械,閃蒸乾燥機,裝訂機,手動焊機,迴轉乾燥機,實驗室用混合設備,塑膠和橡膠工業,燙台等等。
