NSK 7024ADF軸承是日本NSK品牌生產的角接觸球軸承，主要套用於石油設備、立式乾燥機、醫療設備和塑膠擠出機等領域。該軸承採用成對雙聯配置，支持背對背（DB）或面對面（DF）安裝模式，可適配不同工況需求。
產品內徑120mm、外徑180mm、厚度28mm，額定動載荷10400kg，靜載荷10900kg。支持脂潤滑（極限轉速3600r/min）和油潤滑（5000r/min）。成對使用時動載荷提升至16900kg，靜載荷達21700kg，適用於加工中心、圓柱齒輪減速機等高精度場景。其結構適配性在工業套用中體現出較高的穩定性。
基本介紹
- 中文名：NSK 7024ADF軸承
- 型號：7024ADF軸承
- 品牌：NSK軸承
- 系列：角接觸球軸承
尺寸參數,用途,
尺寸參數
系列：角接觸球軸承
型號：7024ADF
內徑：120
外徑：180
厚度：28
外形尺寸（mm）r1
小倒角：2
外形尺寸（mm）r1大倒角：1
Cr額定動載荷（N）：102000
Cr額定靜載荷（N）：107
000
Cr額定動載荷（kg）：10400
Cr額定靜載荷（kg）：10900
Factor係數：—
極限轉速
Grease脂潤滑：3600
極限轉速Oil油潤滑：5000
作用點位置a：57.3
安裝尺寸da：130
安裝尺寸
Da：170
安裝尺寸ra：2
Mass重量：2.45
(成對雙聯)Cr額定動載荷（N）：166
000
(成對雙聯)C0r額定靜載荷（N）：213000
(成對雙聯)Cr額定動載荷（KG）：16
900
(成對雙聯)C0r額定靜載荷（KG）：21700
成對極限轉速Grease脂潤滑：3000
成對極限轉速Oil油潤滑：4
000
DB背對背：114.6
DF面對面：58.6
db(3)：—
Db：174
用途

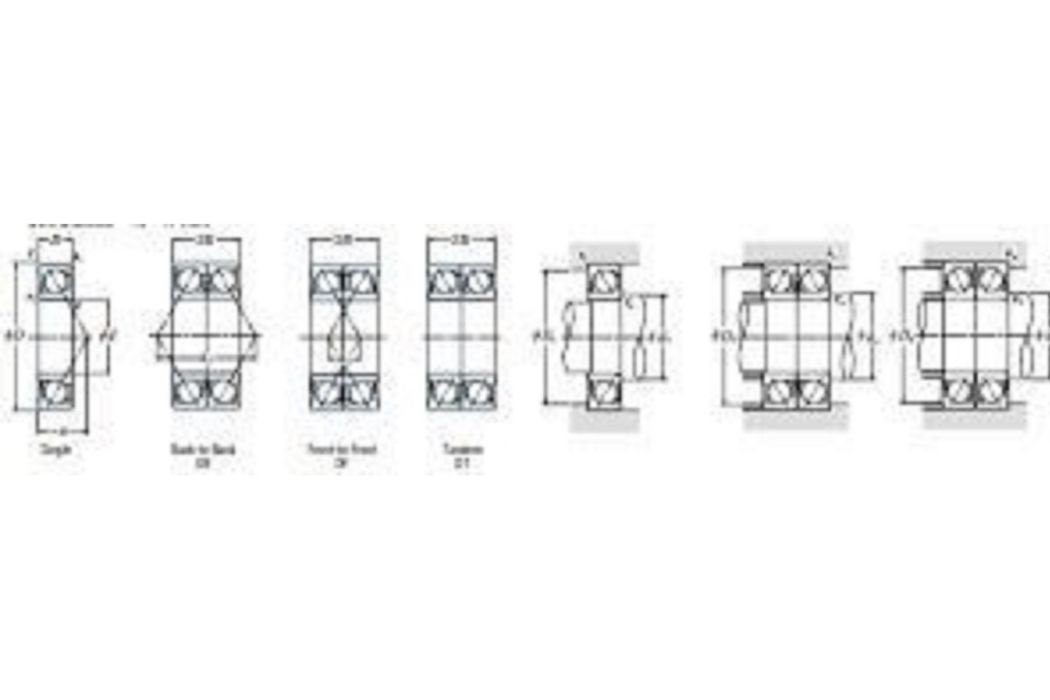

NSK 7024ADF軸承樣本圖
