Land Grid Array 775簡稱LGA775，又稱為Socket T
取代了上代處理器Socket 478，它最大最直觀的變化就是處理器不再有針腳，而是改為觸點式，而針腳是在主機板上，這樣的話，減少了CPU拔插時針腳易損壞的問題
就在2004年春節前後，Intel就推出了一個代號為Prescott的新核心，這是業界首次使用90nm的製造工藝，也許是當時的Northwood架構也優秀，Prescott太稚嫩，英特爾官方給出的數據也是Northwood性能同頻下稍高於Prescott，但Prescott的二級快取終有用武之地的，在類似多媒體套用中，大快取優勢便體現了出來，並且Prescott核心有利於更高主頻的設計，因此Prescott的推廣試產標誌著Intel進入了LGA775時代。
基本介紹
主要功能,CPU,核心代號,經典產品,處理器晶片組,Intel,Nvidia,ATI,SiS,VIA,安裝,
主要功能
LGA（LAND GRID ARRAY）是INTEL64位平台的封裝方式，觸點陣列封裝，用來取代老的Socket 478接口，也叫SocketT，通常叫LGA，也有人習慣了叫socket，是不對的。LGA775意思是採用775觸點的CPU,Socket775是主機板上採用775針的接口。理解起來是一個意思。其封裝方式特徵是沒有了以往的針腳，其只有一個個整齊排列的金屬觸點，故此 CPU 並不能利用針腳固定接觸，而是需要一個安裝扣架固定，令 CPU 可以正確壓在 Socket 露出來的具彈性的觸鬚上，其原理就像 BGA 一樣，只不過 BGA 是用錫焊死，而 LGA 則是可以隨時解開扣架而更換晶片。
當然，LGA封裝方式肯定不是Intel的專利，它的全稱是Land Grid Array，譯為平面格線陣列封裝。除了Intel之外，AMD的處理器同樣有採用LGA封裝方式的，只不過不是人們熟悉的台式機產品上。由於AMD當時使用的940針腳基本上已經達到了PGA（Pin Grid Array，針腳柵格陣列）的極限，而AMD的Opteron處理器為了實現更多的功能，亦轉產至LGA封裝，其插座被稱為Socket F，有著1207個針腳，因此也被叫做Socket 1207。
CPU
LGA775 CPU 是沒有針腳的，只有一些金屬點,一共 775個. LGA775架構處理器的針腳，其實是做在了主機板上，主機板上有 775 個具有一定彈性的針腳，頂住那些金屬點，達到CPU工作的目的。
一般來說比如 462 架構的處理器就是 462 根針. 478 就是 478針. 370 就是 370根針... 這方面，Intel 和AMD 公司都是一樣的...
Socket 775又稱為Socket T，是套用於Intel LGA775封裝的CPU所對應的處理器插槽，能支持LGA775封裝的Pentium 4、Pentium 4 EE、Celeron D等CPU。Socket 775插槽與廣泛採用的Socket 478插槽明顯不同，非常複雜，沒有Socket 478插槽那樣的CPU針腳插孔，取而代之的是775根有彈性的觸鬚狀針腳（其實是非常纖細的彎曲的彈性金屬絲），通過與CPU底部對應的觸點相接觸而獲得信號。因為觸點有775個，比以前的Socket 478的478pin增加不少，封裝的尺寸也有所增大，為37.5mm×37.5mm。另外，與以前的Socket 478/423/370等插槽採用工程塑膠製造不同，Socket 775插槽為全金屬製造，原因在於這種新的CPU的固定方式對插槽的強度有較高的要求，並且新的prescott核心的CPU的功率增加很多，CPU的表面溫度也提高不少，金屬材質的插槽比較耐得住高溫。在插槽的蓋子上還卡著一塊保護蓋。
Socket 775插槽由於其內部的觸針非常柔軟和纖薄，如果在安裝的時候用力不當就非常容易造成觸針的損壞；其針腳實在是太容易變形了，相鄰的針腳很容易搭在一起，而短路有時候會引起燒毀設備的可怕後果；此外，過多地拆卸CPU也會導致觸針失去彈性進而造成硬體方面的徹底損壞，這是其最大缺點。
採用Socket 775插槽的主機板數量並不太多，主要是Intel 915/925系列晶片組主機板，也有採用比較成熟的老晶片組例如Intel 865/875/848系列以及VIA PT800/PT880等晶片組的主機板。不過隨著Intel加大LGA775平台的推廣力度，Socket 775插槽最終會取代Socket 478插槽，成為Intel平台的主流CPU插槽。
核心代號
總共9種核心代號，N款衍生型號。
核心代號所對標的衍生型號
Prescott Pentium 4 505J, 506, 520-570, 520J-570J, 521-571
Prescott 2M Pentium 4 630-670, 662-672
Prescott 256K Celeron D 325J-345J, 326-351
Prescott Pentium 4 Extreme Edition 3724MHz
Cedar Mill Pentium 4 631-661
Gallatin Pentium 4 Extreme Edition 3400/3466MHz
Smithfield Pentium D 805, 820-840
Smithfield Pentium Extreme Edition 840
Presler Pentium D 915, 925, 920-960
Presler Pentium Extreme Edition 950/960
Conroe Core 2 Extreme, X6800
Conore Celeron Dual Core E1X00
Kentsfield Core 2 Quad, Q6600, Q6700
Kentsfield Core 2 Extreme, QX6700, QX6850, QX6800
Wolfdale Core 2 Duo E7X00 45nm
Wolfdale Pentium Dual Core E5X00 45nm
Wolfdale Pentium Dual Core E6X00 45nm
Yorkfield Core 2 Quad, Q8X00, Q9X00 , Q9X50
衍生型號的簡單說明介紹
Prescott的二級快取從Celeron 256K一直到P4 EE的2M，主頻從2.66Ghz一直到3.8Ghz 。
Cedar Mill是Prescott的65nm版。
SmithfieldPDXXX，它是將兩塊Prescott封裝在一起，效能較之前的超執行緒技術有大幅提高，但是兩顆核心之間還是不能直接訪問，需要通過北橋才能相互通信，這也是早期Intel多核的通病，並且雙芯的功耗是巨大的。
Presler其實是Cedar Mill的雙芯版，業界稱這種方式為“鬆散型耦合方案”，這樣的好處是不用再行設計，通過核心的堆積，實現高性能，若是刪減，實現性能的削弱，從此分出檔次，但這種缺點是，性能的提高是不成正比的，並且換來的是高功耗。
Conroe俗稱的“扣肉”，並且Intel從此統一了架構稱呼，統稱為酷睿架構。摒棄以往的高主頻設計，跨入效率時代，用Intel的說法是，性能=頻率*每個時鐘周期的指令數，也就是說酷睿當時的起跳主頻很低，但是每個周期可以完成很多，並具備有128位SIMD執行能力，這也使K8打壓PD的局面得到扭轉，從此以後AMD是遊戲專用U的觀念徹底顛覆，效率更高的酷睿架構才是真正的遊戲王。
Kentsfield同樣是利用前者思路，用的是兩顆Conroe雙核，封裝在一起，形成的四核處理器，但此時藉助酷睿架構的高效率，使得這次“堆料”比Presler成功的多。
Wolfdale俗稱狼溪，它本是一個地名，也是45nm Penryn架構的核心代號，是65nm的升級版——加入了SSE4指令集，並且採用了當時最先進的45nm製程，雙核的高端型號就是使用的Wolfdale，代表性型號有E6850,6750,E6550，E7XXX和E8XXX。
Yorkfield就是LGA775的終結篇了，最高型號是QX9770了，此時規格已經達到了主頻3.2Ghz，12M二級快取，MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, EM64T ，FSB達到了1600Mhz，因為也是兩個Wolfdale雙核封裝起來的，所以功耗仍然是65W*2的層次。
經典產品

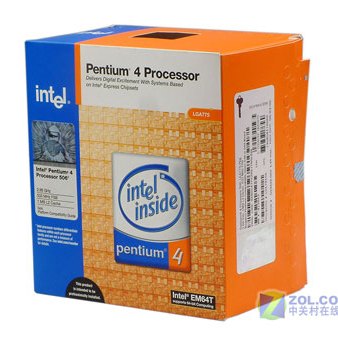

Prescott:P4 506
在04年AMD的K7在大談PR值的時候，Northwood的臉上確實沒什麼光，畢竟效能確實不太好，超長流水管線雖然可以提高主頻，但是如果出現計算錯誤必須付出清空整個流水管線的代價。而Intel大膽的發展Prescoott架構，果然是立竿見影——P4 506就是很經典的一款。

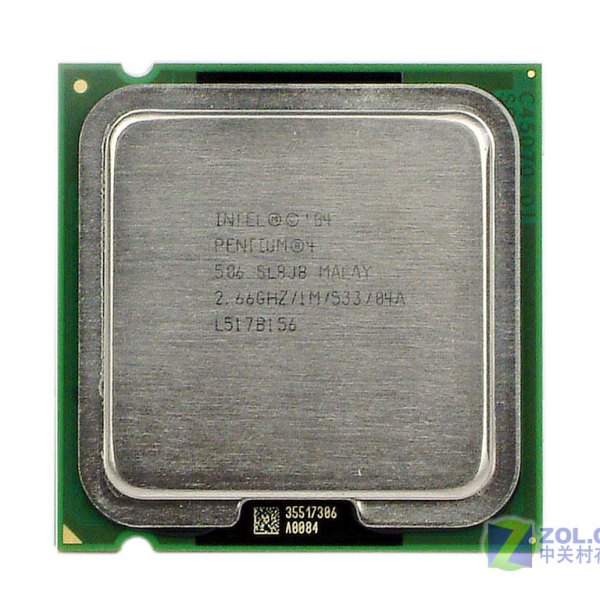

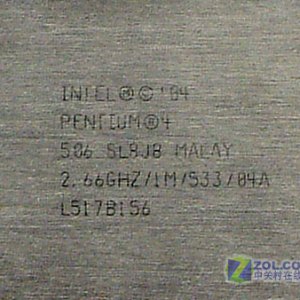

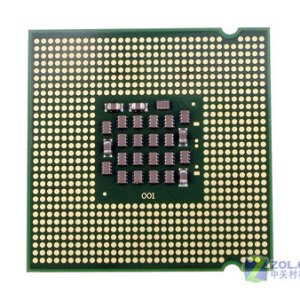

處理器正面|處理器背面|原包搭配的散熱器
最為奇蹟的是，在2005年07月06日CNET中國.ZOL發布的文章《趕超4000+!實測P4 506風冷上4GHz》來看，P4 506風冷上4GHz是完全可以實現的,在這次評測中，使用了2顆標稱性能與IntelP4 506處理器相近的CPU進行對比，另外也加入了對P4 506處理器的超頻測試，為了保持測試平台的數據的真實有效，在測試中使用的平台全部是DDR平台，記憶體使用的也都是同樣的記憶體，包括SPD參數，硬碟的系統及測試軟體也都是經過全新的安裝。對於測試的主機板來說當時915PL是Intel的一個低端平台，而nVIDIA nForce4 SLI是AMD平台中的高端。
測試平台配置介紹 | |
處理器 | |
CPU | AMD Athlon 64 FX53+ （相當於4000+）2.4 GHz, 1 MB L2 Cache Intel Pentium 4 Processor 506 FSB533 1MBL2 Intel Pentium 4 Processor 530 FSB800 1MBL2 |
記憶體 | |
Memory | 金士頓DDR400 2x 512 MB BT-D43 (BySPD) |
主機板 | |
AMD 平台 | |
Intel 平台 | |
顯示卡 | |
ASUS Geforce 6800 GPU: NV45 (350 MHz) Memory: 256 MB GDDR-SDRAM (600 MHz) | |
硬碟 | |
希捷酷魚7 80GB, 8MB , 7200 rpm SATA | |
光碟機 | |
DVD-ROM | Benq (16x)DVD RW |
電源 | |
Thermaltake | W0049 ATX 12V 2.0, 680 W |
軟體 | |
晶片組驅動 | NVIDIA Forceware 6.53 Intel inf 7.0.0.1019 |
顯示卡驅動 | NVIDIA Forceware 71.84 |
DirectX | 版本: 9.0c |
作業系統 | 英文Windows XP Professional2600+Service Pack1 |

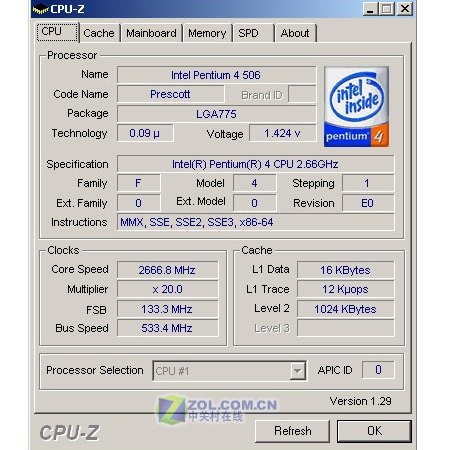

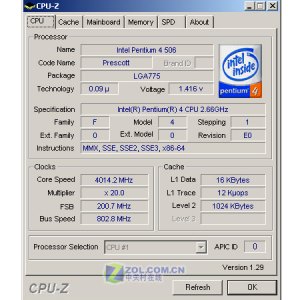

圖1 CPU-Z 2.66GHz|CPU-Z 4GHz
圖1是CPU-Z在默認頻率及超頻後的截圖
測試
首輪測試中使用了3Dmark03、05這兩個軟體。（3Dmark是顯示卡測試類必備的測試軟體，3DMark03是於2002年底發布的，作為一款顯示卡測試軟體，3DMark03提供了四項Game的測試。第一項測試為Wings of Fury這是一個基於DirectX7的遊戲測試，使用了vertex shaders 1.1。第二和第三項測試分別為Battle of Proxycon和Trolls Lair這兩項測試是基於DirectX8的測試，使用了pixel shaders 1.4和vertex shaders 1.1。第四項測試為Mother Nature，這個場景基於PixelShaders2.0和Vertex Shader2.0引擎，真實的模擬出了大自然的美麗景色。在3DMark05中加入了對微軟DirectX 9.0C的支持，所以完全支持Shader Model 2a、2b、3.同時加入的更加詳細顯示控制臺，可以使用戶對測試進行更為詳細的畫面控制。3DMark05還使用了全新的更為類似遊戲的3D引擎，使測試更接近於正常的遊戲運行。它包含了三個全新的測試場景，分別為：Return to Proxycon、Firefly Forest、Canyon Flight，通過這三個場景的測試便可以得出分數。）

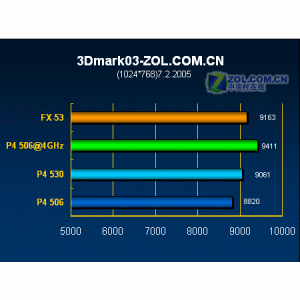

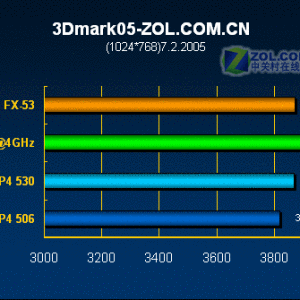

3Dmark03|3Dmark05

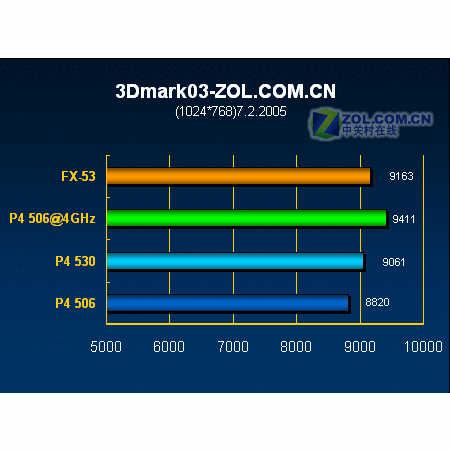

在3Dmark03及05可以看出在首輪測試中，超頻之後的P4 506處理器為顯示卡的性能提升了不少，在3Dmark03中P4 506處理器超頻後為顯示卡帶來了6%的性能提升，在3Dmark05中P4 506處理器為顯示卡帶來了3%的提升，超頻後的P4 506處理器在3Dmark測試中的得分要優於FX-53處理器搭配nForce4平台。第一輪超頻4GHz的506獲勝
第二輪測試使用的測試軟體是PCmark02,PCmark02是Futuremark推出了一款比較早的綜合性能測試軟體，包括對CPU、記憶體、硬碟的檢測。
CPU TEST|Memory TEST|HDD TSET

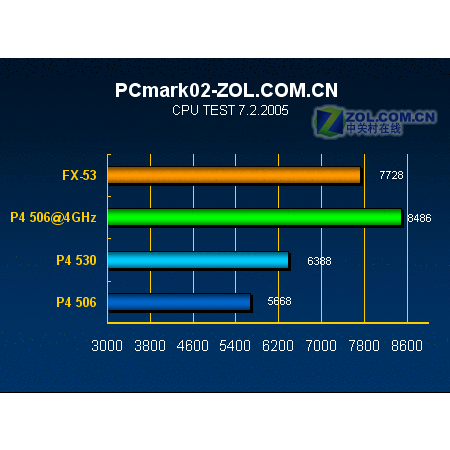

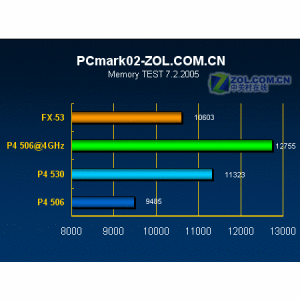

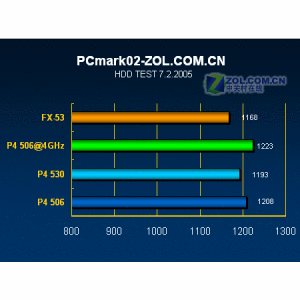

在PCmark02的測試中，無論是CPU、Memory還是HDD，超頻後的P4 506處理器都以不可壓倒的氣勢超過了本次參測的所有處理器，在CPU測試中超頻後的506與超頻前的506性能提高了33%，記憶體成績提高了25%，但硬碟性能的提升並不明顯也僅只有1%。經過超頻後的P4 506處理器，首先在前段匯流排上得到了升級，由533MHz提升到了800MHz，雖然不支持HT技術，但是沒有看到減少HT技術後所帶來的缺陷。經過第二回合的較量超頻後的P4 506獲勝
第三輪測試，PCmark04。Pcmark04作為Pcmark02的升級，增加了對顯示卡的測試功能，更新了資料庫信息，測試也更為嚴格。

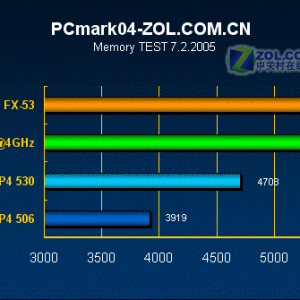

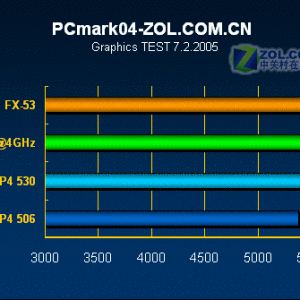

CPU|Memory|Graphics|HDD TEST

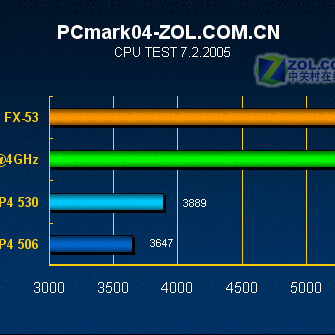

可以看到在PCmark04的測試成績中，FX-53處理器的性能被完全發揮出來，從CPU測試成績來看超頻後的P4 506處理器性能飈向FX-53處理器，兩者之間的分數咬得很緊，經過超頻後的P4 506比未超頻的506處理器性能要提高48%，逼近50%的性能提升，這個幅度非常的驚人。記憶體的測試成績同樣在預料之中，隨著頻率及前端匯流排的提高，超頻後的506處理器與超頻前的506相比性能提升了35%。在這裡AMD FX-53處理器內部集成的記憶體控制器發揮的性能也是不言而喻的。顯示卡的測試成績幾款處理器的性能差距並不是很大，FX-53依然處理領先地位。從硬碟的測試成績看來還是將主要功勞歸功於晶片組，Intel晶片組的磁碟性能不用我們去懷疑，相反在這方面nVIDIA還要多下些功夫。在第三輪的較量中獲勝者是:AMD-FX53。

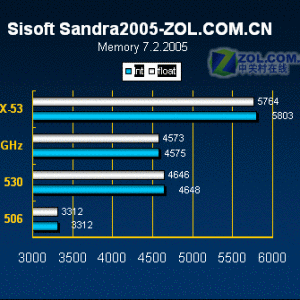

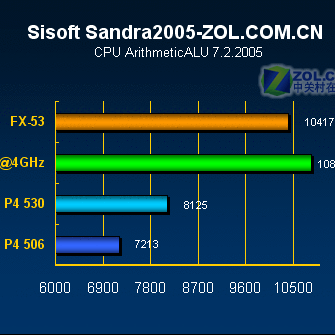

ALU|FPU/iSSE2|Memory|Media

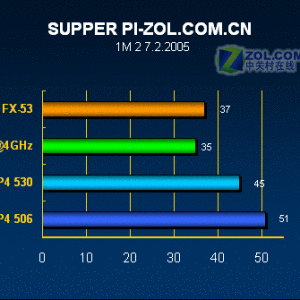

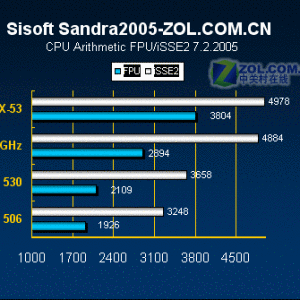

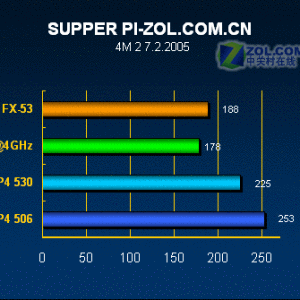

在Sisoft Sandra的CPU浮點及多媒體運算測試中AMD的FX-53發揮了應有的性能，雖然經過超頻後的P4 506處理器在成績上不及FX-53，但與自身相比所有成績平均有40%左右的性能提升，在記憶體測試方面FX-53內部集成的記憶體控制器讓，這對DDR 400記憶體發揮了出色的性能，依然性能出眾。第四輪獲勝者：AMD-FX53。

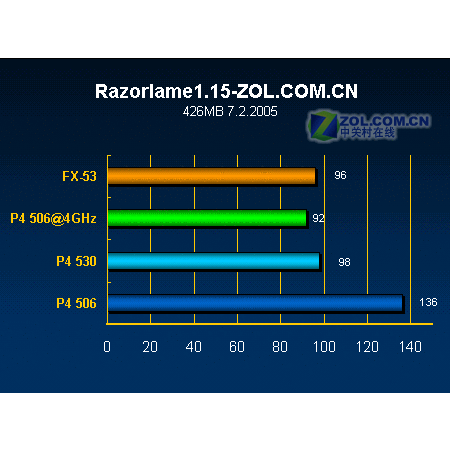

第五輪測試，分別對這幾款CPU的遊戲性能做了一個簡單的測試，測試的遊戲項目是DOOM3和Aquamark3

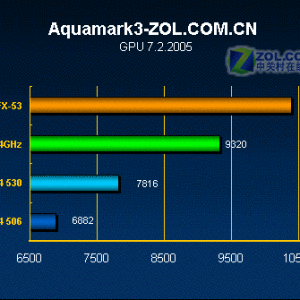

圖2 Doom3|Aquamark3 GPU GFX ALL

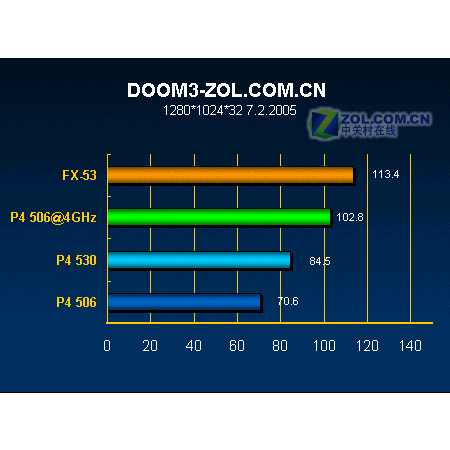

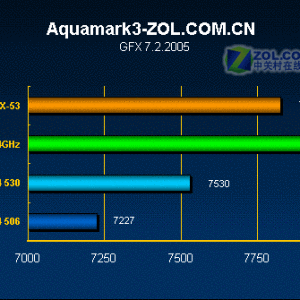

在此次測試中FX-53表現出了其遊戲王者的地位，在DOOM3中P4 506處理器在超頻後的性能提升了45%，在Aquamark3中超頻後的GPU性能提高了35%，GFX提高了9%，總體成績提高的非常明顯有近170%左右的提升，圖2中也可以看出超頻後的P4 506處理器的明顯性能優勢。在這一輪比賽中獲勝者仍然是:AMD FX-53。
總結
經過測試，P4 506處理器的優異超頻性，即僅在風冷的條件下就可以達到4GHz。P4 506不僅超頻方面有優勢，而且在當時售價較低，搭配一款915PL晶片組的主機板完全可以把這顆CPU的性能發揮得淋漓盡致，是一款非常具有性價比的產品。這顆處理器的溫度問題，在這裡也針對處理器在超頻後的溫度進行了簡單的測試，測試軟體是HotCPU。測試結果是在不超頻2.66GHz頻率下CPU滿載的溫度是49攝氏度，超頻後4GHzCPU滿載的情況下是59攝氏度，室溫恆定在26攝氏度左右，從發熱量來說並不是很高。Intel P4 506處理器在隨主頻上升的情況下，其性能也飆升數倍，而且在長時間的工作狀態下運行的非常穩定，幾乎很難想像這是一顆已經被超到4GHz的CPU,新一代超頻王也就這樣誕生了。
Cedar Mill:P4 631
前面已經了解到Cedar Mill其實就是Proscott的65nm版，代表產品是P4 6XX和C 3XX，在其他方面變化不大，並且二級快取較P4 5XX和C 3X1提高了一倍，即對應的是1M升級為2M，256K升級為512K，Cedar Mill是跨時代的一代，因為它既是奔騰4的核心，又使用了Conroe一直使用的製程，可以看做是P4和Core的過渡型產品。
P4 631默認主頻就到了3.0Ghz，二級快取也是P4 6系統一的2M，FSB保持800Mhz
世界上保持著這么一個超頻記錄，不是新製程所創造的，而是65nm的P4 631創造的，日本的一個超頻牛人把P4 631超上了8.1Ghz，如果用“秒”形容的話，它秒掉Q6600並非難事，NetBurst告訴了我們它強大的主頻優勢。
P4 631與630/530規格對比
處理器晶片組
Intel
i848P系列
i865/875系列
i865G/GV/P/PE, i875P
i91X/925 Express系列
i910GL, i915G/GL/GV/P/PL, i925X/XE
i945/955 Express系列
i945G/P, i955X
i946 Express系列
946GZ/PL
965/i975 Express系列
Q965/P965/G965/Q963/i975X
3X系列
P35/G35/P33/G33/Q33/P31/G31/X38
4X系列
X48/P45/P43/P41/G45/G43/G41
伺服器用晶片組
E7221/E7230
Nvidia
nForce 4
nForce 4 Ultra/SLi／SLi XE/SLi X16 (Intel Edition)
nForce 500 Intel Edition
nForce 590 SLi/570 SLi
nForce 600i
nForce 680i
nForce 650i SLi
nForce 700i
nForce 750i SLi
nForce 780i SLi
nForce 790i SLi
ATI
Radeon Xpress 200 IE
RD600
SiS
SiS 649/656/656FX/662/670/671FX
VIA
VIA PT800Pro/PT894/PT894 Pro
安裝
LGA775接口處理器安裝需格外小心，一不留神就可能導致主機板Socket T插槽損壞報廢。Computex和CeBIT上演示的主機板損壞無數已經是血的教訓，下面，結合圖片來手把手演示LGA775處理器的安裝方法。

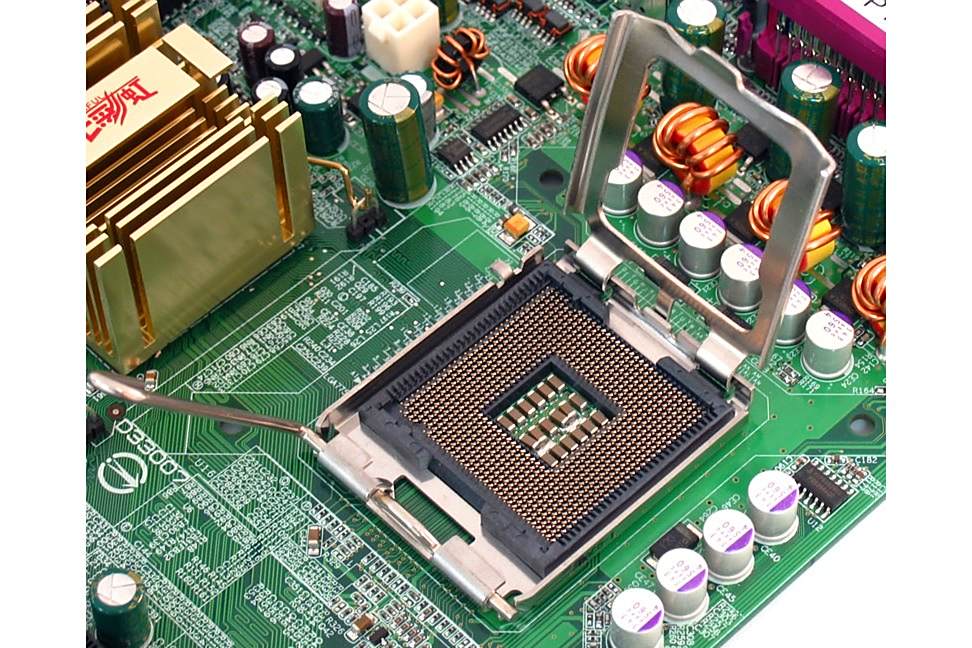

全新的主機板，Socket T上覆蓋有塑膠保護蓋新的插槽完全金屬材料，感覺挺結實。
插槽完全展現出來，注意手千萬不要碰到裡面的“觸鬚”，拿出處理器。
注意手不要碰到低部的圓觸點。
將處理器上的凹槽和插槽對準，方向就不會搞錯。把插槽的金屬框扣下。金屬桿扣下，大功告成。
