DisplayPort 1.4是視頻電子標準協會（VESA）於2016年3月2日公布的數字視頻接口標準。2018年5月，VESA更新了該標準，推出了DisplayPort 1.4a版本。該標準是DisplayPort 1.3之後的更新，最大總頻寬為32.4 Gbps，有效數據率約為25.92 Gbps，支持8K@60Hz或4K@120Hz解析度視頻輸出，但需啟用顯示流壓縮（DSC）技術。其套用於PC與顯示器領域，是連線高刷新率顯示器的接口之一，該接口免認證、免授權金，部分顯示卡採用了DP 1.4a接口設計，亦有消費級顯示器採用此接口。
DisplayPort 1.4支持高動態範圍（HDR）和DCI-P3色彩空間，同時兼容USB Type-C接口，可通過USB-C進行輸出。其支持最高32個音頻通道和1536kHz採樣率，並具備前向糾錯（FEC）功能。該標準支持最高30位/像素的色深，並通過多流傳輸（MST）技術可實現菊花鏈式的多屏連線。此外，它還支持HDCP 2.2/2.3內容保護協定。DisplayPort 1.4使用標準20針L型物理接口並帶有機械鎖扣設計，其數據傳輸採用微封包架構。
基本介紹
- 外文名：DisplayPort 1.4
- 產品類型：顯示接口標準
- 上市時間：2016年3月2日
產品設計與套用,技術規格,核心技術,發展歷史,與HDMI的對比,
產品設計與套用
DP 1.4標準定義的標準物理接口採用20針L型設計，尺寸為16mm×4.8mm，並帶有機械鎖扣以防止脫落。此外，標準還兼容尺寸更小的Mini DisplayPort接口，以及通過USB-C接口的DisplayPort Alt Mode。
選購DP 1.4線纜時需與顯示設備參數匹配，例如支持4K 144Hz的顯示器必須使用DP 1.4標準及以上版本的線材。對於長距離傳輸需求，有源光纖DP線能在15米距離內保持信號穩定，在數據中心、醫療影像等領域有所套用。選型可參考是否通過VESA DP8K認證。
DP 1.4憑藉其高頻寬、無損壓縮及工業級可靠性，被套用於對畫質和穩定性要求較高的場景。例如，在工廠控制台中可利用其MST技術串聯多台4K監控屏；在醫療影像工作站中，其支持的10-bit色深和HDR元數據傳輸可用於組織灰度的呈現；戶外數字標牌則可採用具備IP67防護和寬溫耐受特性的DP線纜。
此外，在消費級高性能電競顯示器領域，DP 1.4接口也被廣泛採用以支持高解析度下的高刷新率。
技術規格
DisplayPort 1.4標準的最大總頻寬為32.4 Gbps，有效數據率約為25.92 Gbps。該標準最高支持8K@60Hz或4K@120Hz解析度，但需啟用顯示流壓縮技術。它支持高動態範圍影像和廣色域，如DCI-P3色域，並支持最高30位/像素的色深。在音頻方面，DisplayPort 1.4支持最高32個音頻通道和1536kHz採樣率。
DisplayPort 1.4使用標準20針L型物理接口，並帶有機械鎖扣設計，同時兼容Mini DisplayPort及USB-C Alt Mode。其數據傳輸採用微封包架構。接口包含4條主通道，每條通道的傳輸速率為8.1 Gbps，另有一條AUX輔助通道用於傳輸控制信號。
DisplayPort 1.4集成了多項核心技術特性，包括支持顯示流壓縮1.2，可提供最高3:1的視覺無損壓縮。該標準支持前向糾錯技術。通過多流傳輸技術，DisplayPort 1.4可實現菊花鏈式的多屏連線。此外，它還支持HDCP 2.2/2.3內容保護協定。
與上一代DisplayPort 1.2標準相比，DisplayPort 1.4提供了更高的頻寬，並新增了顯示流壓縮、HDR元數據傳輸等特性。相較於HDMI 2.1接口，DisplayPort 1.4標準免收授權費用，並原生支持多屏菊花鏈連線和Adaptive Sync技術。

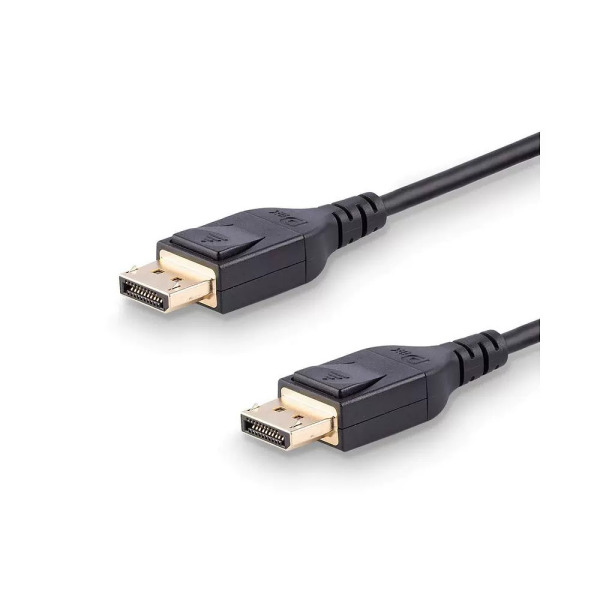

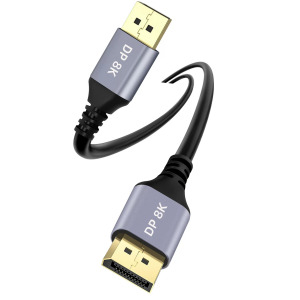

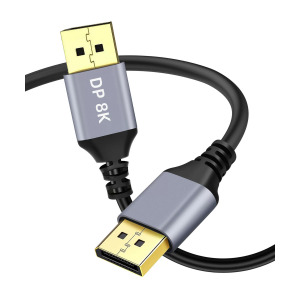

DisplayPort 1.4的圖片
核心技術
DisplayPort 1.4引入了VESA開發的顯示流壓縮（DSC）1.2技術，該技術能實現最高3:1的視覺無損視頻流壓縮。藉助DSC，DP 1.4可以在其32.4 Gbps的總頻寬下，支持8K解析度@60Hz或4K解析度@120Hz的HDR視頻輸出。該技術是DP 1.4實現超高解析度和高刷新率支持的關鍵。
作為DSC 1.2技術的一部分，DP 1.4標準加入了前向糾錯（FEC）功能。該功能為壓縮後的視頻流在向外部顯示器傳輸時提供了適度的容錯性，能夠提升長距離傳輸或複雜電磁環境下的信號可靠性。
DP 1.4標準支持高動態範圍（HDR）元數據的傳輸。它通過使用DisplayPort標準中的“輔助數據包”來支持當前的CTA 861.3標準，這對於DP到HDMI 2.0a的協定轉換非常有用。此外，它還提供了靈活的元數據包傳輸機制，為未來支持動態HDR標準奠定了基礎。
DP 1.4支持多流傳輸（MST）技術。這項技術允許通過單個DP接口以菊花鏈形式串聯多台顯示器。在啟用顯示流壓縮（DSC）的情況下，理論上最多可支持串聯6台4K解析度的顯示器。
DP 1.4標準支持通過DP Alt Mode技術整合到USB Type-C接口中。這意味著一個USB-C接口可以同時傳輸DisplayPort 1.4規格的高清視頻、高速數據和電力。該模式自2014年發布，現可支持DP 1.4標準。
DisplayPort是首個依賴數據包化（微封包）傳輸技術的顯示接口標準。與傳統的固定傳輸定時信號不同，DP協定將音頻、視頻和控制數據封裝成小的微報文進行傳輸，並將時鐘信號嵌入數據流中。
在音頻方面，DP 1.4標準進行了顯著擴展，支持多達32個音頻通道，最高1536kHz的採樣率，並涵蓋了所有已知的音頻格式。
發展歷史
DisplayPort是由PC及晶片製造商聯盟開發、由視頻電子標準協會(VESA)標準化的數字式視頻接口標準，於2006年作為1.0版本首次發布，旨在代替傳統的VGA、DVI接口並與HDMI進行市場競爭。
2016年3月，VESA正式公布了DisplayPort 1.4標準，這被視作是2014年9月發布的DisplayPort 1.3之後的第一個重大更新，首次集成了顯示流壓縮(DSC) 1.2技術。新標準主要帶來了DSC視頻壓縮技術和最高8K@60Hz、4K@120HzHDR視頻輸出的支持，同時加入了前向糾錯(FEC)、HDR元數據傳輸和擴展音頻傳輸等功能。
2018年5月，VESA更新了DisplayPort 1.4標準，推出了DisplayPort 1.4a版本，進一步導入了8K信號規格並明確了DSC等功能的提升。DisplayPort接口免認證、免授權金，自發布以來在PC領域快速擴張，已成為連線高端顯示器的主流接口之一。其免授權費的特性與日益提升的性能推動了其在PC及高端顯示器領域的普及。
與HDMI的對比
DisplayPort接口由VESA標準化，使用完全免費，免認證、免授權金，而HDMI接口每台設備需繳納專利費。DisplayPort 1.4的最大頻寬為32.4 Gbps，有效數據率約25.92 Gbps，HDMI 2.1的頻寬為48 Gbps。兩者在支持高解析度、高刷新率、HDR及廣色域方面的參數相差無幾，DP 1.4頻寬對於主流高刷套用已足夠。
DisplayPort原生支持多顯示器菊花鏈（MST）技術，可簡化多屏設定，而HDMI通常需要外置矩陣切換器。DisplayPort在PC領域原生支持自適應同步技術，如G-Sync和FreeSync。
DisplayPort接口是PC與顯示器廠商主導的協定，在PC領域占據優勢。
