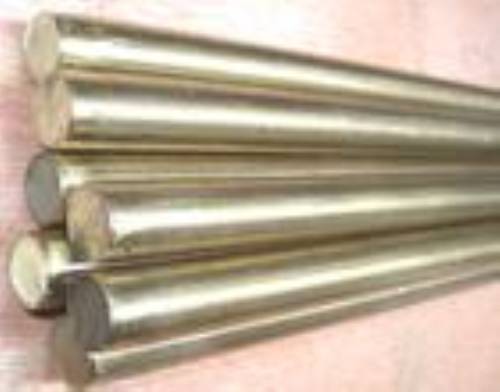

C7541鋅白銅棒

為結構銅鎳,合金其外表具有美麗的銀白色，俗稱德銀(本來是中國銀)，這種合金具有高的強度和耐蝕性,可塑性好，在熱態及冷態下均能很好地承受壓力加工，可切削性不好，焊接性差，彈性優於QSn6.5-0.1。

基本介紹

• 中文名：C7541鋅白銅棒
• 材料名稱：：鋅白銅拉制棒(硬,5～12mm)
• 標準：：GB/T 4423-1992
• 牌號：：BZn15-20、C7541

特性

為結構銅鎳,合金其外表具有美麗的銀白色，俗稱德銀(本來是中國銀)，這種合金具有高的強度和耐蝕性,可塑性好，在熱態及冷態下均能很好地承受壓力加工，可切削性不好，焊接性差，彈性優於QSn6.5-0.1。

化學成份

銅 Cu ：62.0～65.0鎳+鈷 NiCo：13.5～16.5

鋅 Zn：餘量

鉛 Pb：≤0.02

鉛 Pb：≤0.02

硼 P：≤0.005

鐵 Fe：≤0.5

錳 Mn：≤0.3

矽 Si ：≤0.15

鈹 Sb ：≤0.002

硫 S ：≤0.01

砷 As ：≤0.010

碳 C：≤0.03

鉍 Bi：≤0.002

鎂 Mg：≤0.05

註：≤0.9(雜質)

力學性能

抗拉強度：≥440

伸長率：≥5

注 ：棒材的縱向室溫拉伸力學性能

試樣尺寸：直徑或對邊距離5～12

熱處理規範

鑄造溫度1170℃;退火溫度700～750℃;軋制熱加工溫度950～970℃;消除內應力的低溫退火溫度250℃。
