集束線

集束線是將多根絕緣電纜用絕緣材料連線筋束在一起的新型電纜。

基本介紹

• 中文名：集束線
• 優點： 降低損耗，提高供電質量
• 缺點：需大面積供電模式改變
• 全名：集束架空絕緣電纜

集束線

也稱集束導線 ，集束導線的全稱為集束架空絕緣電纜，製造時用是用絕緣材料連線筋將多根（一般為4根）絕緣電纜緊湊的連線在一起，按集成的方式有平行（扁行）和方行，是以架空方式工作的緊湊型電纜束。因此決定了其物理參數、力學性能、施工方法等都界於裸導線和單根密閉電纜之間。

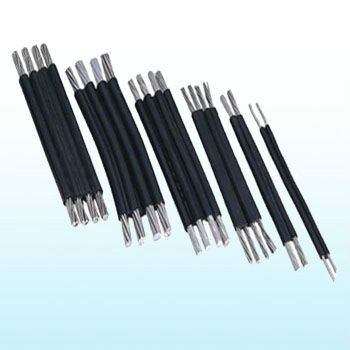

集束導線外觀圖

優缺點

1、 降低損耗，提高供電質量

(1)導線電抗小

導線的電抗由阻抗、容抗和感抗組成。在相同材料和截面的情況下，集束導線的電阻與裸導線基本相同，但集束導線通過在製造上採用緊密型和對稱分裂結構，使導線的電感大幅度降低，卻加大了線間介電常數從而使電容量大大增加，從而使整個網路的電抗大幅度降低，最終實現降損和改善無功需求平衡的目的。根據廠家提供的數據和現有配變的運行分析比較，在負荷、供電距離和導線截面相同的情況下，使用集束導線可比裸導線降低線損約2-5%。

(2)供電模式改變

農網中用裸導線供電的380/220V網路由於受投資、線路走廊和安全等因素限制，形成了主幹線為三相供電，分支線和進戶線基本上為單相供電的供電模式，根據改造過的農村電網統計分析，分支線和進戶線占匯流排路長度的70%。而採用集束導線供電後，不僅主幹線、分支線可用三相供電，進戶線也可用相對便宜的4×6mm2或4×10mm2的導線構成三相線路供電，這樣使整個網路都形成了三相供電。根據電工學可知，在相同的負荷、相同的導線物理參數條件下，採用三相供電的線損是單相供電的1/3，因此採用集束導線導線供電的網路比常規裸導線供電的三相/兩相網路降低損耗為1/3*70%=23%。

在集束導線全部三相供電的模式下，負荷基本上能做到平均分配，中性線的電流基本為零，從而基本本消除了中性線的功率損耗，另外負荷均勻可使中性點電位漂移減小，改善了電壓質量。

2、 不占線路走廊、有效防止漏電、竊電，安全可靠，造型美觀

施工現場

隨著國家土地的升值、居民密度逐步增加和綠化程度的提高，在廣大農村密集居民區特別是城區，真正可以作為線路走廊的大多為公共道路的人行道、綠化帶。如果採用裸導線架設，通常會產生以下棘手的問題：①電桿在狹小的混凝土道路難以開挖和架立，轉角拉線沒地方埋設，容易與居民產生土地糾紛，協調工作難以開展②綠化帶樹木逐年長高，容易碰到導線產生漏電，另外部分地方違章蓋房或施工使安全距離減小，安全性低、維護改造難③密集居民區高層樓房經常有墜落物（如垃圾袋、衣架等）容易砸斷導線或造成相間短路，故障率高④部分素質較低的用戶線上路上“掛燈籠"，竊電現象嚴重，由於居民密集，排查困難。在這種情況下如果採用集束導線，由於較少使用電桿，大部分是在規劃整齊的房屋外挑邊緣或下檐用牆釘架設，且導線為絕緣束狀，抗拉斷力較單線成倍增加，基本上可避免上述出現的問題。另外一個突出優點是不占用線路走廊，這對居民擁擠地區和寸土似金的城區無疑大大減小政府和電力部門的協調工作量，提高土地利用率，且不會產生電網盲目跨越和亂搭接產生的“蜘蛛網”現象，美化環境。

3、 節約金具和電桿、拉線，施工簡便、投資價值高

由於為絕緣導線束，在城區或密集居民區基本上不用電桿、拉線，裸導線架設時用的絕緣金具（如瓷瓶）和支撐金具（如橫擔）可基本省去。根據我縣改造過的資料統計，導線價格比採用裸導線高約4500-5000元/KM，但金具和電桿、拉線降低約3000-4000 元/KM，如果60%線路不用電桿的話，投資可基本持平。但由於集束導線線損和電壓損失比較小、可靠性高，按價值理論的觀點，集束導線的投資價值高。

平行集束導線金具--線夾
