隔磁橋

在永磁電機中，為了不使永磁體的漏磁係數過大而導致永磁體的利用率過低，採取的隔磁措施：在兩個永磁體之間用矽鋼片將其隔離開，兩個永磁體之間的矽鋼片被稱為隔磁橋。

基本介紹

• 中文名：隔磁橋
• 外文名：Flux Barrier

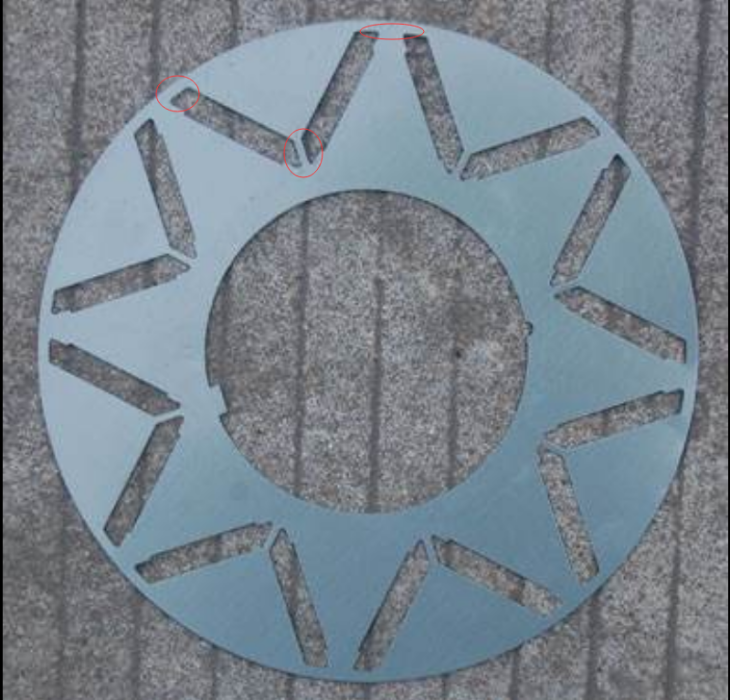

在永磁電機中，為了不使永磁體的漏磁係數過大而導致永磁體的利用率過低，採取的隔磁措施。如圖所示的紅色圓圈內的部分都叫隔磁橋。

隔磁橋的原理是通過磁橋部位磁通達到飽和來起到限制漏磁的作用，所以從防止漏磁的角度來看隔磁橋的厚度越小隔磁效果越好。如果考慮轉子高速旋轉產生的離心力對轉子結構的破壞，則應該在滿足轉子機械強度的情況下考慮隔磁橋的厚度。

因此電機套用場合的不同對漏磁係數大小的要求也不同，電機設計中應根據對漏磁係數大小的具要求，選擇合適的隔磁措施，使隔磁磁橋的尺寸既能滿足空載漏磁係數的要求，又有足夠的強度，提高電機的機械強度和降低電機的製造成本。
