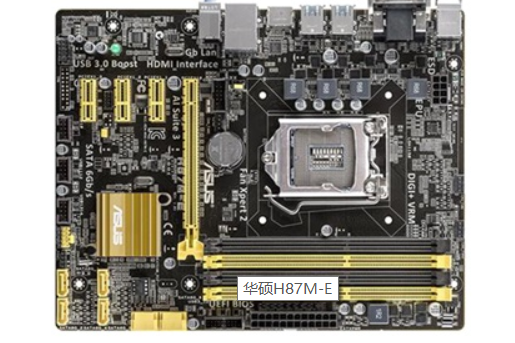

華碩H87M-E

華碩H87M-E是華碩於2013年推出的Micro ATX規格主機板，基於Intel H87晶片組設計，支持LGA 1150接口的第四代Intel Core處理器（Haswell架構），定位於主流桌面平台與中端辦公家用裝機市場。

該主機板採用24.5×19.4cm板型設計，配備4條DDR3記憶體插槽，最高支持32GB雙通道記憶體，搭載1條PCI-E 3.0 x16顯示卡插槽和3條PCI-E x1擴展槽。集成Realtek ALC887 8聲道音頻晶片與RTL8111G千兆網卡，提供6個SATA III接口以及包括USB 3.0、HDMI在內的多樣化I/O接口。採用5重防護技術，包含數字供電控制、ESD靜電保護和防潮不鏽鋼接口等特性，搭配UEFI圖形化BIOS界面與智慧型風扇控制系統，提升硬體穩定性與操作便捷性。

基本介紹

• 中文名：華碩H87M-E
• 主晶片組：Intel H87
• 記憶體類型：4×DDR3 DIMM
• 最大記憶體容量：32GB
• 集成晶片：音效卡/網卡
• 晶片組描述：採用Intel H87晶片組

重要參數

主機板晶片
顯示晶片	CPU內置顯示晶片(需要CPU支持)
音頻晶片	集成Realtek ALC887 8聲道音效晶片
網卡晶片	板載Realtek RTL8111G千兆網卡

詳細參數

處理器規格
CPU類型	Core i7/i5/i3/Celeron/Pentium
CPU插槽	LGA 1150
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體描述	支持雙通道DDR3 1600/1333/1066MHz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	1×PCI-E X16顯示卡插槽 3×PCI-E X1插槽
存儲接口	6×SATA III接口

I/O接口
USB接口	8×USB2.0接口（4內置+4背板）；4×USB3.0接口（2內置+2背板）
視頻接口	1×DVI接口，1×VGA接口，1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，音頻接口，PS/2滑鼠，PS/2鍵盤接口

板型
主機板板型	Micro ATX板型
外形尺寸	24.5×19.4cm

軟體管理
BIOS性能	64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a，Multi-language BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，My Favorites，Quick Note，Last Modified log，F12 PrintScreen，F3 Shortcut functions

其它參數
供電模式	3+1相
超頻功能	支持
RAID功能	支持RAID 0，1，5，10

主機板附屬檔案
包裝清單	華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2
