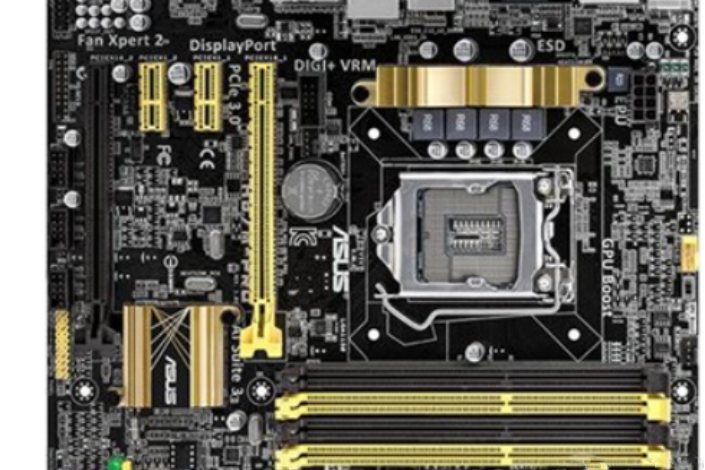

華碩H87M-PRO是華碩推出的基於Intel H87晶片組的Micro ATX主機板，主要面向第四代Intel Core處理器（LGA 1150接口）的消費級桌面平台。該主機板採用24.2×32.4cm板型設計，支持雙通道DDR3記憶體（最大32GB）和6個SATA III存儲接口，配備PCI-E 3.0擴展槽及USB 3.0/USB 2.0接口組合。
硬體配置包含3+1相數字供電設計，搭載DIGI+ VRM技術提升能效穩定性。集成Realtek ALC892 8聲道音效晶片與千兆網卡，顯示輸出支持HDMI/DVI/VGA接口。通過BIOS升級可解鎖第四代Intel K系列處理器的倍頻超頻功能，突破晶片組限制實現性能提升。支持AMD Quad-GPU CrossFireX多顯示卡技術與RAID 0/1/5/10磁碟陣列，配備UEFI圖形化BIOS和EZ Flash 2固件更新工具。該產品已停產，曾作為中端主機板提供3年質保服務。
基本介紹
- 中文名：華碩H87M-PRO
- 集成晶片 ：音效卡/網卡
- 晶片組描述 ：採用Intel H87晶片組
- 主晶片組 ：Intel H87
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
- CPU類型：Core i7/i5/i3/Celeron/Pentium
重要參數,詳細參數,
重要參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC892 8聲道音效晶片 |
網卡晶片 | 板載Realtek RTL8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 4×DDR3 DIMM |
最大記憶體容量 | 32GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 2×PCI-E X16顯示卡插槽，2×PCI-E X1插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 8×USB2.0接口（6內置+2背板），6×USB3.0接口（2內置+4背板） |
視頻接口 | 1×DVI接口，1×VGA接口，1×Display Port接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，2×eSATA接口，1×光纖接口，音頻接口，1×PS/2鍵鼠通用接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 24.5×21.4cm |
軟體管理 | |
|---|---|
BIOS性能 | 128Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵功能及ASUS DRAM SPD（Serial Presence Detect）記憶體信息 |
其它參數 | |
|---|---|
多顯示卡技術 | 支持AMD Quad-GPU CrossFireX雙卡四芯交火技術 |
供電模式 | 3+1相 |
超頻功能 | 支持 |
RAID功能 | 支持RAID 0，1，5，10 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華碩主機板 x1 使用手冊 x1 華碩Q-Shield x1 SATA 6.0Gb/s數據線 x3 Q-connector(s) (2 合1) x1 |
