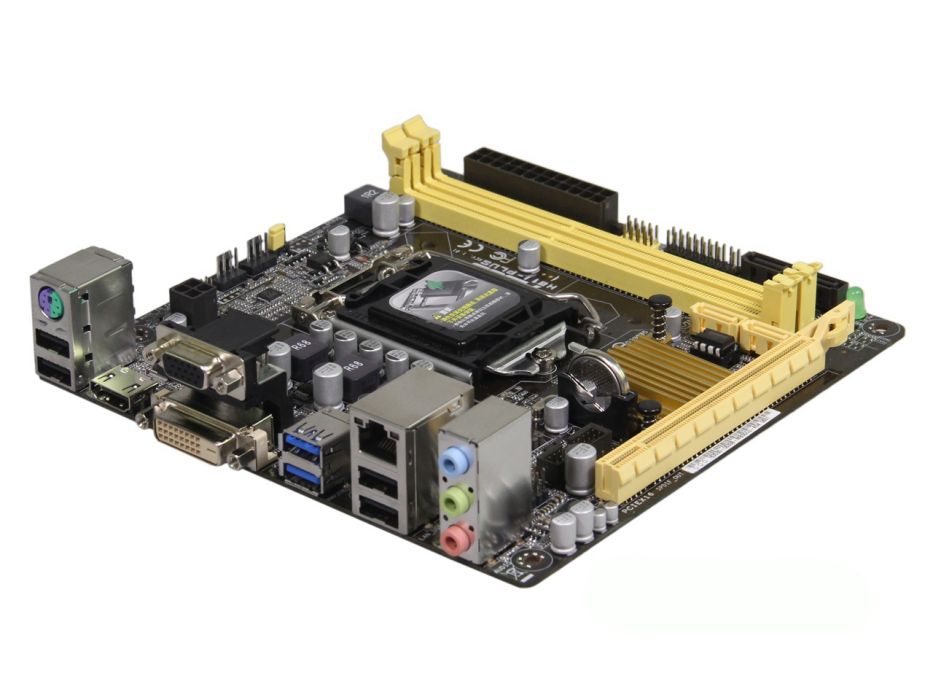

華碩H81I-PLUS

華碩H81I-PLUS是華碩公司2013年推出的Mini-ITX規格主機板，基於Intel H81晶片組設計，主要面向入門級商用及家用台式機市場。該產品已停產。

該主機板支持LGA 1150接口的第四代Intel Core系列處理器，板載雙通道DDR3記憶體插槽（最大16GB），支持DDR3 1600/1333/1066MHz頻率，並提供一個PCI-E 2.0 x16顯示卡插槽。採用17×17cm緊湊型布局，配備HDMI、DVI、VGA視頻輸出接口，提供2個SATA III接口和2個SATA II接口。集成Realtek ALC887八聲道音效卡與RTL8111G千兆網卡，提供4個USB3.0接口（2內置+2背板）及8個USB2.0接口（4內置+4背板）。採用EPU智慧型節能技術，配備全固態電容與3相數字供電設計，支持華碩5重防護技術（含ESD防護和數字電壓調節）及DIGI+VRM數字供電控制。主機板BIOS可更新至0708版，以增強系統穩定性和對新CPU的支持。產品提供全國聯保服務，享受三包服務，具體為15天換新，3年保修。

基本介紹

• 中文名：華碩H81I-PLUS
• 主晶片組：Intel H81
• CPU插槽：LGA 1150
• 集成晶片：音效卡/網卡
• 顯示晶片：CPU內置顯示晶片(需要CPU支持)
• 晶片組描述：採用Intel H81晶片組
• CPU類型：Core i7/i5/i3/Celeron/Pentium
• 上市時間：2013年08月27日

產品沿革

華碩H81I-PLUS主機板於2013年08月27日隨華碩H81系列主機板一同發布。2013年11月20日，華碩發布了該主機板的首次BIOS更新，版本號為0707，以增強與某些PCIE設備的兼容性、微調BIOS說明字元串並對新的CPU提供支持。隨後在2013年12月23日，華碩發布了BIOS 0708版更新，進一步改善系統穩定性並對新的CPU提供支持。

產品規格

華碩H81I-PLUS主機板基於Intel H81晶片組設計，CPU插槽為LGA 1150，支持Intel 22nm的第四代酷睿i7/i5/i3、奔騰、賽揚處理器。主機板提供2條DDR3 DIMM插槽，支持雙通道DDR3 1066/1333/1600MHz記憶體，最大容量為16GB。擴展插槽方面，配備1個PCI-E 2.0 x16顯示卡插槽。

存儲接口包括2個SATA III接口和2個SATA II接口。板載功能方面，集成Realtek ALC887 8聲道音效晶片，並板載Realtek RTL8111G千兆網卡。視頻輸出接口提供1個HDMI接口、1個DVI接口和1個VGA接口。

USB接口包括4個USB 3.0接口（2內置+2背板）和8個USB 2.0接口（4內置+4背板）。其他接口包括1個PS/2鍵鼠通用接口、1個RJ45網路接口和音頻接口。電源接口為一個24針主電源接口和一個4針CPU輔助供電接口。

主機板板型為Mini-ITX，外形尺寸為17.0×17.0厘米。主機板採用全固態電容和全封閉電感，支持華碩EPU智慧型節能處理器、GPU Boost圖形加速以及5重防護技術。產品提供3年質保服務，其中包含15天內換新政策。

產品設計

華碩H81I-PLUS採用Mini-ITX緊湊型板型設計，並延續了華碩8系主機板系列的香檳金配色。

主機板採用3相供電設計，使用全固態電容和全封閉電感，並搭載了華碩DIGI+VRM數字供電控制方案。

主機板配備了EPU智慧型節能處理器和GPU Boost智慧型加速晶片技術。

主機板具備ESD靜電防護設計，保護敏感元器件；採用不鏽鋼鍍鉻I/O連線埠，提升耐腐蝕性；整體採用100%高品質全固態電容。

核心技術

華碩H81I-PLUS主機板採用了多項華碩技術。該主機板搭載了5重防護技術。5重防護技術涉及DIGI+VRM數字電壓調節；自恢復保險絲為I/O連線埠和記憶體插槽提供過電流和短路保護；靜電放電衛士(ESD)提供靜電放電保護；其不鏽鋼鍍鉻I/O連線埠的耐腐蝕性與使用壽命據稱為標準連線埠的三倍。華碩H81系列主機板產品配備了100% 5K固態電容，據稱在65℃環境下可連續使用超過50年。

該系列主機板配備華碩UEFI BIOS中文圖形化界面。其USB接口支持USB 3.0 Boost技術。在存儲方面，主機板支持磁碟陣列模式：RAID 0,RAID 1,RAID 5,RAID 10。BIOS支持超頻功能，其規格為64Mb Flash ROM，AMI BIOS，支持PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a。

產品型號與銷售

華碩H81I-PLUS是華碩基於Intel H81晶片組推出的一款Mini-ITX板型主機板。該產品已於2022年12月27日停產。

該主機板的包裝清單包括華碩主機板 x1、使用手冊 x1、I/O擋板 x1、SATA 6.0Gb/s數據線 x2。

該產品提供全國聯保和三包服務，質保期為3年。具體細則為：購買後15天（含）內如發生產品不良，可實施新品DOA（包換新品）服務；16天（含）至一年內實施“包換良品”服務。

基本參數

主機板晶片
音頻晶片	集成Realtek ALC887 8聲道音效晶片
網卡晶片	板載Realtek RTL8111G千兆網卡

詳細參數

處理器規格
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體類型	2×DDR3 DIMM
最大記憶體容量	16GB
記憶體描述	支持雙通道DDR3 1600/1333/1066MHz記憶體

存儲擴展
PCI-E標準	PCI-E 2.0
PCI-E插槽	1×PCI-E X16顯示卡插槽
存儲接口	2×SATA III接口，2×SATA II接口

I/O接口
USB接口	4×USB3.0接口（2內置+2背板），8×USB2.0接口（4內置+4背板）
視頻接口	1×DVI接口，1×VGA接口，1×HDMI接口
電源接口	一個4針，一個24針電源接口
其它接口	1×RJ45網路接口，音頻接口，1×PS/2鍵鼠通用接口

板型
主機板板型	Mini-ITX板型
外形尺寸	17.0×17.0cm

軟體管理
BIOS性能	64Mb Flash ROM，AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.7，ACPI 2.0a

其它參數
超頻功能	支持
其它特點	100%高品質全固態電容

主機板附屬檔案
包裝清單	華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2
