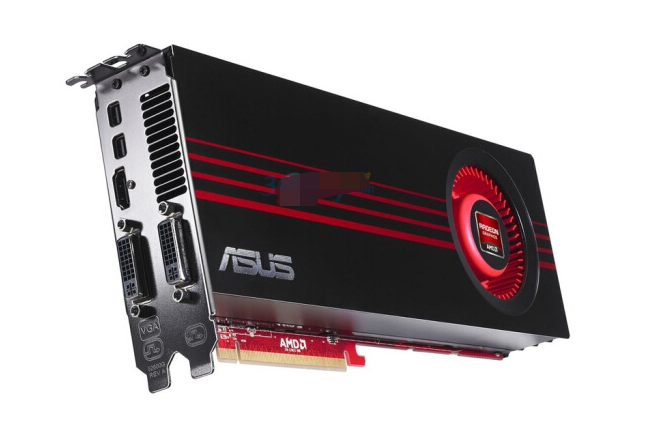

華碩EAH6970/2DI2S/2GD5是華碩推出的一款基於AMD Radeon HD 6970核心的顯示卡，核心代號Cayman XT，採用40納米製程工藝，擁有1536個流處理器。其顯存規格為2GB GDDR5，顯存位寬256bit，核心頻率為880MHz，顯存頻率為5500MHz，於2010年12月上市。
該顯示卡採用渦輪風扇散熱設計，接口包括雙DisplayPort、一個HDMI和雙DVI接口。其支持DirectX 11 API、CrossFire多卡互聯技術以及節能技術。華碩為該顯示卡提供全國聯保，享受三包服務，質保期為3年。
基本介紹
- 中文名：華碩EAH6970/2DI2S/2GD5
- 商品編號：336062
- 商品毛重：1.5kg
- 商品產地：中國大陸
- 上市時間：2010年12月
產品概述,產品設計,規格參數,技術特點,散熱技術,供電與功耗管理,市場與銷售,包裝清單,
產品概述
華碩EAH6970/2DI2S/2GD5是華碩（ASUS）公司於2010年12月推出的一款基於AMD Radeon HD 6970（核心代號Cayman XT）圖形處理器的高端遊戲顯示卡，屬於AMD 6900系列。該顯示卡採用40納米製程工藝，擁有1536個流處理器（CUDA核心），搭載2GB GDDR5顯存，顯存位寬為256bit，核心頻率為880MHz，顯存頻率為5500MHz。顯示卡支持DirectX 11 API、AMD CrossFire多卡互聯技術以及第二代Eyefinity寬域多屏顯示技術。接口方面，提供雙DVI、一個HDMI和雙Mini DisplayPort（或DisplayPort）輸出，採用PCI Express 2.1 x16匯流排接口。散熱方面採用公版渦輪風扇散熱方案。華碩為該顯示卡在中國大陸地區提供全國聯保服務，享受三包，質保期為3年（其中含1年包換良品）。
產品設計
華碩EAH6970/2DI2S/2GD5採用公版設計，整體做工符合公版規範。顯示卡供電採用了核心與顯存獨立的供電模組，並配以8pin+6pin外接獨立供電。
散熱方面，顯示卡搭載了全覆蓋渦輪散熱器，採用了公版的一體式散熱設計，導風罩覆蓋整個PCB板，配合渦輪式散熱設計，可在轉速不高的情況下將整卡的熱量從輸出接口部分排出。
輸出接口方面，顯示卡提供了雙DVI接口、一個HDMI接口和雙Mini DisplayPort接口的輸出接口設計。顯示卡輸出接口部分採用了導熱槽設計，以輔助散熱。
規格參數
主體 | |
品牌 | 華碩 ASUS |
型號 | EAH6970/2DI2S/2GD5 |
接口類型 | PCI-E 2.1 |
核心 | |
核心品牌 | ATI |
核心型號 | Radeon HD 6970 |
核心頻率 | 890MHz |
流處理單元 | 1536 |
顯存 | |
顯存類型 | GDDR5 |
顯存容量 | 2G |
顯存位寬 | 256-bit |
顯存頻率 | 5500MHz |
顯存共享 | 不支持 |
3D API | |
DirectX | 最高支持DirectX 11 |
接口 | |
DVI接口 | 2個 |
HDMI接口 | 1個 |
MINI-DP接口 | 2個 |
規格 | |
最大解析度 | 2560×1600 |
CrossFire | 支持 |
SLI | 不支持 |
散熱器類型 | 風冷 |
電源接口 | 8pin+6pin |
是否外接供電 | 是 |
特性 | |
尺寸 | 28cm*12.7cm |
特性 | 建議搭配550W電源 |
技術特點
該顯示卡基於40納米工藝的AMD Cayman XT核心，擁有1536個流處理器，顯存為2GBGDDR5，位寬256bit。它完整支持DirectX 11及Shader Model 5.0技術，支持AMD Eyespeed技術、DisplayPort 1.2a及HDMI 1.4。
該顯示卡支持第二代AMD Eyefinity多屏顯示技術。公版型號（EAH6970/2DI2S/2GD5）接口為雙DVI+HDMI+雙Mini DisplayPort，可通過轉接實現多屏；而非公版型號（如EAH6970 DCII/2DI4S/2GD5）則直接提供4個DisplayPort和2個DVI接口，可實現單卡六屏輸出。
該顯示卡支持AMD CrossFire多卡互聯技術。
散熱技術
公版型號採用全覆蓋渦輪風扇散熱設計，導風罩覆蓋整個PCB，熱量從輸出接口排出。非公版型號（如EAH6970 DCII）採用華碩DirectCU II散熱技術，其特點是熱管直接與GPU核心接觸（HDT設計），配備雙大尺寸靜音風扇（部分型號為92mm），散熱效能較公版提升約20%，且具備防塵設計。
供電與功耗管理
公版型號採用核心與顯存獨立供電，使用全固態電容，外接電源接口為6pin+8pin。非公版型號（如EAH6970 DCII）供電更強，採用雙8pin接口。同時，該系列顯示卡支持AMD PowerTune功耗管理技術，部分非公版型號提供雙BIOS設計，其中一個BIOS可解除PowerTune限制。
該顯示卡支持HDCP。部分非公版型號提供雙BIOS設計。輸出接口配置根據型號區分。
市場與銷售
該顯示卡於2010年12月上市。
該顯示卡提供全國聯保，享受三包服務，質保期為3年（其中1年包換良品）。具體細則為：售出15天（含）內如發生產品不良，可實施新品DOA（包換新品服務）；售出16天（含）至1年內實施“包換良品”服務。
產品規格與配置可能因銷售地區或產品批次而有所變動，建議消費者在購買時向銷售商確認。
包裝清單
CrossFire線 x1電源線 x1華碩工具軟體與驅動程式 x1
