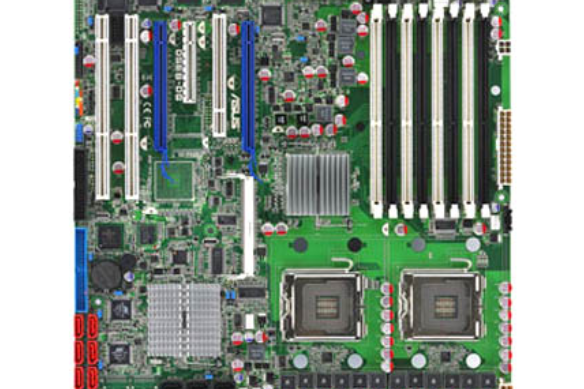

基本介紹
- 中文名：華碩DSEB-DG
- 主晶片組：Intel 5400
- 適用平台：Intel平台
- 集成晶片：顯示卡/網卡
- CPU種類：Xeon/Core 2 Duo
- 上市時間：2008年
- 產品類型：雙路伺服器/工作站主機板
發展沿革,重要參數,規格解析,產品設計,產品定位,詳細參數,
發展沿革
2008年9月29日，華碩發布了DSEB-DG/SAS主機板的最新BIOS 1005版，增加了對Wolfdale-DP C0和Harpertown E0步進CPU的支持。
重要參數
CPU插槽：Socket 771。
主晶片組：Intel 5400 MCH + Intel 6321ESB ICH。
支持CPU數量：2。
支持CPU系列：支持Intel Xeon 5100/5200/5300/5400系列及Core 2 Duo處理器，支持45nm製程及超執行緒技術。
記憶體描述：支持四通道DDR2 533/667/800記憶體，提供8個FBDIMM插槽，最高支持64GB記憶體。
PCI插槽：1條PCI 插槽。
擴展插槽：2條PCI-E 16X (Gen2)、1條PCI-E 8X、2條PCI-X 133MHz插槽。
主機板板型：ATX (SSI EEB 3.61)，12英寸 x 13英寸（305mm x 330mm）。
存儲接口：共14個SATA2 300MB/s接口，支持RAID 0, 1, 10, 5。
電源插口：一個八針，一個四針，一個24針電源接口。
顯示卡插槽：2條PCI-E 16X，1條PCI-E 8X。
圖形支持：集成XGI Z9sPCI顯示核心；雙PCI-E 16X插槽支持NVIDIA SLI或AMD CrossFire雙顯示卡技術。
網路晶片：板載4個千兆乙太網接口（Intel 6321 + Intel 82563EB Dual Port + Intel 82573）。
規格解析
華碩DSEB-DG採用雙路LGA 771插槽，支持FSB 800/1066/1333/1600MHz系統匯流排。它完整支持45nm的Quad-Core Intel Xeon 5400/5200系列處理器，並向下兼容65nm的Xeon 5300/5100系列及Core 2 Duo處理器，該系列45nm處理器較前一代65nm製程產品整體性能提升19%、JAVA提升將近20%。
主機板晶片組採用英特爾5400 MCH北橋與6321ESB ICH南橋的組合。記憶體子系統提供8個Fully Buffered DIMM插槽，支持四通道DDR2 533/667/800 Reg. ECC記憶體，最高可擴充至64GB容量。
擴展能力方面，主機板提供了2個PCI-E 16X Gen2插槽、1個PCI-E 8X插槽、2個PCI-X 133MHz插槽以及1個PCI插槽。其中，雙路全速16X PCI-E接口支持接駁兩塊顯示卡，實現雙卡協作（如SLI或CrossFire）。
存儲方案通過Intel 6321ESB南橋和附加的Marvell 6145晶片，共提供多達14個SATA2 3Gb/s接口，支持RAID 0, 1, 10, 5模式。用戶還可通過板載的PCI-E 8X接口擴展SAS卡。
網路連線集成Intel 6321、Intel 82563EB雙連線埠和Intel 82573千兆網卡晶片，共提供4個RJ45接口，支持網路組合(teaming)、負載均衡和連線埠冗餘功能。I/O接口包括PS/2滑鼠鍵盤接口、串口、VGA接口、多個USB接口（含插針式接頭）、4個千兆網口、IDE接口和軟碟機接口。
供電與散熱方面，處理器供電部分採用全固態富士通電容、封閉式電感和英飛凌貼片式mosfet，構成6相迴路供電設計。主機板套用華碩MemCool技術最佳化Fully-buffered DIMM記憶體散熱。
主機板適應-40℃ ~ 70℃的工作溫度及20% ~ 90%的濕度環境。其附贈軟體包括ASUS伺服器管理軟體、防病毒軟體（CA eTrust Anti-virus）及BIOS恢復工具（ASUS CrashFree BIOS2）等。
產品設計
在節能方面，其採用了綠色設計，通過最佳化供電效率將產品能效從80%提升至平均90%以上，以降低總擁有成本，適用於24x7不間斷運行環境。針對記憶體散熱，主機板結合了高效的記憶體散熱方案，用以提升Fully-buffered DIMM記憶體的穩定性和性能。供電部分採用6相供電迴路設計，使用了全固態富士通電容、封閉式電感和英飛凌MOSFET，為處理器供電。擴展能力方面，主機板通過板載PCI-E 8X接口支持零通道卡實現硬體RAID 5而不占用擴展槽，並提供了多種接口以滿足工作站和伺服器的不同需求。此外，主機板設計適應寬溫寬濕環境，保證在極端條件下運行。
產品定位
華碩DSEB-DG是一款面向高端圖形處理用戶的工作站主機板。該主機板支持雙路四核至強處理器和雙顯示卡交火系統，定位於工作站主機板。同時，它也是一款雙路伺服器主機板，適用於需要24小時不間斷服務的中小企業及IDC環境。
詳細參數
主機板晶片
集成晶片：顯示卡/網卡
主晶片組：Intel 5400
晶片廠商：Intel
晶片組描述：Intel 5400+Intel 6321ESB
圖形晶片：集成XGI Z9s PCI顯示核心
網路晶片：板載Intel 6321 + Intel 82563EB + Intel 82573網卡
CPU規格
適用平台：Intel平台
CPU種類：Xeon/Core 2 Duo
CPU描述：支持Intel Xeon和45nm處理器
CPU插槽：Socket 771
支持CPU數量：2
匯流排頻率：FSB 1600MHz
記憶體規格
記憶體類型：DDR2
記憶體描述：支持四通道DDR2 533/667/800記憶體，最高支持64GB
擴展插槽
顯示卡插槽：2條PCI-E 16X，1條PCI-E 8X
PCI插槽：1條PCI 插槽
IDE插槽：一個IDE插槽
FDD插槽：一個FDD，接軟碟機
SATA接口：8個SATAII接口，支持RAID 0, 1, 10，5
I/O接口
PS/2接口：PS/2滑鼠，PS/2鍵盤接口
其他內部插口：2條PCI-X插槽
1條SO-DIMM
外接連線埠：音頻接口/VGA接口
板型
主機板板型：ATX
外形尺寸：12” x 13”
其他參數
超執行緒技術：支持
電源插口：一個八針，一個四針，一個24針電源接口
附屬檔案
隨機附屬檔案：說明書、驅動光碟、FDD/IDE數據線、擋板
