華碩B85M-E R2.0是華碩公司推出的微型ATX主機板，基於Intel B85晶片組，2014年上市，主要面向桌面計算機市場，適用於第四代Intel酷睿處理器（LGA 1150接口）。該主機板採用Micro ATX板型（24.4×22.6cm），支持雙通道DDR3記憶體（最大32GB），配備4個SATA III和2個SATA II接口，提供PCI-E x16顯示卡插槽及PCI擴展插槽。
主機板採用4相數字供電設計和全固態電容，升級了散熱模組與音效卡性能。I/O接口包含VGA、DVI、HDMI和Display Port視頻輸出，集成Realtek ALC887 8聲道音效晶片與千兆網卡。相較於初代版本，R2.0精簡了部分USB接口並取消AMD多顯示卡支持，強化基礎性能與成本控制。適用於辦公、家庭娛樂等中低端配置場景。
基本介紹
- 中文名：華碩B85M-E R2.0
- 所屬品牌：華碩
- 集成晶片 ：音效卡/網卡
- 晶片組描述 ：採用Intel B85晶片組
- 主晶片組 ：Intel B85
- 顯示晶片：CPU內置顯示晶片（需要CPU支持）
基本參數,詳細參數,
基本參數
主機板晶片 | |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Pentium/Celeron |
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 4×DDR3 DIMM |
最大記憶體容量 | 32GB |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 2×PCI-E X16顯示卡插槽，1×PCI-E X1插槽 |
PCI插槽 | 1×PCI插槽 |
存儲接口 | 4×SATA III接口，2×SATA II接口 |

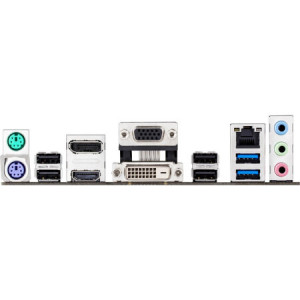

I/O接口 | |
|---|---|
USB接口 | 3×USB3.0接口（1內置+2背板），6×USB2.0接口（2內置+4背板） |
視頻接口 | 1×VGA接口，1×DVI接口，1×Display Port接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，1×PS/2滑鼠，1×PS/2鍵盤接口，1×COM接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
外形尺寸 | 24.4×22.6cm |
其它參數 | |
|---|---|
超頻功能 | 支持 |
主機板附屬檔案 | |
包裝清單 | 華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2 |

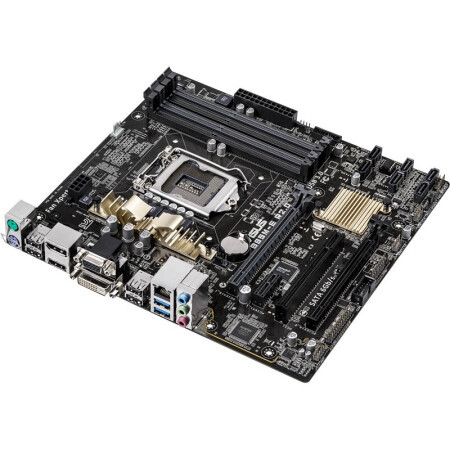

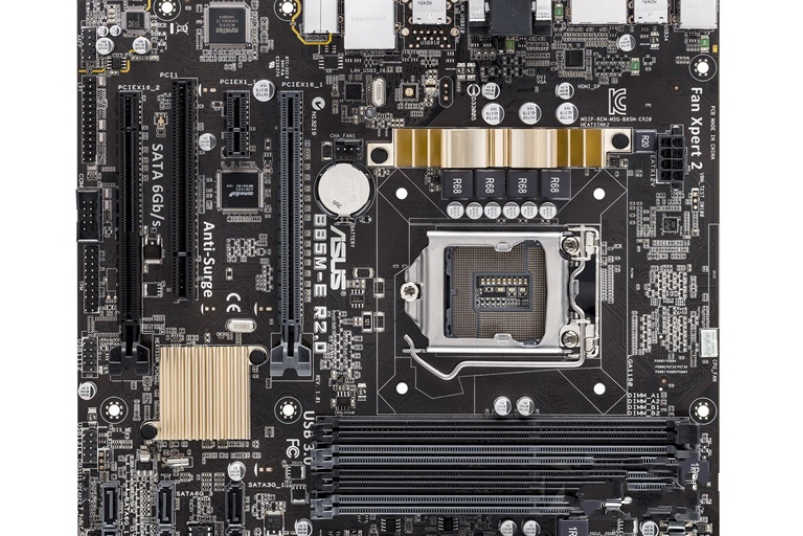

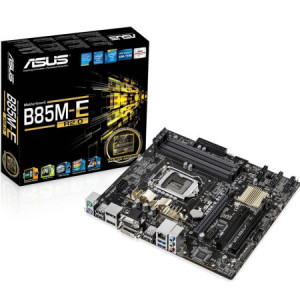

華碩B85M-E R2.0外觀
