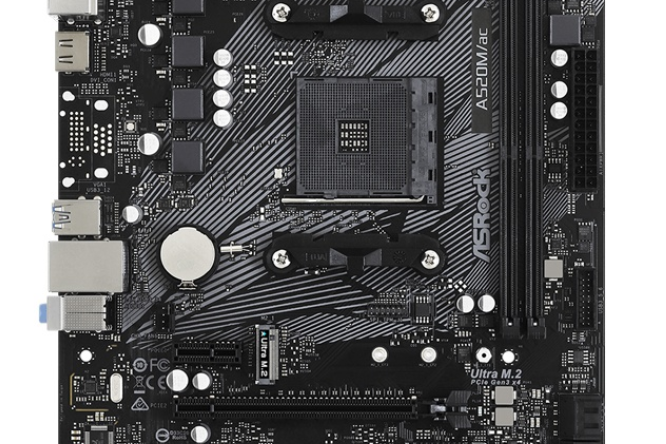

華擎A520M/ac

華擎A520M/ac是華擎（ASRock）推出的基於AMD A520晶片組的Micro-ATX主機板，2020年9月發布，適配第三代AMD Ryzen處理器，主要面向家用及商用台式機平台。主機板採用23.0×20.1cm版型設計，支持雙通道DDR4記憶體，最高頻率4733MHz（超頻模式），最大容量64GB。配備PCIe 4.0 x16插槽、兩個M.2接口及4個SATA III接口，支持擴展高速存儲和RAID陣列。

集成Realtek ALC887 7.1聲道音頻晶片與千兆有線網卡，板載802.11ac無線模組和藍牙4.2，提供HDMI視頻輸出及多個USB 3.2 Gen1接口。內置12V/5V RGB接口和故障診斷Debug燈，兼容主流外設與ITX裝機方案。主機板提供三年全國聯保服務，部分活動期間可享額外延保。

基本介紹

• 中文名：華擎A520M/ac
• 主晶片組：AMD A520
• 記憶體類型：2×DDR4 DIMM
• 最大記憶體容量：64GB

重要參數

主機板晶片
集成晶片	顯示卡/音效卡/網卡
晶片組描述	採用AMD A520晶片組
顯示晶片	CPU內置顯示晶片(需要CPU支持)
音頻晶片	集成Realtek ALC887 7.1聲道音效晶片
網卡晶片	板載Realtek RTL8111H千兆網卡

詳細參數

處理器規格
CPU類型	第三代AMD Ryzen處理器
CPU插槽	Socket AM4

記憶體規格
記憶體描述	支持雙通道DDR4 4733+(OC)/4666(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200/2933/2667/2400/2133Mhz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	1×PCI-E X16顯示卡插槽，1×PCI-E X1插槽
存儲接口	2×M.2接口，4×SATA III接口

I/O接口
USB接口	4×USB3.2 Gen1接口（支持ESD靜電防護），2×USB2.0接口（支持ESD靜電防護）
視頻接口	1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×COM接口，1×PS/2鍵鼠通用接口，1×RJ45網路接口，3×音頻接口，1×TPM接口

板型
主機板板型	Micro ATX板型
外形尺寸	23.0×20.1cm

軟體管理
BIOS性能	128Mb AMI UEFI Legal BIOS，即插即用，ACPI 5.1，喚醒與自動開機(Wake Up Events)，免跳線，SMBIOS 2.3，CPU，CPU VDDCR_SOC，DRAM，VPPM，VDDP電壓多功能調節器

其它參數
供電模式	六相
超頻功能	支持
RAID功能	支持RAID 0，1，10
硬體監控	溫度檢測，風扇轉速計，靜音風扇，風扇多速控制，電壓實時監控
無線功能	無線：支持802.11 a/b/g/n/acWiFi標準
藍牙	支持藍牙4.2
其它參數	作業系統：Windows10 64-bit糾錯

主機板附屬檔案
包裝清單	主機板 x1 快速安裝指南 x1 支持光碟 x1 SATA數據線 x2 M.2插槽螺絲 x2 I/O擋板 x1
