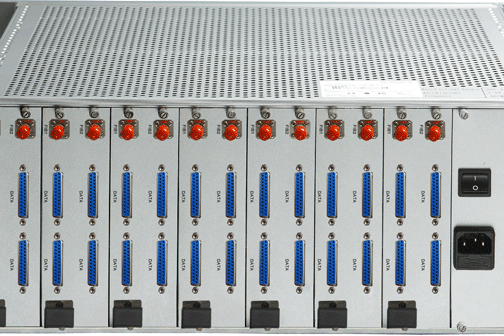

級聯光端機

級聯光端機採用非壓縮數字視頻是TMD（時分復用）技術和AMD（電分插復用）技術相結合的產物，，實現多點之間的鏈狀業務傳輸的設備。相鄰兩點通常的距離為20/40/60/80公里。傳輸業務包括有：視頻、音頻、數據、開關量、電話、愛峰對講，IP等。

基本介紹

• 中文名：級聯光端機
• 類別：電子終端
• 距離：20/40/60/80公里
• 所屬國家：中國

產品特點

級聯型光端機採用模組化設計方式，支持功能擴展。每個遠端機單個機盤上可以提供2路RS-485/422共享數據，以及2路獨立通道點到點數據/音頻信號。同時，每個遠端機和局端機都可以通過增加音頻/數據擴展盤的方式傳輸更多路數音頻、數據、開關量等信號。

級聯型光端機遠端設備可以選配光鏈路保護機盤，能自動隔離故障節點，確保其它節點機正常工作。

級聯型光端機可以安裝網管外掛程式，實現遠端機和局端機網管功能。

前端節點採用獨立式安裝。單節點最多傳輸1~8 路視頻、2 路共享式數據、10路點對點業務數據（包括數據、音頻、開關等信號）和1路100M乙太網信號；

中心接收機採用機架式結構安裝（OTS-C21）。整條鏈路最多傳輸9/10路視頻、2 路共享式數據、30路點對點業務數據（包括數據、音頻、開關等信號）和1路100M乙太網信號；

數字非壓縮傳輸,8/10位PCM數字編碼；

使用TDM技術無損級聯；

支持SNMP網管功能，各節點狀態可集中網管。具備掉電檢測、視頻有無檢測、光路檢測等業務狀態 檢測功能，並可以通過網管實現狀態指示及報警功能；

無須前端撥碼僅通過網管軟體即可隨意配置各前端視頻在接收端輸出的位置；

具備光線路保護功能，鏈路中單台設備故障，不影響整個鏈路傳輸；

前端任意節點可以互換，提高了使用的靈活性及維護的方便性，實際使用中僅需少量備件即可維護鏈路長期運行；

產品套用

級聯光端機套用範圍雖沒其它類型光端機廣泛，但在電“平安城市”、智慧型交通、鐵路、高速公路、公路隧道、社會治安監控、智慧型交通系統（ITS） 等方面都有套用。

級聯光端機套用

產品品牌

國外部分品牌（排名不分先後）：

NTK、INFINOVA、ANV、Diview、BIC、CWY、STV、MRD、OSD、OPTILINKS、PELCO、OPTELECOM、Meridian（子午線）、Siemens （西門子）、Alcatel（阿爾卡特）、雅圖等

國內部分品牌（排名不分先後）

成都哈雷、安特視訊、視橋光網、北京奧博、深圳科姆仕、松拓網路、北京華興易誠、北京安邦新創、北京安視、北京視得清、華誠、上海來威、北京譽華、成都安視。

套用方案

高速公路視頻監控系統中介傳輸是整個系統至關重要的部分，其信號傳輸的質量直接影響到圖像的質量，關係到高速球功能與質量的發揮。因此傳輸設備選擇尤為重要，高速公路前端監控點覆蓋範圍廣，離監控中心距離長，為滿足信號穩定有效地長距離傳輸、抗環境干擾，必須設計一個完整統一的低損耗傳輸網路來承載各種信號。光纖及相應設備組成的傳輸網路具有傳輸頻寬、容量大、不受電磁干擾、受外界環境影響小等諸多優點，所以傳輸系統採用光端機通過光纖網路傳輸是最常用最適宜的方式。高速公路視頻監控系統需採用光纖傳輸的是“收費站監控中心至路段監控中心”和“道路路面監控點至收費站監控中心或路段監控中心”。

收費站至路段監控中心的傳輸一般會根據實際情況採用編碼器或光端機兩種方式。編碼器為數字編碼設備，將收費站輸出的模擬圖像轉換為TCP/IP或E1口信號，上傳到高速公路內部網路中。光端機一般採用點對點方式，選擇合適路數的數字光端機（數字光端機採用先進的數字編碼方式，可有效消除重影、抖動和通道間的串擾，從而可達到更高的視頻傳輸品質），將視頻信號轉為光信號通過光纖傳輸到監控中心。

道路路面監控點到收費站監控中心傳輸最適合的辦法為採用光端機通過光纖傳輸，高速路面監控點分布間隙遠，離中心的距離逐漸延長，離監控中心較遠的監控點採用點對點光端機需加中介器或轉傳的方式實現，這樣不僅浪費了光纖數量，且圖像質量也會受到損耗。GF級聯式光端機傳輸系統剛好彌補了點對點光端機的缺陷，用於傳輸高速公路路面監控點是再適合不過了

級聯式光端機不僅大大的節省了光纖數量，而且還節省了光端機數量。
