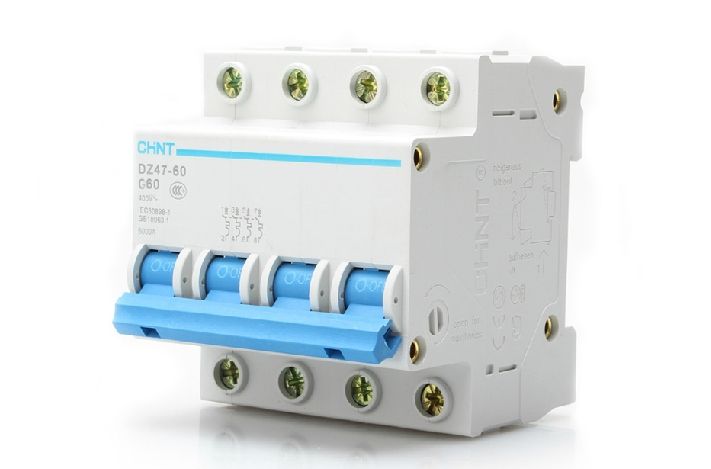

空氣開關DZ47

小型斷路器的一種型號

DZ47系列小型斷路器主要適用於交流50/60Hz,額定工作電壓為240V/415V及以下，額定電流至60A的電路中，該斷路器主要用於現代建築物的電氣線路及設備的過載、短路保護，亦適用於線路的不頻繁操作及隔離。結構特徵 DZ47系列小型斷路器由塑膠外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼採用了高阻燃、高強度的特種塑膠，抗衝擊能力強、重量輕。斷路器操作機構的零件採用了高強塑膠製品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則採用特殊的導弧角和過道滅室，並具有顯著的限流特性。
