磐正AA58ME+Q7

產品規格

磐正AA58ME+Q7主機板的主晶片組為AMD A58，集成音效卡和網卡，顯示晶片為APU內置顯示晶片（需要APU支持）。音頻晶片集成Realtek ALC662 6聲道音效晶片，網卡晶片板載Realtek RTL8111G千兆網卡。主機板板型為Micro ATX，外形尺寸22.6×17.4cm。CPU插槽為Socket FM2/FM2+，支持AMD A10/A8/A6/A4/Athlon系列處理器。

記憶體類型為2×DDR3 DIMM，支持雙通道DDR3 2400/2133MHz記憶體。擴展插槽包括1×PCI-E X16顯示卡插槽和1×PCI-E X1插槽，PCI-E標準為PCI-E 2.0。

存儲接口提供4×SATA II接口。I/O接口包括8×USB2.0接口（4內置+4背板）、1×VGA接口、1×DVI接口和1×COM接口，電源接口為一個4針和一個24針電源接口。

供電模式為五相。其它特性包括Q-QUICK-Click II（一鍵安裝）、Q-SMART（全局靜音）、Q-ThorII（雷盾技術）和Q-PrecisionII（精工細料）。包裝清單包含磐正主機板 x1、背部I/O擋片 x1、IDE數據線 x1、產品保修卡 x1、產品說明書 x1和驅動光碟 x1。保修信息為自購買之日起實行三年保修。

產品設計

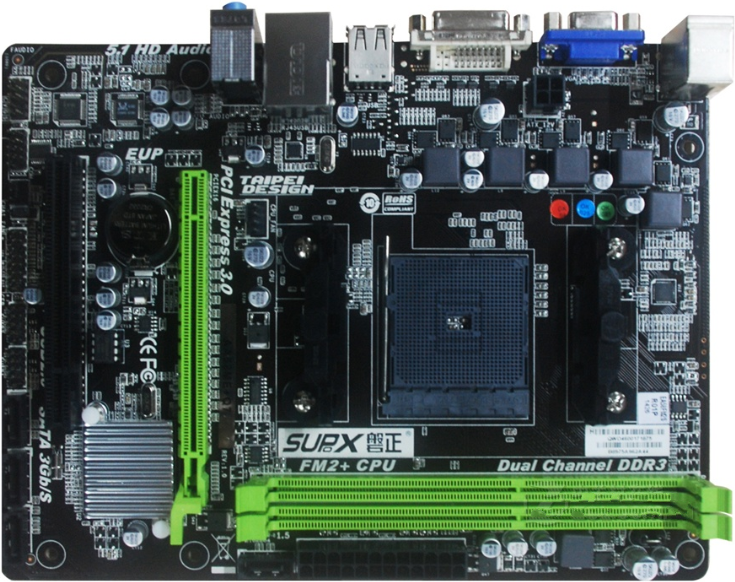

磐正AA58ME+Q7主機板採用黑色PCB工藝，搭配藍白插槽。其處理器供電部分採用5項半日系固態電容設計，並使用了防磁電感、鐵鎳體防磁電感等元器件。主機板PCB採用高密度玻璃纖維布，具備防潮特性（Moisture Protection）。此外，主機板提供了前置USB 3.0接口以滿足高速數據傳輸需求。整體設計體現了精工細料的理念。

核心技術

磐正AA58ME+Q7主機板搭載了多項技術，包括Q-QUICK-Click II一鍵安裝、Q-SMART全局靜音、Q-ThorII雷盾技術、Q-PrecisionII精工細料、Q-Tune BIOS超頻界面、快捷熱鍵設計以及LANavi網路監控軟體等。

磐正第二代雷盾技術採用了晶片級保護設計，將保護電路整合到RJ45接口內，加強了針對靜電、電涌損壞的防護電路，同時在機箱前置USB口和主機板背檔I/O的HDMI接口處裝有自恢複式保險絲以防止過流擊穿。該主機板還採用高密度玻璃纖維布PCB的Moisture Protection防潮濕技術，以抵抗潮濕空氣侵蝕並提升耐熱可靠度。

I/O接口
USB接口	8×USB2.0接口（4內置+4背板）
視頻接口	1×VGA接口，1×DVI接口
電源接口	一個4針，一個24針電源接口
其它接口	1×COM接口

其它參數
供電模式	五相
其它特點	Q-QUICK-Click II：一鍵安裝 Q-SMART：全局靜音 Q-ThorII：雷盾技術 Q-PrecisionII：精工細料

磐正AA58ME+Q7

基本介紹

產品規格

產品設計

核心技術

行銷與銷售

市場反響

重要參數

詳細參數

相關詞條

熱門詞條

主機板晶片
集成晶片	音效卡/網卡
晶片組描述	採用AMD A58晶片組
顯示晶片	APU內置顯示晶片（需要APU支持）
音頻晶片	集成Realtek ALC662 6聲道音效晶片
網卡晶片	板載Realtek RTL8111G千兆網卡

記憶體規格
記憶體描述	支持雙通道DDR3 2400/2133MHz記憶體

存儲擴展
PCI-E標準	PCI-E 2.0
PCI-E插槽	1×PCI-E X16顯示卡插槽，1×PCI-E X1插槽
存儲接口	4×SATA II接口

處理器規格
CPU類型	AMD A10/A8/A6/A4/Athlon
CPU插槽	Socket FM2/FM2+

板型
外形尺寸	22.6×17.4cm
