磐正A58M+HF

磐正A58M+HF是磐正推出的Micro ATX板型電腦主機板，主晶片組採用AMD A58，定位於入門級硬體平台，已停產。其支持Socket FM2/FM2+接口的AMD A10/A8/A6/A4/Athlon系列處理器，配備雙通道DDR3 2400/2133MHz記憶體插槽（2×DIMM）及4個SATA II存儲接口，擴展插槽包含1個PCI-E X16和1個PCI-E X1。

該主機板採用五相供電設計，板型尺寸為22.6×18.2cm，集成Realtek ALC662 6聲道音效晶片與RTL8111G千兆網卡，提供8個USB2.0接口（4內置+4背板）及VGA視頻輸出，並配備前置USB3.0接口。擴展插槽支持PCI Express 3.0標準，並採用Hi-Fi獨立音頻技術。內置Q-QUICK-Click II一鍵安裝、Q-SMART全局靜音、Q-Tune BIOS、Q-BOOT引導大師及磐正LANavi網路監控軟體等技術，電源接口為4針+24針組合，支持3年全國聯保服務。

基本介紹

• 中文名：磐正A58M+HF
• 所屬品牌：磐正
• 產品類型：主機板
• 主晶片組：AMD A58

重要參數

記憶體類型	2×DDR3 DIMM
最大記憶體容量	暫無數據
主機板板型	Micro ATX板型
外形尺寸	22.6×18.2cm

詳細參數

主機板晶片
集成晶片	音效卡/網卡
晶片組描述	採用AMD A58晶片組
顯示晶片	APU內置顯示晶片（需要APU支持）
音頻晶片	集成Realtek ALC662 6聲道音效晶片
網卡晶片	板載Realtek RTL8111G千兆網卡

處理器規格
CPU類型	AMD A10/A8/A6/A4/Athlon
CPU插槽	Socket FM2/FM2+

記憶體規格
記憶體描述	支持雙通道DDR3 2400/2133MHz記憶體

存儲擴展
PCI-E標準	PCI-E 2.0
PCI-E插槽	1×PCI-E X16顯示卡插槽，1×PCI-E X1插槽
存儲接口	4×SATA II接口

I/O接口
USB接口	8×USB2.0接口（4內置+4背板）
視頻接口	1×VGA接口
電源接口	一個4針，一個24針電源接口
其它接口	1×COM接口

其它參數
供電模式	五相
其它特點	Q-QUICK-Click II：一鍵安裝 Q-SMART：全局靜音 Q-ThorII：雷盾技術 Q-PrecisionII：精工細料

主機板附屬檔案
包裝清單	磐正主機板 x1 背部I/O擋片 x1 IDE數據線 x1 產品保修卡 x1 產品說明書 x1 驅動光碟 x1糾錯

產品規格

該主機板的核心規格包括主晶片組採用AMD A58，支持Socket FM2/FM2+接口的AMD A10/A8/A6/A4/Athlon系列處理器。記憶體方面配備2個DDR3 DIMM記憶體插槽，支持雙通道DDR3-2400 (OC)。擴展插槽包含1個PCI Express 3.0 x16和1個PCI-E x1插槽。板載設備集成Realtek ALC662 6聲道音效晶片與Realtek RTL8111G千兆網卡。外部接口提供8個USB2.0接口(4內置+4背板)及VGA視頻輸出。物理規格為Micro ATX板型，外形尺寸為22.6×18.2cm。電源接口為一個4針和一個24針接口，供電模式為五相。

產品設計

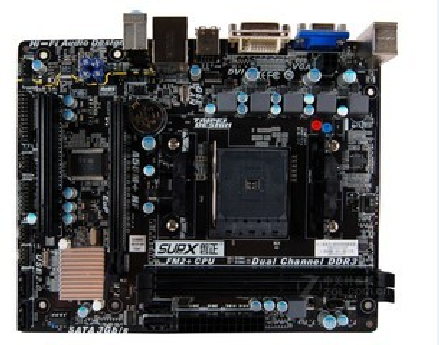

磐正A58M+HF主機板採用黑色PCB工藝，並搭配藍白插槽。

其處理器供電部分採用5項半日系固態電容設計，並配備超大散熱片和防磁電感，以加強CPU供電設計，從而提高回響速度和能源使用率。主機板還採用了無極性電容以及金屬薄膜電阻。

為提升防潮性，主機板採用了高密度玻璃纖維布PCB（Moisture Protection防潮濕技術）。

該主機板採用了獨立的音效晶片供電設計，並配備了“功率增強軟體Turbo Sound Utility”（TSU）。

防護方面，其採用了第二代雷盾技術，在接口處增加了ESD晶片保護，並裝有自恢複式保險絲以防止過流。

核心技術

Q-Tune BIOS提供包括CPU頻率/電壓、記憶體時序/電壓、集成顯示卡頻率設定等精細超頻調整選項。Q-BOOT引導大師、一鍵清CMOS/重啟/開關等快捷功能。風扇可調節的Q-S.M.A.R.T全局靜音模式。Hi-Fi獨立音頻技術採用獨立音效晶片供電、獨立音頻訊號走線及無極電容。功率增強軟體Turbo Sound Utility(TSU)可驅動高端耳機。第二代雷盾技術提供晶片級防靜電、防電涌和防過流保護。LANavi網路監控套用軟體最佳化網路使用和資源分配。主機板支持網咖無盤系統。

行銷與銷售

該主機板已於2020年12月28日停產，其版本型號包括A58M+HF、AA58MY+Q3、AA58ME+Q7。

市場反響

磐正A58M+HF定位於經濟實惠型，曾被用於入門級裝機配置單。其超頻功能受到關注，Q-Tune BIOS界面提供豐富的調整選項。音頻設計採用獨立供電和走線，並開發了Turbo Sound Utility軟體。其防護技術包括第二代雷盾和Moisture Protection防潮濕技術。
