檢驗方箱

檢驗方箱

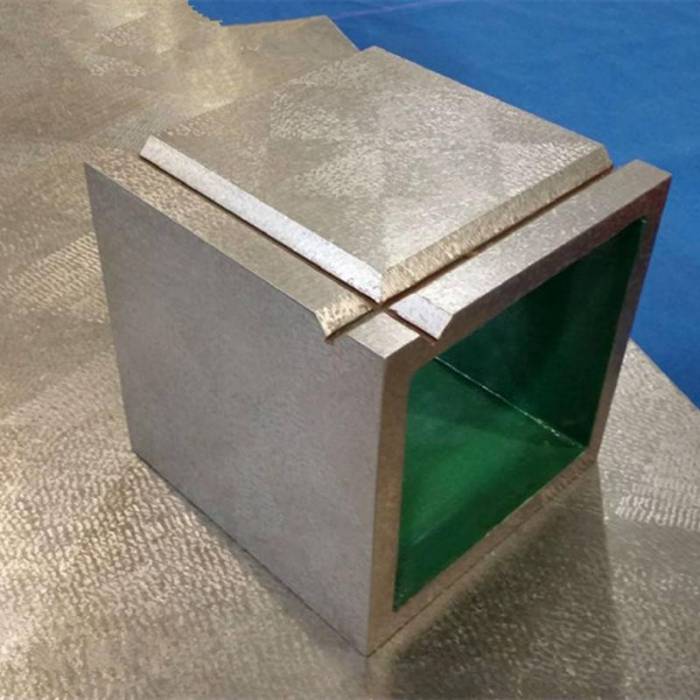

鑄鐵檢驗方箱是由灰口鑄鐵製成,一般是100毫米到500毫米見方的正方體,尺寸精度在0.01毫米之內,相對平面互相平行,相鄰平面互相垂直,允許誤差均在0.01毫米之內。

基本介紹

  • 中文名:檢驗方箱
  • 鑄鐵方箱:檢驗方箱,劃線方箱
  • 尺寸精度:0.01毫米之內
  • 允許誤差:在0.01毫米之內
方箱簡介,用途,要求,精度,規格,檢定,

方箱簡介

檢驗方箱屬鑄鐵方箱類產品,鑄鐵方箱分為:檢驗方箱,劃線方箱,磁性方箱,T型槽方箱。
方箱也有許多種。有些工件用C形夾頭夾在方箱上,翻轉方箱就可一次劃出全部互相垂直的線來。為了便於夾持各種工件(包括軸類工件),可採用附有夾持裝置,帶V型槽的特殊方箱。方箱是用鑄鐵製成的具體6個工作面的空腔正方體
檢驗方箱主要用於零部件平行度、垂直度的檢驗和劃線時支撐工件,一般為邊長相同的正方體。

用途

檢驗方箱用途:方箱主要用於零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵製成的具有6個工作面的空腔正方體,其中一個工作面上有V型槽。方箱檢定的環境條件為常溫、常濕。

要求

檢驗方箱的要求:方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂塗漆,棱邊倒角。在方箱內壁應有標牌,並標有規格尺寸,級別出廠編號、製造廠名稱。

精度

檢驗方箱的精度:對於刮研製方箱除檢定平面度外,還要用塗色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級、2級不少於25點;3級不少於20點。

規格

檢驗方箱規格:100*100*100mm,150*150*15200*200*200mm,300*300*300mm

檢定

檢驗方箱檢定方法和普通鑄鐵方箱相似,對於邊長為300mm及以下的方箱,檢定時在方箱被檢面的兩端各放置1mm的量塊,把刀口尺放在量塊工作面上,然後在其各被檢點處用量塊試塞,當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值,當誤差方向不一致時取其最大正差與最大負差絕對值之和,為該受檢面平面的平面度。
檢驗方箱
